Samsung Galaxy S10e Drahtlos-Ladespule tauschen

Geschrieben von: Arthur Shi
  • Kommentare: 30
Samsung Galaxy S10e Drahtlos-Ladespule tauschen

Schwierigkeitsgrad

Mittel

Schritte

22

Zeitaufwand

10 - 20 Minuten

Einleitung

Diese Anleitung zeigt, wie die Drahtlos-Ladespule im Samsung Galaxy S10e ausgetauscht werden kann.

  1. RYlDyYuZKYnLSdGA

    • Beim Öffnen deines Smartphones wird die wasserdichte Versiegelung beschädigt. Achte darauf, Ersatzklebestreifen zur Hand zu haben, bevor du weitermachst, oder vermeide es, dein Smartphone Flüssigkeiten auszusetzen, falls du es zusammenbaust, ohne die Klebestreifen zu ersetzen.

    • Schalte das Smartphone vor Reparaturbeginn komplett aus.

    • Bereite einen iOpener vor und erhitze damit etwa zwei Minuten lang die rechte Kante auf der Rückseite des Smartphones. Dadurch wird der Kleber, mit dem die Rückabdeckung befestigt ist, aufgeweicht.

    • Unter Umständen musst du den iOpener mehrfach erwärmen und auflegen, bis das Smartphone warm genug ist. Folge den iOpener Anweisungen, um ein Überhitzen zu vermeiden.

    • Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte benutzen, achte aber darauf, das Smartphone nicht zu überhitzen, da OLED Display und Akku sehr hitzeempfindlich sind.

    L'écran OLED et la la batterie

    Isidore LECHAT -

    My s10e is 4 years old now and I found glue had weakend and heating was uneccissary.

    ervan.hady -

    I purchased my S10e refurbished, so the exact age and prior repairs are unknown. I believe it had ~200 charge cycles. After 2.5 years, the side adhesive started to fail and there was a noticeable slit under the rear cover. It was unclear if the lithium battery was starting to swell, which would have been a more dangerous thing. As such, 3 out of the 4 sides were easy to open just with sliding the pick.

    I heated the iOpeners for 30s in my 1000W microwave and it reached a temp of 180oF. I placed this on the final corner and it released fairly easily.

    WL1 -

    Is 180 degrees a good temperature to set the air temperature to if a heat gun is used?

    Gee Foe -

    Mine released without heat, just caught the edge with a fingernail and was able to work it free without any tools.

    Gee Foe -

    I would definitely NOT use a heat gun; the iOpener is the right thing to use. I've repaired many devices and I have lots of heat guns, but a heat gun puts out a tremendous amount of heat, and spreads it everywhere instead of in a controlled manner. The iOpener is about 150 F -- just getting uncomfortable to touch -- and the heat is all in a thin strip. You want to gently heat the edges of the cover, not cook the battery and electronics. Smart phones are expensive and the iFixit tools are cheap. Don't risk your phone to save a few bucks.

    MikeT-NYC -

  2. WgNulxIYUqQiYs5a
    WgNulxIYUqQiYs5a
    QoB1vTltD5AnZMwV

    • In den folgenden Schritten wirst du den Kleber durchtrennen, mit dem die Rückabdeckung befestigt ist.

    • Auf dem ersten Bild ist zu sehen, wie der Kleber verteilt ist. Das Bild zeigt die Innenseite der Abdeckung, nachdem diese entfernt wurde.

    • Von Außen gesehen sind die Bereiche, die du durchtrennen musst, entsprechend markiert.

    • Auf der rechten Seite des Smartphones ist der Kleber am dünnsten, und zwar direkt unter der Bixby-Taste.

    glad to see Samsung has improved back glass quality since the tortilla chip on the Note 5. much friendlier to open.

    Steve B -

    My S10e was two years old so the adhesive was really weak, and it was really simple to open. Still, this guide was totally useful.

    Rafael Sánchez Treviño -

    That's encouraging, hopefully the older-than-2 years S10e I'm looking to do proves as easy to open-

    Gee Foe -

    Mine was fairly easy, 3 years old and I was able to just pick it open carefully using only my fingernails. The hard part was the battery, which I did slowly to reuse the original adhesive, getting it off in one continuous strip.

    Gee Foe -

  3. wipE2wUqUAWtD34B
    wipE2wUqUAWtD34B
    jMiCSZVTACR1YiVH

    • Setze einen Saugheber so nahe wie möglich an der erhitzten Kante auf die Rückabdeckung, direkt unter die Bixby-Taste, wo der Kleber am dünnsten ist.

    • Auf dem gebogenen Teil des Glases hält der Saugheber nicht gut, vermeide es also, ihn zu dicht an die Kante zu setzen.

    • Wenn die Rückabdeckung gebrochen ist, kann es sein, dass der Saugheber nicht hält. Versuche sie in diesem Fall mit starkem Klebeband anzuheben oder klebe den Saugheber mit Sekundenkleber fest und lasse ihn trocknen, bevor du weitermachst.

    La ventouse n'adhérera pas correctement sur la partie incurvée de la vitre ,

    Sur la partie incurvée de la coque.

    Isidore LECHAT -

    It is 2024 and I had a difficult time with creating the initial gap. I applies the heat tube for a little longer and that worked. The back of the phone basically came entirely off after the initial opening

    Footage4366 -

  4. ibRia3sRxmirKq3R
    ibRia3sRxmirKq3R
    SidBmgyn3NSdqejr
    ZTxO2THHS4IXqphH

    • Lege etwas unter die erhitze Kante des Smartphone, das etwa 13 mm (0,5") dick ist. Das vereinfacht das Einsetzen eines Öffnungswerkzeugs.

    • Hebe die rechte Kante der Rückabdeckung mithilfe des Saughebers an, sodass ein kleiner Spalt zwischen Rückabdeckung und Rahmen entsteht.

    • Das kann einiges an Kraft erfordern. Falls du Schwierigkeiten hast, erwärme die Kante noch etwas mehr, um den Kleber aufzuweichen, und versuche es erneut. Der Kleber kühlt sehr schnell ab, sodass er eventuell mehrfach erhitzt werden muss.

    • Wenn du einen iOpener benutzt, befolge genau die Anweisungen, um ein Überhitzen zu vermeiden, da sonst das Gelpack platzen kann.

    • Setze die Kante eines Öffnungswerkzeugs in den Spalt.

    • Das Glas der Rückabdeckung kann brechen, wenn du nicht vorsichtig bist oder mit Metallwerkzeugen hebelst.

  5. qsHFt1fweURqHcTl
    qsHFt1fweURqHcTl
    Ypt5KfriEDhxXBVI
    JHNNmQSKmCIE55cg

    • Schiebe das Öffnungswerkzeug an der rechten Kante des Smartphones entlang, um den Kleber, mit dem die Rückabdeckung befestigt ist, zu durchtrennen.

    I found that using opening picks for the entire repair was much easier then the pry tool, but that could just be me

    Jake Simek -

    You are criminals! This "tutorial" is full of destructive instructions. And whenever trying to make a comment, iFixid admin hides behind the bot personality telling: "Your comment was marked as spam"

    People, do not trust them! They tell you everything to break your phone so you will need to bring it to service!

    Someone fromjapan -

    You are criminals! No one ever should use the triangular "mediator" pick for iPhones, or planar connector picks! The back cover is NOT gorilla-glass, and it will crack in multiple places immediately! Only very thin "watchmaker" opening plates(initial pickup) and 0.1mm rigid PP stripes (cut from cheap tool packages, or 7-eleven food packs) may be used there. Before that the side rim - not the cover itself should be heated to boiling point and constantly re-heated while tearing the two-sided scotch. The opening strip may be replaced 2-3 times while reaching the opposite side, because it collects the torn glue. This instruction from iFixit is a pure sabotage for tricking non-expecting users to repair-shops.
    The same goes to battery, if you don't risk using solvents, which may damage the screen and the circuit. Only rounded PP strips may tear off the battery scotch. It should be preheated from the screen side, until the battery becomes hot.

    Someone fromjapan -

    The commenter who keeps saying "you are criminals" over and over may have been using this guide to repair a different phone, so he or she is confused. On the Galaxy S10e, I had no trouble heating and lifting the cover as described (though I had to reheat the iOpener several times). If you heat it gently with the iOpener and long enough, you're not stressing the back cover because the glue will come loose almost immediately. (I could have almost lifted it with a fingernail).

    MikeT-NYC -

  6. CymkJTNoPNTeZUka
    CymkJTNoPNTeZUka
    aKLeT25rEdLpYZDc

    • Setze ein Plektrum in die Kante beim Öffnungswerkzeug ein. Lasse es dort stecken, damit sich der Kleber nicht wieder verbinden kann.

  7. DajMoKG3ZVtX2H13

    • Lege einen erhitzen iOpener zwei Minuten lang auf die Oberkante des Smartphones.

  8. lvjkvNLjJpAFVWl6
    lvjkvNLjJpAFVWl6
    MTdMIIvoAaIAINRe
    rPKSLCevjL5MNVfR

    • Setze ein Plektrum oben bei der rechten Ecke ein und schiebe es um die Ecke herum und an der Oberkante des Smartphones entlang.

    • Der Klebebereich ist hier breiter, sodass du deine Plektrum tiefer einsetzen musst, um den Kleber zu durchtrennen.

    • Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbindet.

    This was the only part on my phone that had viable adhesive after it started to naturally separate.

    WL1 -

  9. qhP1UXkqFmCwufXo

    • Lege einen erhitzten iOpener zwei Minuten lang auf die linke Kante des Smartphones.

    Insérez un nouveau médiator à côté du bord

    Insérer un autre mediator

    Isidore LECHAT -

  10. oZx6joj2KDeKLxEe
    oZx6joj2KDeKLxEe
    o5XgEUsmvx5EEmDn
    PuNPkK45faEWJfJ1

    • Setzte ein neues Plektrum nahe der linken oberen Ecke ein und schiebe es an der linken Kante des Smartphones entlang.

    • Lasse auch hier das Plektrum in der linken Ecke stecken, damit sich der Kleber nicht wieder verbindet.

  11. Fh2TG26nw2cGHX5K

    • Lege einen erhitzen iOpener zwei Minuten lang auf die Unterkante des Smartphones.

  12. bnITFSXskpHsDNtt
    bnITFSXskpHsDNtt
    O3J2tKCsAQKMKJ4g
    ahpVJTbPhDpKgqJP

    • Setze ein Plektrum bei der unteren Ecke ein und schiebe es an der Unterkante entlang, um den Kleber zu durchtrennen.

    • Der Klebebereich ist hier breiter, du musst dein Plektrum also tiefer einsetzen, um den Kleber ganz zu durchtrennen.

  13. EcddTJkeF1rNcZTZ
    EcddTJkeF1rNcZTZ
    EVXuMTykjnn1OkEB
    BbfxPHc36hsCeTBU

    • Benutze die Plektren, um die Rückabdeckung sehr vorsichtig hochzuhebeln.

    • Falls du Widerstand spürst, höre mit dem Hebeln auf und benutze ein Plektrum, um den restlichen Kleber zu durchtrennen.

    • Entferne die Rückabdeckung.

    WARNING: Once the cover is off, protect both the inside of the camera window in the back and the camera lens in the phone itself with pieces of paper held on by masking tape. This will prevent accidentally getting cleaner or fingerprints on them.

    MikeT-NYC -

  14. aFFmcJMKDdeYeKB4

    • Folge dieser Anleitung, um die Rückseite wieder einzubauen und den Kleber zu ersetzen.

    • Schalte dein Smartphone ein und teste, ob die Reparatur erfolgreich war, bevor du neue Klebestreifen anbringst und das Smartphone wieder verschließt.

    • Bei Bedarf kann man die Rückabdeckung ohne neuen Kleber anbringen. Entferne größere Klebeklumpen, die ein flaches Aufliegen verhindern könnten. Lege die Abdeckung auf das Handy, erhitze sie und übe Druck aus. Das Handy ist mit dieser Methode zwar nicht wasserfest, aber die Reste vom Kleber reichen aus, um die Abdeckung zu halten.

    This should be the very last step in the guide, but the edit button seems to only allow editing the content, not the positioning in the guide. Not sure how to fix this.

    James Beegle -

    The photo seems to show someone lifting the old glue off with tweezers. That certainly wasn't true for my glue! I scrubbed it off with isopropyl alcohol and fabric. (Don't use a paper towel or Kleenex because they fall apart. I used a postage-stamp-size square cut from an old athletic sock. With this and the alcohol I was able to get the cover and the phone as clean as they were at the factory.

    When doing this, hold the phone at an angle in your other hand so any alcohol dribble to the outside and not to anywhere important.

    MikeT-NYC -

  15. VrNWnP6nMMSKFeFw

    • Entferne die acht 3,9 mm Kreuzschlitzschrauben, mit denen der obere Mittelrahmen am Smartphone befestigt ist.

    Again, criminal lies! These screws have different length! Take notes which are where! There are at least 4 versions of antenna/coil modules, so each time it may be a little different.

    Someone fromjapan -

    Interesting observation! I did not see this comment until after I reassembled the midframe and closed everything, so I can not confirm. If true, I either got lucky or it didn't matter.

    WL1 -

    I'll note this and see about maintaining the same order for reinstallation -

    Gee Foe -

    Mine appeared to be all identical, so it was easy

    Gee Foe -

    The screws on my SM-G970F/DS were all identical.

    James Beegle -

    The screws in my phone were also identical. I think the "criminal lies" commenter above was confused and was using these instructions to repair a different phone. Too many of his or her comments are just not relevant to this job.

    MikeT-NYC -

  16. IDa2Iq4HaRdASA1d
    IDa2Iq4HaRdASA1d
    bIsuLnDFxGSePZ4S

    • Schiebe ein Plektrum unter die untere rechte Ecke des oberen Mittelrahmens, um den Kleber zu durchtrennen, mit dem er am unteren Mittelrahmen befestigt ist.

    I also had to use a little bit of heat here from the iOpener.

    MikeT-NYC -

  17. wqbmoM5oZ4OGl6KX
    wqbmoM5oZ4OGl6KX
    crcmA6ihTKRpPucJ

    • Setze die Spitze eines Spudgers in den kleinen Ausschnitt auf der rechten Kante des Bereichs aus Plastik des oberen Mittelrahmens bei der Bixby-Taste ein.

    • Heble den Mittelrahmen mithilfe der Spudgerspitze vom Rahmen des Smartphones ab.

    Criminals! These instructions are given for breaking your phone! Never use the puncher-picker! The antenna module, after gently unglued in the single spot, is pulled down! Not up! DOWN, I said! And it comes off without any force. Minimal force will be required to push it back (after putting it flat on place).

    Someone fromjapan -

  18. naJQHs4K4goepoCk

    • Hebe den Mittelrahmen an dem Bereich aus Plastik an und entferne ihn aus dem Smartphone.

    • Setze beim Wiedereinbau zunächst die Oberkante der Baugruppe in den Rahmen des Smartphones und drücke dann vorsichtig den Rest der Baugruppe nach unten, damit sie einrastet.

    In my phone there was a lot of residual adhesive on the top section, so I initially just flapped it over like a hinge while I finished the other steps. For me, I found, and it should be emphasized, for the reinstall, the top edge needs to be placed flat and snapped UP into the chassis for it to fit.

    WL1 -

  19. f5LFCfl1UxY3425J

    • Lege einen erwärmten iOpener eine Minute auf die obere Hälfte des Mittelrahmens.

  20. Nml6O1dcVLdVTyj1
    Nml6O1dcVLdVTyj1
    cjQcZZXBURJTWlGQ

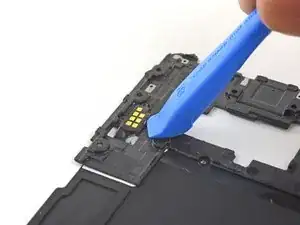

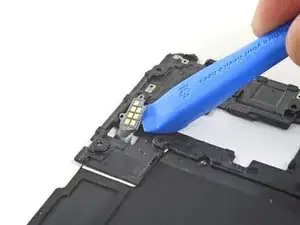

    • Heble die Kontaktfläche der Drahtlos-Ladespule behutsam mit einem Öffnungswerkzeug vom Mittelrahmen ab.

    • Diese Kontaktfläche ist stark mit dem Mittelrahmen verklebt. Wenn es nötig ist, kannst du den Kleber mit etwas hochkonzentrierten Isopropylalkohol (mindestens 90%ig) lösen.

  21. xvRRZWJFGWkqkvhL
    xvRRZWJFGWkqkvhL
    sKMsyh1n2OqNv1sc
    5ue6ADICGqZos1AR

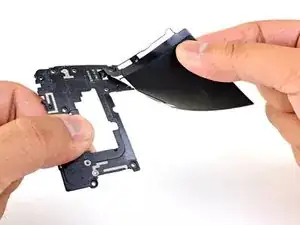

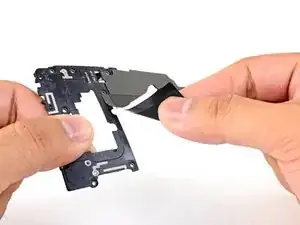

    • Ziehe die Drahtlos-Ladespule langsam vom Mittelrahmen ab.

  22. ZnF2RcxU3rNMKfS1
    ZnF2RcxU3rNMKfS1
    OgVMkNEXO4suswuH
    m3oTSSMpGnQNYCTu

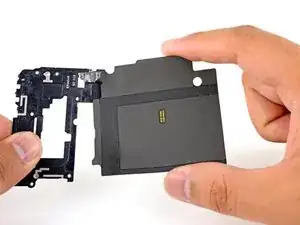

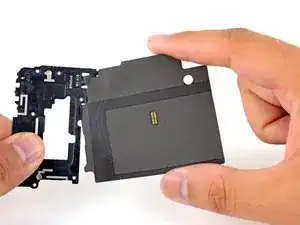

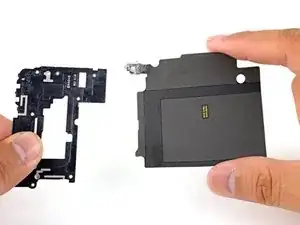

    • Führe die Kontaktfläche der Drahtlos-Ladespule aus ihrem Ausschnitt im Mittelrahmen heraus.

    • Entferne die Drahtlos-Ladespule.

    • Befestige beim Zusammenbau die Kontaktfläche mit doppelseitigem Tesaband am Mittelrahmen.

    • Vergleiche dein Ersatzteil mit dem Original. Möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien vom Ersatzteil abziehen, bevor du es einbauen kannst.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Überprüfe nach der Reparatur die Funktionen deines Geräts mit Hilfe dieser Anleitung.
