Einleitung
Wenn zu stark auf die Home Taste gedrückt wurde oder wenn die Taste keinen Kontakt mehr herstellt, muss sie wahrscheinlich ausgetauscht werden.
Diese Anleitung zeigt, wie die Taste im Samsung Galaxy Tab 4 7.0 (Modell 231) ausgetauscht wird.
Schalte das Gerät vor der Reparatur komplett aus und trenne alle externe Geräte ab.
-
-

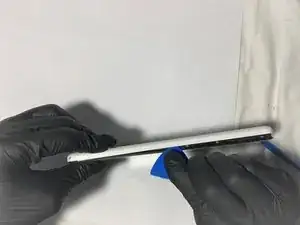

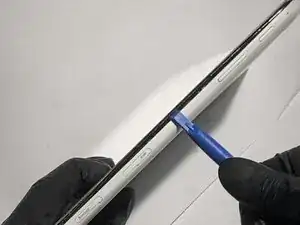

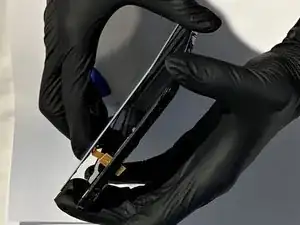

Setze ein Öffnungswerkzeug aus Kunststoff in die Naht zwischen der Vorder- und Rückseite ein. Führe das Werkzeug rundherum.
-

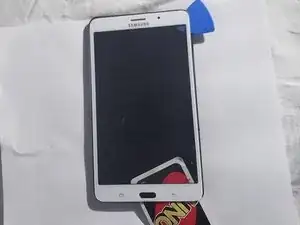

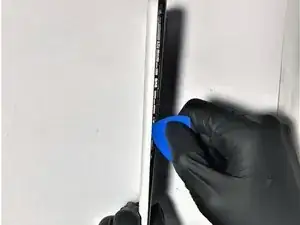

Setze Plektren in den Spalt ein, bis die Rückseite abgetrennt ist.
-
-
-
Löse den Druckstecker unter dem Akku und den Druckstecker oben nahe an der Kamera mit dem flachen Ende des Spudgers ab.
-
-
-

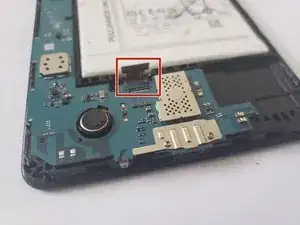

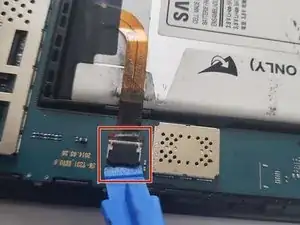

Ziehe den Sicherungsbügel am ZIF-Anschluss des Akkus mit einem Öffnungswerkzeug aus Kunststoff heraus.
-

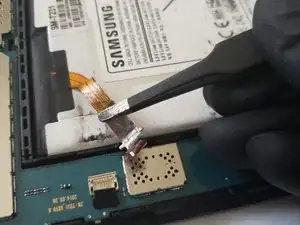

Hole das goldene Flachbandkabel aus dem Anschluss heraus.
-
-
-

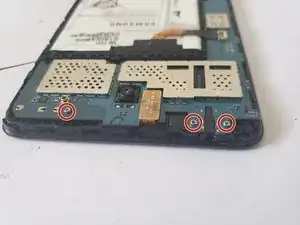

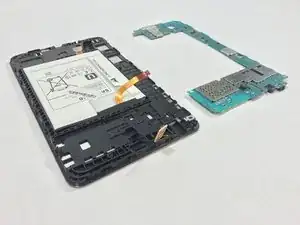

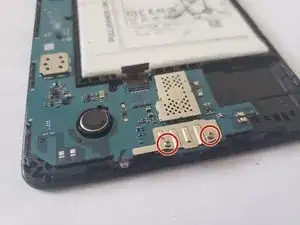

Entferne die fünf 1,7 mm langen Kreuzschlitzschrauben #00, mit denen die Hauptplatine an der Ober-und Unterkante befestigt ist.
-
-
-

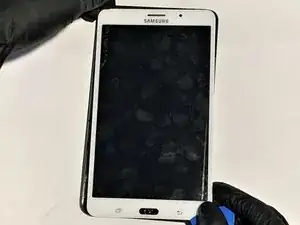

Schiebe ein Plektrum in den Spalt zwischen dem Touchscreen und dem LCD ein, um einen Spalt zu erzeugen.
-

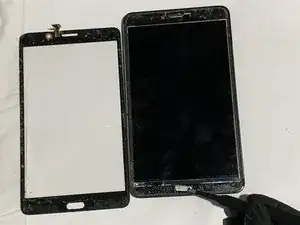

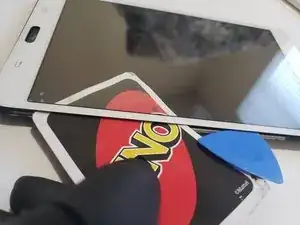

Hebe den Touchscreen behutsam ein wenig hoch und schiebe eine Kunststoffkarte hinein , um den Touchscreen und das LCD voneinander zu trennen.
-
Beachte zwei Dinge: das Verbindungskabel zwischen Touchscreen und Hauptplatine verläuft im oberen Teil. Beschädige es nicht.
-

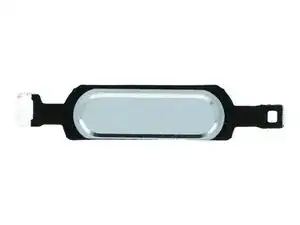

Die seitlichen Laschen an der Home Taste bestehen aus leichtem Gummi. Sie wirken als Feder für die Home Taste. Dieses Gummi scheint nicht so wärmebeständig wie der Kleber zu sein. Wenn du nicht aufpasst, schmilzt das Gummi und die Home Taste wird unbrauchbar.
-
-
-
Hebe den Touchscreen behutsam hoch, schiebe dabei einen der Druckstecker durch den Mittelrahmen.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
