Samsung Galaxy Watch3 Display tauschen

Geschrieben von: Tobias Isakeit
  • Kommentare: 8
Samsung Galaxy Watch3 Display tauschen

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

20 - 45 Minuten

Einleitung

Diese Anleitung zeigt, wie ein defektes Display in der Samsung Galaxy Watch 3 ausgetauscht werden kann.

  1. a63LjGHbMHP6JGH2

    • Trenne deine Uhr vom Ladegerät und schalte sie aus, bevor du mit der Reparatur beginnst.

    • Benutze einen Tri_point Y00 Schraubendreher, um die vier Schrauben auf der Rückseite der Uhr zu entfernen.

    • Mach dir beim Entfernen der Schrauben keine Sorgen, sie bleiben in der Rückabdeckung hängen.

    I heeded your advice - and now need another screw because it fell out!!!

    Paul -

    I must have stripped the screws out or either the dirt and sweat is so packed into the screw i can't get a good bite to unscrew the screws. What can I do about this? This watch battery DOES NOT hold a charge for more than 5min, should I trash the watch?

    ShaneWizdum -

  2. AYFpCm45IBcsXE1V
    AYFpCm45IBcsXE1V
    iwckjD1whPf3Q5wO

    • Setze ein Öffnungswerkzeug zwischen die Rückabdeckung und das Metallgehäuse.

    • Verdrehe das Werkzeug, sodass ein größerer Spalt entsteht.

    • Entferne die Rückabdeckung noch nicht ganz, da das Sensor-Flachbandkabel noch mit dem Motherboard verbunden ist.

    Could not get the back housing off

    Joseph Ortiz, Jr -

  3. dHpTdiX6DQSZMSxm
    dHpTdiX6DQSZMSxm
    hYr6SZILNpmEg5Tp
    kouxAHaTH1IZYyUV

    • Lege die Uhr mit der Vorderseite nach unten ab.

    • Hebe die Rückabdeckung vorsichtig von der Kante mit den Knöpfen her an, um an den Sensor-Stecker heranzukommen.

    • Benutze das flache Ende eines Spudgers, um das Sensor-Flachbandkabel hochzuhebeln und vom Motherboard abzutrennen.

  4. E2pyOpJJBim22SJB
    E2pyOpJJBim22SJB
    pREbiCwhYedi16f1

    • Entferne die Rückabdeckung.

    • Achte darauf, dass die Gummidichtung (rot markiert) in Ordnung ist. Falls sie beschädigt ist, ersetze sie beim Zusammenbau durch eine neue, damit die Uhr wasserdicht bleibt.

    Where would one get a new rubber water gasket if the old one is damaged by this process?

    Jack Popham -

    I need also the Rubber Sealing. Anyone got a replacement part?

    Steffen Politzky -

    Me too, I'm tired of searching for one, they don't exist.

    Karl Roberts -

    If anyone has the red ringed gasket in the photo please share a link to buy or part code to search for etc. I am constantly drawing a blank no matter what key words I search. It's utterly crushing not to have this part easily available.

    Karl Roberts -

  5. aimUFrHaIQ4NiO6w
    aimUFrHaIQ4NiO6w
    kvmU4aNwkXVxEoJG

    • Heble den Akkustecker am Display-Flachbandkabel mit dem flachen Ende des Spudgers von der Hauptplatine nach oben und trenne ihn ab.

  6. QQr4SKMOSMROIhMp
    QQr4SKMOSMROIhMp
    bLEbmDNsXEHpQRNO

    • Der Kunstoffrahmen der inneren Baugruppe sitzt sehr eng im Metallgehäuse der Uhr.

    • Setze eine Ecke am flachen Ende des Spudgers in die kleine Öffnung für den barometrischen Sensor gegenüber vom Displayanschluss.

    • Verdrehe und kippe den Spudger, bis die innere Baugruppe aus dem Metallgehäuse herauskommt.

  7. KEsLtgtLXH1hkOml
    KEsLtgtLXH1hkOml
    1oYfcqD3iQ6nYJTC
    VkXxdpnUm3jxqGgT

    • Führe das Display-Flachbandkabel sorgfältig durch die Öffnung im Kunstoffrahmen der inneren Baugruppe.

    • Entferne die innere Baugruppe.

  8. MuEI3YiFpHtgoalo
    MuEI3YiFpHtgoalo
    BVfXEgmFFngQuKiE

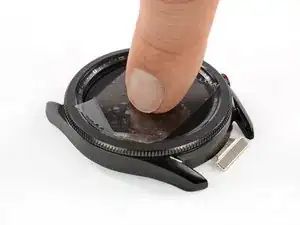

    • Wenn das Display gesprungen ist, dann klebe einen Klebestreifen darüber, um die Glassplitter zusammenzuhalten.

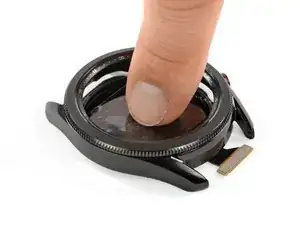

    • Drücke das Display gleichmäßig mit den Fingern nach unten durch das Metallgehäuse der Uhr, um den Kleber zu lösen.

    • Der Kleber wird weich wenn du ihn vorher mit einem iOpener erwärmst.

    • Entferne das Display.

Abschluss

Schalte dein Gerät wenn möglich ein und teste deine Reparatur, bevor du neuen Kleber anbringst und es wieder versiegelst.


Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
