Samsung Galaxy Watch3 Motherboard tauschen

Geschrieben von: Tobias Isakeit

Kommentare: 9

Samsung Galaxy Watch3 Motherboard tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

30 - 45 Minuten

Einleitung

Folge dieser Anleitung, um das Motherboard in einer Samsung Galaxy Watch3 zu ersetzen.

Werkzeuge

Schritt 1

Trenne deine Uhr vom Ladegerät und schalte sie aus, bevor du mit der Reparatur beginnst.
Benutze einen Tri_point Y00 Schraubendreher, um die vier Schrauben auf der Rückseite der Uhr zu entfernen.
Mach dir beim Entfernen der Schrauben keine Sorgen, sie bleiben in der Rückabdeckung hängen.

I heeded your advice - and now need another screw because it fell out!!!

Paul -

I must have stripped the screws out or either the dirt and sweat is so packed into the screw i can't get a good bite to unscrew the screws. What can I do about this? This watch battery DOES NOT hold a charge for more than 5min, should I trash the watch?

ShaneWizdum -

Schritt 2

Setze ein Öffnungswerkzeug zwischen die Rückabdeckung und das Metallgehäuse.
Verdrehe das Werkzeug, sodass ein größerer Spalt entsteht.
Entferne die Rückabdeckung noch nicht ganz, da das Sensor-Flachbandkabel noch mit dem Motherboard verbunden ist.

Could not get the back housing off

Joseph Ortiz, Jr -

Schritt 3

Lege die Uhr mit der Vorderseite nach unten ab.
Hebe die Rückabdeckung vorsichtig von der Kante mit den Knöpfen her an, um an den Sensor-Stecker heranzukommen.
Benutze das flache Ende eines Spudgers, um das Sensor-Flachbandkabel hochzuhebeln und vom Motherboard abzutrennen.

Schritt 4

Entferne die Rückabdeckung.
Achte darauf, dass die Gummidichtung (rot markiert) in Ordnung ist. Falls sie beschädigt ist, ersetze sie beim Zusammenbau durch eine neue, damit die Uhr wasserdicht bleibt.

Where would one get a new rubber water gasket if the old one is damaged by this process?

Jack Popham -

I need also the Rubber Sealing. Anyone got a replacement part?

Steffen Politzky - 27/02/25

Me too, I'm tired of searching for one, they don't exist.

Karl Roberts -

If anyone has the red ringed gasket in the photo please share a link to buy or part code to search for etc. I am constantly drawing a blank no matter what key words I search. It's utterly crushing not to have this part easily available.

Karl Roberts -

Schritt 5

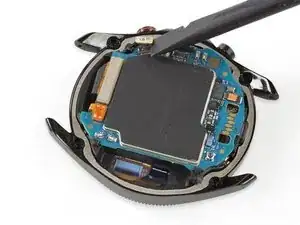

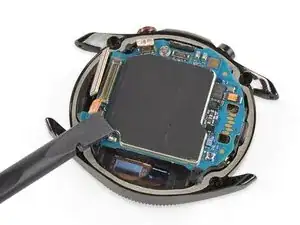

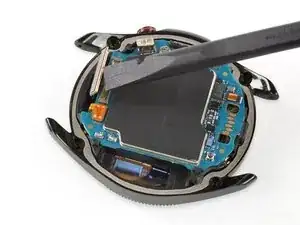

Benutze das flache Ende eines Spudgers, um die Flachbandkabel der Seitenknöpfe, des Displays und des Hall-Sensors abzutrennen.

Schritt 6

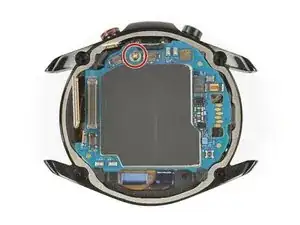

Entferne die Kreuzschlitzschraube #00.

Schritt 7

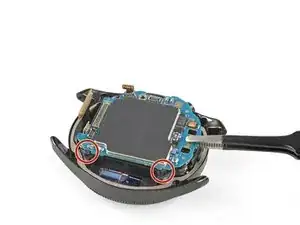

Das Motherboard wird von zwei Kunststoffclips gehalten.
Benutze eine stumpfe Pinzette, um das Motherboard unter den Kunststoffclips heraus in Richtung der Knöpfe zu heben.

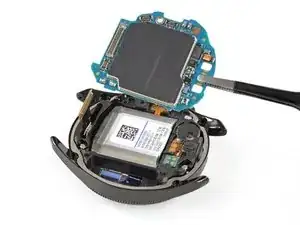

Entferne das Motherboard.

Question, I had a demo Watch3. I tried to swap out the software and ended up putting it into Odem Mode. It’s bricked right now, any idea or help to fix it?

Lucas Economy -

Abschluss

Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.

Schalte dein Gerät wenn möglich ein und teste deine Reparatur, bevor du das Gerät wieder verschließt.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
