Samsung Galaxy Watch4 Classic Akku tauschen

Geschrieben von: Adriana Zwink

Kommentare: 11

Samsung Galaxy Watch4 Classic Akku tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

20 - 45 Minuten

Einleitung

Diese Anleitung zeigt, wie ein schwacher Akku in der Samsung Galaxy Watch4 Classic ausgetauscht wird.

Wenn dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen ergreifen. Entlade zur Sicherheit den Akku auf unter 25 %, bevor du die Samsung Galaxy Watch4 Classic öffnest. Dadurch wird die Gefahr kleiner, dass die Uhr in Brand gerät, wenn der Akku während der Reparatur versehentlich beschädigt wird.

Werkzeuge

Ersatzteile

Schritt 1

Bevor du mit der Reparatur beginnst, trenne die Uhr vom Ladegerät und schalte sie aus.
Entferne das Armband von der Uhr.

Schritt 2

Verwende den Tri-Point Y00 Schraubendreher, um die vier 4,00 mm langen Schrauben, mit denen die Abdeckung befestigt ist, zu entfernen.

The y000 screw driver is not right. Tip is too long and doesn't engage screw correctly causing them to strip

Christopher W Warnecke -

I found I needed to use a Y00 screw for this.

RashKash103 -

Confirmed the Y00 is what you need for this step.

drenizzle -

Yea, it stripped my screws, now i cant replace my battery i have to buy a whole new watch Y000 is false news

Randal Jones -

Schritt 3

Führe ein Öffnungswerkzeug in den Spalt zwischen der Abdeckung und dem Metallgehäuse ein.
Drehe das Werkzeug, um einen Spalt zu öffnen.
Versuche noch nicht, die Abdeckung ganz zu entfernen. Das Flachbandkabel für den Sensor ist noch mit dem Mainboard verbunden.

I suggest to work the plastic pry tool between one of the pairs of spurs that hold the wrist bands on. It worked much more easily for me than working at either side of the watch. ~Rufus T. Montgomery

Rufus T. Montgomery -

Schritt 4

Lege die Uhr mit dem Ziffernblatt nach unten hin.
Klappe die Rückabdeckung vorsichtig auf, indem du sie auf die gegenüberliegende Seite der entstandenen Lücke klappst.
Verwende das flache Ende eines Spudgers, um das Flachbandkabel des Sensors vom Mainboard abzutrennen.

Schritt 5

Entferne die Rückabdeckung.
Achte darauf, dass die Gummidichtung nicht beschädigt ist. Wenn sie beschädigt ist, verwende eine neue Dichtung, wenn du die Uhr wieder zusammenbaust, um eine korrekte Wasserdichtung zu erhalten.

Schritt 6

Trenne das Flachbandkabel zum Hall-Sensor mit der Spudgerspitze ab.

Schritt 7

Trenne das Flachbandkabel zum Display mit dem Spudger ab.

Schritt 8

Trenne das Flachbandkabel zur Krone mit dem Spudger ab.

Schritt 9

Entferne die 4,4 mm lange Kreuzschlitzschraube, mit der die Hauptplatine befestigt ist.

what size Phillips head?

Angela -

Schritt 10

Hebe die Hauptplatine mit den Fingern aus dem Uhrengehäuse heraus.
Achte beim Zusammenbau darauf, dass keines der Flachbandkabel unter der Hauptplatine eingeklemmt wird.

Schritt 11

Der Akku ist leicht festgeklebt.

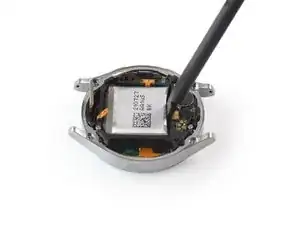

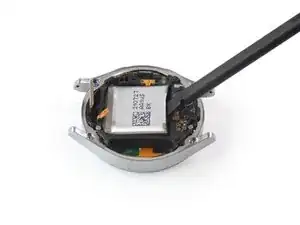

Setze einen Spudger mit dem flachen Ende in den kleinen Spalt zwischen dem Kunststoffrahmen und dem Akku gegenüber vom Displaykabel ein.

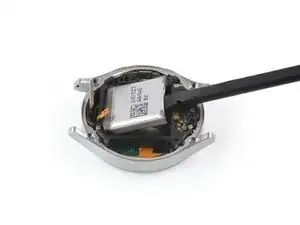

Heble den Akku vorsichtig aus seiner Vertiefung nach oben heraus.
Achte darauf, dass der Akku von deinem Werkzeug nicht angestochen oder verformt wird. Aus einem beschädigten Akku können gefährliche Chemikalien austreten oder er kann in Brand geraten.
Entferne den Akku noch nicht ganz, er ist immer noch am Uhrwerk angeschlossen.

Schritt 12

Hebe den Akku ein wenig so weit hoch, dass du an das festgeklebte Verbindungskabel herankommst.

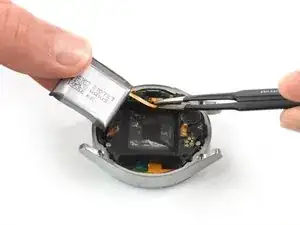

Hebe den leicht verklebten Akkustecker mit einer stumpfen Pinzette hoch.
Wahrscheinlich kannst du den neuen Akku mit dem alten Kleber befestigen. Wenn das nicht der Fall ist, dann klebe ihn mit doppelseitigem Klebeband oder vorgestanzten Klebestreifen fest.

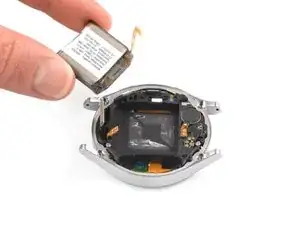

Entferne den Akku.

Abschluss

Schalte wenn möglich die Uhr an und teste alle Funktionen, bevor du sie wieder zusammenklebst.

Befestige den neuen Akku mit vorgestanzten Klebestreifen oder doppelseitigem Klebeband. Bringe den Kleber im Gerät an den Stellen an, wo er vorher schon war, nicht am neuen Akku. So findet er seine Position besser. Drücke den neuen Akku gut fest.

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Damit der neue Akku beste Leistung bringt, solltest du ihn nach der Reparatur neu kalibrieren: Lade ihn auf 100% auf und lasse das Ladegerät noch mindestens zwei Stunden lang angeschlossen. Benutze dann die Uhr so lange, bis sie sich ausschaltet, weil der Akku leer ist. Lade sie dann ununterbrochen auf 100% auf.
