Samsung Galaxy Watch4 Classic Hauptplatine tauschen

Geschrieben von: Adriana Zwink
  • Kommentare: 6
Samsung Galaxy Watch4 Classic Hauptplatine tauschen

Schwierigkeitsgrad

Mittel

Schritte

10

Zeitaufwand

10 - 20 Minuten

Einleitung

Diese Anleitung zeigt, wie die Hauptplatine in der Samsung Galaxy Watch4 Classic getauscht wird.

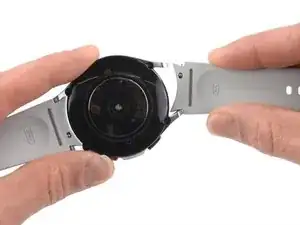

  1. Z5Y3WcyQeD3rFkEq

    • Bevor du mit der Reparatur beginnst, trenne die Uhr vom Ladegerät und schalte sie aus.

    • Entferne das Armband von der Uhr.

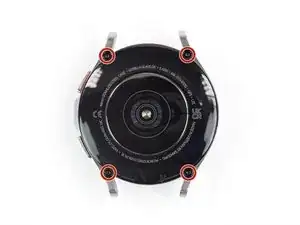

  2. ERkTUtUUb22MqcwG

    • Verwende den Tri-Point Y00 Schraubendreher, um die vier 4,00 mm langen Schrauben, mit denen die Abdeckung befestigt ist, zu entfernen.

    The y000 screw driver is not right. Tip is too long and doesn't engage screw correctly causing them to strip

    Christopher W Warnecke -

    I found I needed to use a Y00 screw for this.

    RashKash103 -

    Confirmed the Y00 is what you need for this step.

    drenizzle -

    Yea, it stripped my screws, now i cant replace my battery i have to buy a whole new watch Y000 is false news

    Randal Jones -

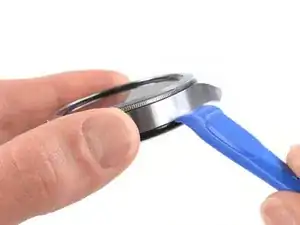

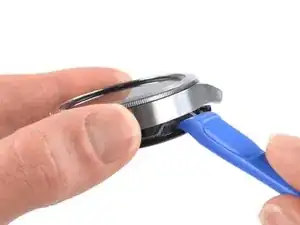

  3. OEtFGaZPjGx1DGFW
    OEtFGaZPjGx1DGFW
    EHQqSIMEKGwWtlul

    • Führe ein Öffnungswerkzeug in den Spalt zwischen der Abdeckung und dem Metallgehäuse ein.

    • Drehe das Werkzeug, um einen Spalt zu öffnen.

    • Versuche noch nicht, die Abdeckung ganz zu entfernen. Das Flachbandkabel für den Sensor ist noch mit dem Mainboard verbunden.

    I suggest to work the plastic pry tool between one of the pairs of spurs that hold the wrist bands on. It worked much more easily for me than working at either side of the watch. ~Rufus T. Montgomery

    Rufus T. Montgomery -

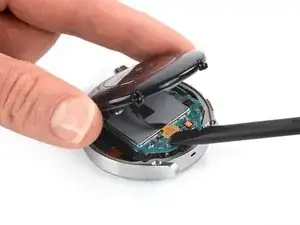

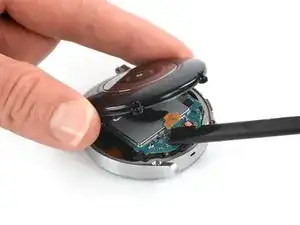

  4. PupKilvCJgH4OSTP
    PupKilvCJgH4OSTP
    KXFc4W5stcrCvKMT

    • Lege die Uhr mit dem Ziffernblatt nach unten hin.

    • Klappe die Rückabdeckung vorsichtig auf, indem du sie auf die gegenüberliegende Seite der entstandenen Lücke klappst.

    • Verwende das flache Ende eines Spudgers, um das Flachbandkabel des Sensors vom Mainboard abzutrennen.

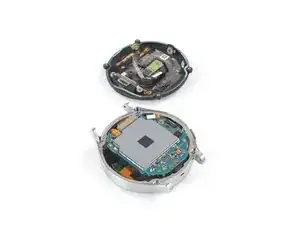

  5. FKO5BCl2mFCtVFEV

    • Entferne die Rückabdeckung.

    • Achte darauf, dass die Gummidichtung nicht beschädigt ist. Wenn sie beschädigt ist, verwende eine neue Dichtung, wenn du die Uhr wieder zusammenbaust, um eine korrekte Wasserdichtung zu erhalten.

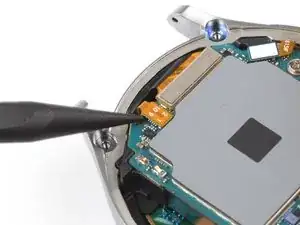

  6. vWYyS4muWa2bJUbG
    vWYyS4muWa2bJUbG
    LvfqrS6OnAnIeaPp

    • Trenne das Flachbandkabel zum Hall-Sensor mit der Spudgerspitze ab.

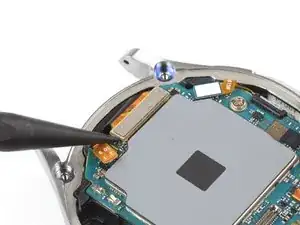

  7. IObDh1fydyBGgDAh
    IObDh1fydyBGgDAh
    epNISBgUfTI5cSGN

    • Trenne das Flachbandkabel zum Display mit dem Spudger ab.

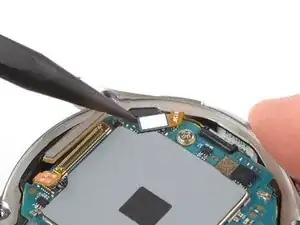

  8. UcYKyTdu5TWkSghY
    UcYKyTdu5TWkSghY
    iIfQZF2cHYvImPNC

    • Trenne das Flachbandkabel zur Krone mit dem Spudger ab.

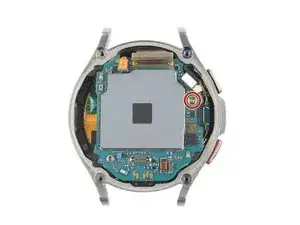

  9. bXgNG1FlZ14HXtHY

    • Entferne die 4,4 mm lange Kreuzschlitzschraube, mit der die Hauptplatine befestigt ist.

    what size Phillips head?

    Angela -

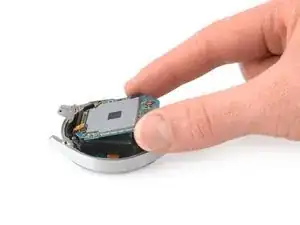

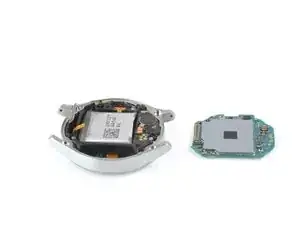

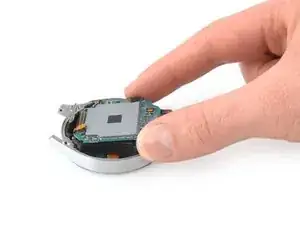

  10. 4MOPnIARwDlOWfPn
    4MOPnIARwDlOWfPn
    OoRsULACcCccEtwc
    Niklax3XBKtiJEdN

    • Hebe die Hauptplatine mit den Fingern aus dem Uhrengehäuse heraus.

    • Achte beim Zusammenbau darauf, dass keines der Flachbandkabel unter der Hauptplatine eingeklemmt wird.

Abschluss

Schalte wenn möglich die Uhr an und teste alle Funktionen, bevor du sie wieder zusammenklebst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundsätzlichen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
