Samsung Galaxy Watch5 Akku tauschen

Geschrieben von: Manuel Haeussermann

Kommentare: 15

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

20 - 45 Minuten

Einleitung

Diese Anleitung zeigt, wie ein verbrauchter Akku in der Samsung Galaxy Watch5 ausgetauscht wird.

Entlade vor Reparaturbeginn zur Sicherheit den Akku deiner Samsung Galaxy Watch5 auf unter 25%. Du reduzierst dadurch das Risiko eines Brandschadens, wenn der Akku während der Reparatur versehentlich angestochen wird.

Wenn der Akku aufgebläht ist, musst du geeignee Vorsichtsmaßnahmen treffen.

Werkzeuge

Schritt 1

Nimm deine Uhr vom Ladegerät und schalte sie aus.
Entferne die Armbänder.

Schritt 2

Entferne die vier 4,1 mm langen Y00 Tri-Point Schrauben, mit denen die Rückseite befestigt ist.

I think the tri-point #000 driver is likely a bit on the small side. I used a #00 tri-tip driver I had on hand and it fit the screws well with no ratcheting. Another person in a later comment mentioned the #000 driver is too small.

Philip Reich -

Schritt 3

Setze ein Öffnungswerkzeug in die Naht zwischen der Rückseite und dem Metallgehäuse ein.
Verdrehe das Werkzeug um die Dichtung zu lösen und den Spalt zu vergrößern.
Löse die Rückseite noch nicht ganz ab. Das Sensor-Flachbandkabel ist immer noch an der Hauptplatine angeschlossen.

Schritt 4

Lege die Uhr mit dem Display nach unten auf die Arbeitsfläche.
Klappe die Rückseite vorsichtig vom eben entstandenen Spalt her auf.
Heble den Druckstecker des Sensor-Flachbandkabels mit dem Spudger nach oben und trenne ihn ab.
Beim Zusammenbau ist jetzt eine gute Gelegenheit, um das Gerät ausgiebig zu testen, bevor du es wieder zuklebst.

Schritt 5

Entferne die Rückseite.
Beim Zusammenbau:
Achte darauf, dass die Gummidichtung (rot markiert) unbeschädigt ist. Wenn sie beschädigt ist, ersetze sie durch eine neue, damit die Uhr wasserdicht bleibt.

I could not open my watch with Y000 screwdriver. Instead I used Y1.5 (Y00).

Mechanicfruit -

Schritt 6

Heble den Stecker am Display-Flachbandkabel mit einem Spudger gerade aus seinem Anschluss nach oben und trenne ihn ab.

Schritt 7

Heble den Stecker am Tasten-Flachbandkabel mit einem Spudger gerade aus seinem Anschluss nach oben und trenne ihn ab.

Schritt 8

Entferne die einzelne 4,4 mm lange Kreuzschlitzschraube, mit der die Hauptplatine befestigt ist.

Any idea what those L B N bridges on the top right set? I have an R915 and it has L bridged.

IKindaFix -

Schritt 9

Hebe die Hauptplatine mit einer Pinzette oder deinen Fingern aus der SmartWatch heraus. Achte darauf, dass sie sich von den beiden Kabeln löst.

Schritt 10

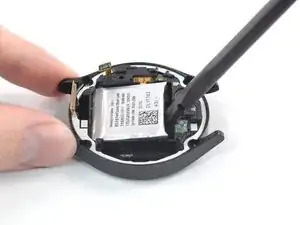

Setze einen Spudger in die kleine Lücke zwischen den Kunstoffrahmen und den Akku gegenüber vom Displaykabel ein.

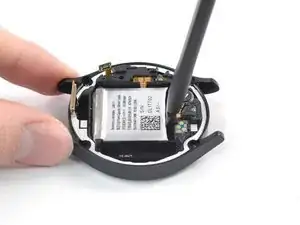

Heble den Akku vorsichtig aus seiner Vertiefung nach oben.
Der Akku ist leicht am Uhrkörper festgeklebt. Wenn er zu stark festhängt, dann erwärme ihn mit einem iOpener oder Haartrockner, damit der Kleber darunter weich wird.
Entferne den Akku noch nicht ganz, er ist immer noch am restlichen Gerät angeschlossen.

Schritt 11

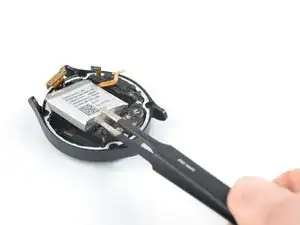

Hebe den Akku so weit nach oben um an sein nach unten geklebtes Anschlusskabel heranzukommen.

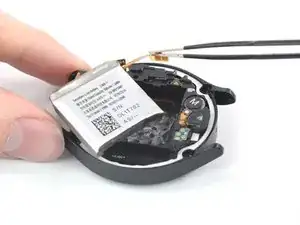

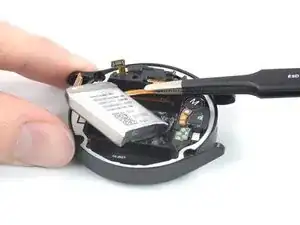

Löse das Akkuanschlusskabel mit einer Pinzette vom Rahmen ab. .
Wahrscheinlich kannst du den neuen Akku mit dem alten Kleber befestigen. Wenn er nicht mehr gut haftet, dann verwende doppelseitiges Klebeband oder vorgestanzte Klebestreifen.

Note that the battery connector pad is also held in place with a small bit of double-sided sticky tape. Try to leave it in place when you pry up the connector pad so you can re-use it.

Philip Reich -

Schritt 12

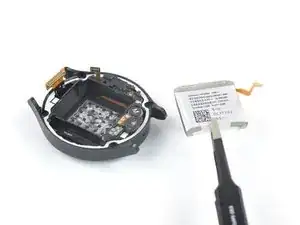

Entferne den Akku mit einer Pinzette oder deinen Fingern.
Beschädige den Akku nicht versehentlich mit deinem Werkzeug. Aus einem beschädigten Akku können gefährliche Chemikalien austreten oder er kann in Brand geraten.
Verwende niemals einen verformten oder beschädigten Akku, das ist ein Sicherheitsrisiko. Baue einen neuen ein.
So wird der neue Akku wieder eingebaut:
Entferne alle Kleberreste mit den Fingern oder einer Pinzette vom Rahmen.
Beseitige alle Spuren mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) und einem fusselfreien Tuch.
Wenn dein Ersatzakku nicht mit einem Klebestreifen versehen ist, dann bringe dünnes doppelseitiges Klebeband, z.B. Tesaband im Akkufach an der Stelle an, wo er vorher auch schon war.
Lege den Akku ins Akkufach und drücke ihn gut fest.

Abschluss

Teste - wenn möglich - das Gerät ausgiebig, bevor du es wieder zuklebst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Damit der neue Akku beste Leistung bringt, kalibriere ihn nach der Reparatur.

Bitte entsorge deinen Elektroschrott sachgerecht.

Hat die Reparatur nicht den gewünschten Erfolg gebracht? Versuche einige grundsätzliche Lösungen oder frage in unserem Forum um Hilfe.

Tinte & Feder

Manuel Haeussermann

Mitglied seit: 13/07/22

20440 Reputation

11 Kommentare

Are there any recommended batteries to replace the OEM one with?

Caleb Angell -

Hi Caleb Angell, while I can't give a specific recommendation, replacement batteries might be found using the part number: EB-BR910ABY (44 mm model) and EB-BR900ABY (40 mm model).

Manuel Haeussermann -

Is this good for the watch 5 pro too?

Antonella Carletti -

Hi Antonella Carletti, I think it's reasonable to assume so from a quick look at the Watch5 Pro specs and look, but I haven't handled the Watch5 Pro myself and was unable to find disassembly resources, so you should take this as more of a guess.

Manuel Haeussermann - 21/09/23

Thanks for your response Manuel, I'll give it a go.

Antonella Carletti -

@antonellac46576 Did you ever figure out if this guide works for the Watch5 Pro?

TechNerd42 -

There Is larger batteries than 590mAh for the watch 5 pro?

João Madeira -

Yes, for the Galaxy Watch 5 Pro the battery part number is EB-BR925ABY.

Philip Reich -

First off, thanks to the OP for creating this guide!

Has anyone checked to see if the larger capacity battery used in the galaxy watch 5 pro will fit in the galaxy watch 5 44mm? Are the two batteries (EB-BR910ABY and EB-BR925ABY) the same physical dimensions? I'd like to give my watch 5 44mm a boost with the larger capacity battery if it will fit.

Regardless of whether or not the larger capacity battery will fit, what brand/seller did folks buy their replacement battery from? Ifixit doesn't stock these, and I've had issues with "supposed" genuine samsung replacement phone batteries that swelled and caused damage to the phone (a note 20 ultra). I suspect they were just labelled with the samsung markings, but were knock-offs.

Philip Reich - 18/07/24

It turns out that the battery for the watch 5 pro is too thick to fit into the watch 5 44mm. I tried it and it won't fit.

I bought my replacement on Amazon, and it seems to be working well. It took about 5 charge/discharge cycles for the new battery to stabilize at its full capacity. This is normal behavior for new Li-Ion batteries, so don't be surprised when, after the 1st charge, the battery doesn't last as long as you expect it to. The first charge only got me 8 hours run time, but after 5 full charge discharge cycles, I am getting 21.5 hours with the "always on display" setting turned on. Not quite as good as the original battery when the watch was new, but acceptable. Here's a link to the one I bought: https://www.amazon.com/dp/B0CP7MQVHT

One other comment about this -- although this battery came with a set of tools, it was missing the tri-tipped #00 screwdriver needed to open the back of the case. If you don't have one already, then plan on buying one or you'll be stuck.

Philip Reich -
