Einleitung
Hier zeigen wir dir wie du dein Samsung Galaxy Z Flip 3 öffnest und das Display austauscht. Bitte beachte, dass dies unsere erste Anleitung ist. iHub Repair hat die Erlaubnis erhalten, dieses Gerät für die Zwecke dieser Reparatur zu verwenden. Vielen Dank und viel Spaß!
Diese Anleitung wurde für die Display- und Rahmen-Baugruppe geschrieben. Die Baugruppe besteht aus dem Display und dem Rahmen als ein einziges Teil. Beachte, dass du genau das richtige Ersatzteil hast, bevor du die Reparatur anfängst.
Entlade vor Reparaturbeginn den Akku komplett. Du reduzierst dadurch das Risiko eines Brandschadens, wenn der Akku während der Reparatur versehentlich beschädigt wird. Wenn der Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.
Hinweis: Ob dein Smartphone anschließend wieder wasserdicht ist, hängt davon ab, wie gut du die Klebestellen befestigt hast. Die IP-Einstufung wirst du auf jeden Fall verlieren.
-
-

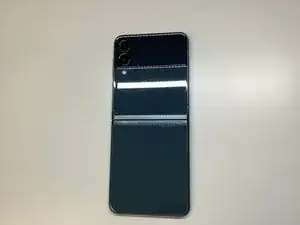

Ziehe alle Kabel ab und schalte das Smartphone komplett aus.
-
Setze ein SIM-Auswurfwerkzeug, -Bit oder eine aufgebogene Büroklammer in die Öffnung am SIM-Karteneinschub an der linken Seite des Smartphones ein.
-
Drücke es hinein, bis der Einschub herauskommt. Entferne ihn dann.
-
-
-
Nimm ein geeignetes Gerät ( Haartrockner, Heißluftgebläse, iOpener oder Heizplatte) und erwärme damit die Rückseite.
-

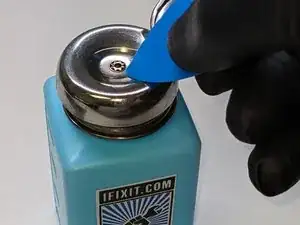

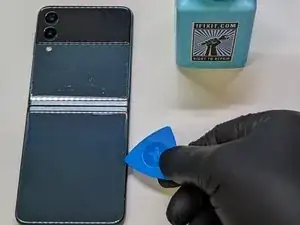

Für die Reparatur benötigst du hochkonzentrierten Isopropylalkohol (mindestens 90%ig).
-

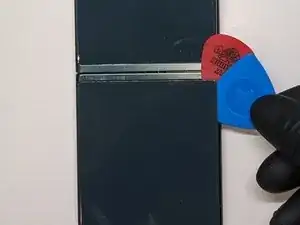

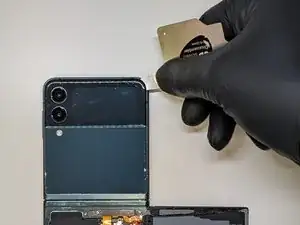

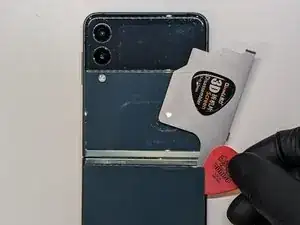

Setze ein Plektrum ein. Wenn es nicht gelingt, schaue den nächsten Schritt für eine andere Methode an.
-
-
-

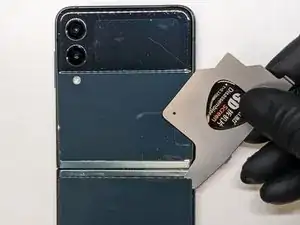

Benutze ein sehr dünnes Werkzeug, z.B. einen Jimmy oder einen iSesamo. Weiterhin wirst du Isopropylalkohol brauchen.
-
Plektren sind sehr nützlich, auch ein Halberd Spudger funktioniert gut. Plektren haben den Vorteil, dass man mehrere verwenden kann, um sie in den Ecken stecken zu lassen, damit sich der Kleber nicht wieder verbinden kann.
-
Setze die Plektren nicht zu tief ein. Beachte die Hinweise bei den einzelnen Schritten.Mehr als 3 mm können Schäden verursachen.
-
Es ist wichtig, dass du mit einem Metallwerkzeug nicht schabst oder kratzt. Ein Metallwerkzeug kannst du vielleicht ganz am Anfang benutzen, aber nicht mehr. Ein Werkzeug aus Kunststoff beschädigt das Gerät nicht so leicht.
-
-
-
Führe die gleichen Schritte am Ober- wie am Unterteil aus.
-
Sei besonders vorsichtig, wenn du um die Kamera arbeitest.
-

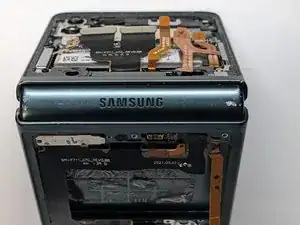

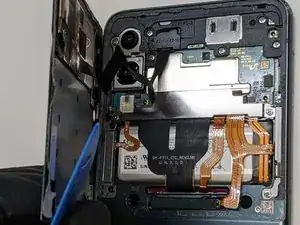

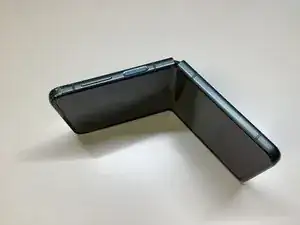

Öffne es, wie ein Buch.
-

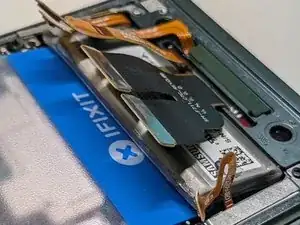

Sei besonders vorsichtig mit dem Flachbandkabel. Achte darauf, dass es beim Öffnen nicht reißt.
-
-
-

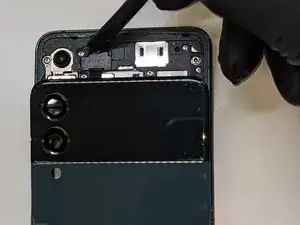

Löse die Kunststoffabdeckung mit einem Spudger vom Stecker ab.
-

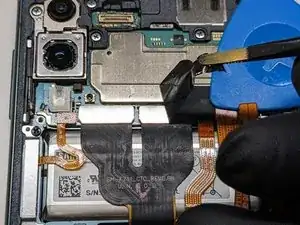

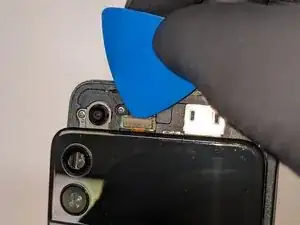

Heble den Stecker mit einem Plektrum ab und lege die obere Rückseite zur Seite.
-
-
-

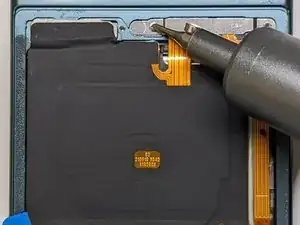

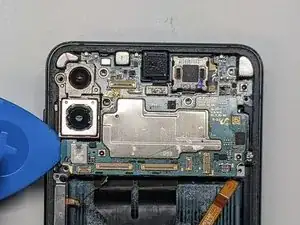

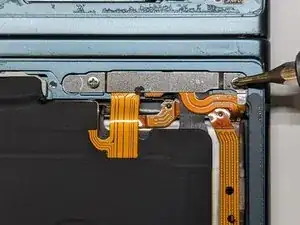

Drehe die beiden Kreuzschlitzschrauben #000 heraus.
-

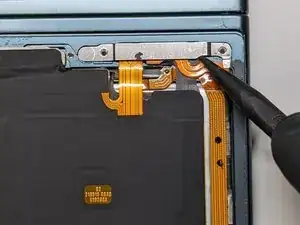

Löse die Metallabdeckung der Stecker ab.
-
-
-

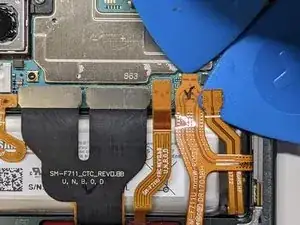

Löse zuerst den Stecker ganz rechts.
-
Löse dann fünf weitere Stecker links von der Stromversorgung.
-
-
-

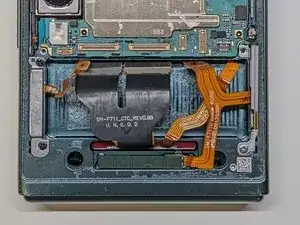

Gehe zum Unterteil des Smartphones über.
-
Drehe die beiden Schrauben heraus.
-
Löse die Abdeckung mit dem Spudger ab.
-
-
-

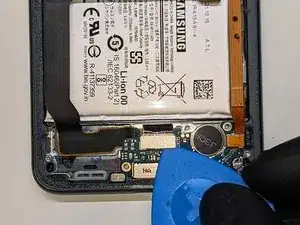

Trenne als nächstes den unteren Akku ab. (Ja, es gibt zwei).
-

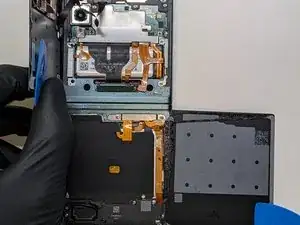

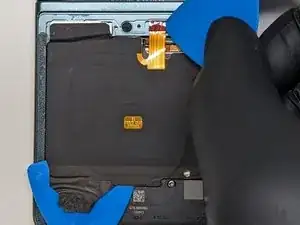

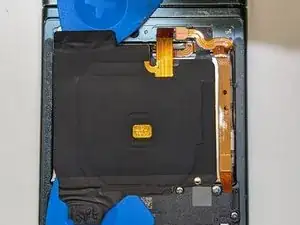

Benutze Plektren und Isopropylalkohol und löse die Drahtlos-Ladespule ab.
-
Trenne die Drahtlos-Ladespule ab und lege sie zur Seite.
-
-
-

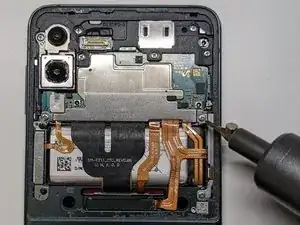

Entferne fünf Schrauben (vier silberne und eine schwarze).
-

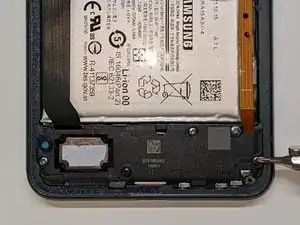

Setze den Spudger an der angezeigten Stelle ein und heble die untere Lautsprechereinheit hoch.
-
Kippe sie in einem Winkel von maximal 45°, ziehe sie heraus und lege sie zur Seite.
-
-
-

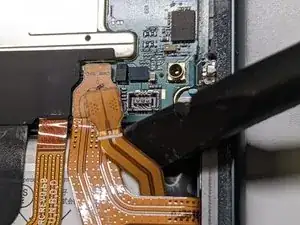

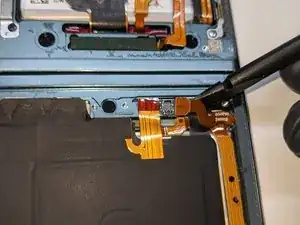

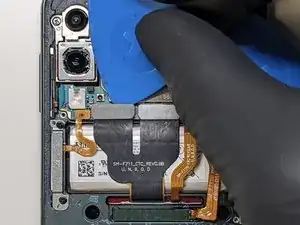

Trenne die beiden Hauptstecker mit einem Plektrum oder einem Spudger ab.
-

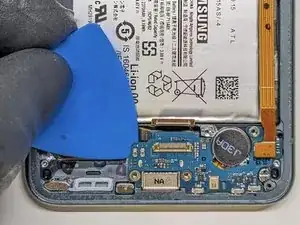

Hebe die Tochterplatine mit dem Plektrum hoch.
-
Entferne die Tochterplatine noch nicht ganz. Sie ist noch auf der Rückseite angeschlossen. Drehe sie vorsichtig um, im nächsten Schritt wird gezeigt, wie sie abgetrennt wird.
-
-
-

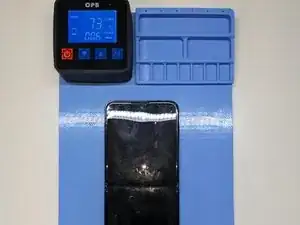

Lege nun das Telefon auf die Heizplatte. Du kannst auch einen iOpener auflegen. Die Displayseite braucht nicht erwärmt werden.
-
Tröpfle während des Erwärmens etwas Isopropylalkohol ein.
-

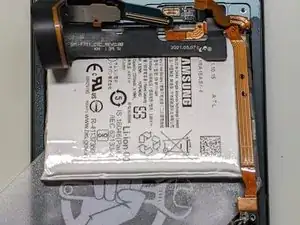

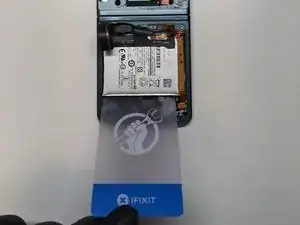

Schiebe nach einigen Minuten Erwärmen/Alkoholeinfluss eine Kunststoffkarte unter den Akku.Heble den Akku hoch.
-
Während du den Akku herausziehst musst du darauf achten, dass sich keine Kabel verfangen. Der Kleber löst sich leichter, wenn er noch feucht vom Alkohol ist.
-
-
-
Drehe das Telefon um.
-
Benutze Wärme und Alkohol und entferne den oberen Akku in gleicher Weise wie den anderen. Dieses Mal lässt er sich leichter von oben her herausziehen.
-

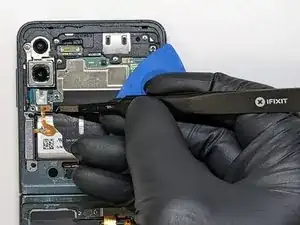

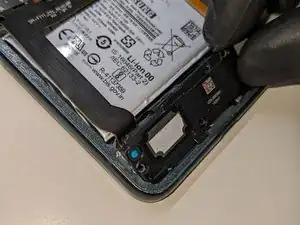

In der unteren rechten Ecke des dritten Bilds ist eine Schraube zu sehen. Drehe sie heraus. Achte darauf, dass dieses Teil noch verbunden ist.
-
-
-

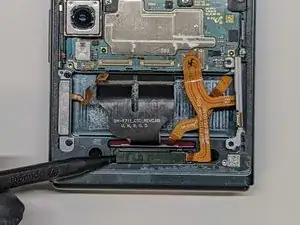

Hebele mit der Spudgerspitze an der linken Seite des Teils. Es ist eventuell verklebt und etwas Isopropylalkohol hilft beim Ablösen.
-

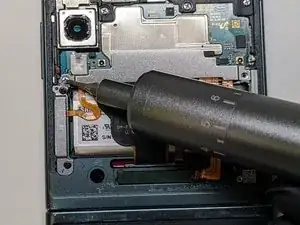

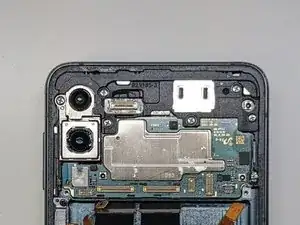

Drehe die sechs silbernen Schrauben heraus, mit denen die Hauptplatine und die Kunststoffabdeckung befestigt ist.
-

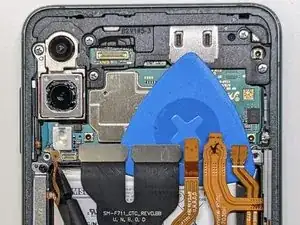

Nun kann die Hauptplatine herausgeholt werden. Achte darauf, dass du keinen großen Widerstand spürst und arbeite langsam.
-
-
-
Um das Gerät wieder zusammenzubauen, folge den Schritten 1 - 15 zuerst in umgekehrter Reihenfolge. Erst dann wird das Gerät wieder zugeklebt.
-
Bevor du den Stecker des äußeren Displays wieder befestigst, muss dieser Schritt ausgeführt werden.
-
Gib T-7000 in alle Ecken.
-

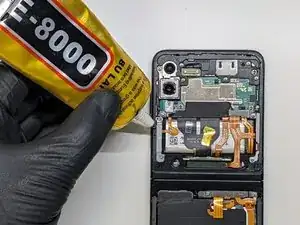

Gib E-8000 an alle geraden Klebestellen.
-

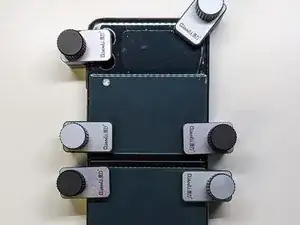

Am Besten geht es mit einzelnen kleinen Schraubzwingen. Wenn du Widerstand spürst dann drehe höchstens noch eine viertel bis halbe Umdreheng weiter. Warte dann 15 bis 20 Minuten. Beseitige alle Kleberreste mit Isopropylalkohol. Glückwunsch - das war´s.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
Wir haben Vorschläge für die Versiegelung des Smartphones mit T-7000 und E-8000 beigefügt. Der letzte Schritt in dieser Anleitung erfolgt nach 98% des Zusammenbaus, der von dir vor dem letzten Schritt durchgeführt werden wird. Qualitativ hochwertige Einzelklemmen sind besser als eine Rückglasklemme, die von beiden Seiten flachgedrückt wird. Dies ist darauf zurückzuführen, dass die meisten Handys in den 2020er Jahren eine erhöhte Kamera haben. Die Rückglasklemme verteilt den Druck nicht gleichmäßig und hinterlässt Lücken in der Versiegelung.
16 Kommentare
the tittle said "Screen Replacement" but i do not see that part, or did i miss something here ?
The part used is a screen AND frame. So the process of putting it together is the steps above done in reverse. By the time you are done pulling out all the inside parts you will have one old body and screen and one new body and screen. All the inside parts are transferred over. I imagine it would be impossible to do this repair with the screen only. Unless you have the machinery for it.
The bezel/border on mine is raising a tiny bit how can i fix that? By sticking it back in place ?
Clamps and Adhesive is what I do
