Sega Game Gear Kopfhörerbuchse/Lautstärkeregler tauschen

Geschrieben von: Brandon Page
  • Kommentare: 4
Sega Game Gear Kopfhörerbuchse/Lautstärkeregler tauschen

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

Keine Schätzung

Einleitung

Diese Anleitung zeigt, wie die kleine Platine mit der 3,5 mm Kopfhörerbuchse und dem Lautstärkeregler ausgetauscht wird.

  1. GE4hFNKZvRP6LuIs

    • Lege den Game Gear mit der Unterseite nach oben auf die Arbeitsfläche. Die beiden Batteriefachdeckel sind links und rechts zu sehen.

  2. wk6apkXh6aBe4Fko

    • Drücke die Laschen an den Deckeln ein und löse die Deckel ab.

    • Entferne die Batterien.

  3. ZwWPJlkOVdRUkrHt

    • Entferne folgende Schrauben:

    • Sechs Kreuzschlitzschrauben

    • Eine 4,5 mm Gamebit-Schraube.

    It says remove 7 Philips screws, the picture shows 6 but one is incorrect.

    The thread below the label has no screw, but there is another one in the other battery compartment.

    The hole below the label is for a security bolt when stores put them on display.

    rs.beast -

    The screw hole in the bottom center is for the PowerBack. Also there are not 7 screws there are only 6

    Electrohacker -

  4. qlQqEHOHMsAt4FhO

    • Nimm alle Schrauben mit einer Pinzette heraus.

  5. MObZFuW56bTkQXfc
    MObZFuW56bTkQXfc
    ZREuCW4S2LlsMYJq

    • Klappe die Bodenplatte vorsichtig über die Oberkante auf.

    • Ziehe die Bodenplatte noch nicht ganz weg, sie ist noch mit Kabeln am Gerät angeschlossen.

  6. InIEN2SBlf6QdGoL
    InIEN2SBlf6QdGoL
    XAkFtNnNMUEqTGp2
    YPTXrRwwN3ol62RE

    • Ziehe vorsichtig die beiden weißen Kabelstecker im Oberteil ab.

    Il faut aussi débrancher le connecteur du haut parleur (2 broches, en haut à droite).

    Arnaud Melun -

    There is a third cable on the right side of the top half in this picture which is the speaker. Unplug that too.

    Electrohacker -

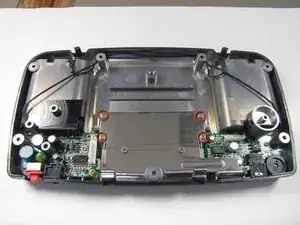

  7. 2HJ5hZjaNcIOKQ5S
    2HJ5hZjaNcIOKQ5S
    UkvUmAaXEMP1f1JW

    • Entferne die Schrauben an der Metallabdeckung.

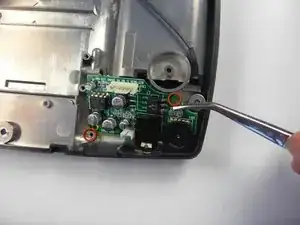

  8. YFWcF1kBJWWyky6m

    • Auf dem Bild sind die Schrauben schon entfernt.

    • Entferne die beiden Schrauben an den markierten Stellen.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
