Einleitung
Obwohl der Sega Game Gear TV Tuner längst überholt ist, ist er immer noch ein ziemlich cooles Zubehör für Retro-Handheld-Konsolen. In den 90er Jahren, vor der Ära des digitalen Fernsehens, brauchte man nur einen Game Gear mit angeschlossenem Tuner, und schon hatte man seine erste Handheld-Konsole mit der Möglichkeit, Videos zu "streamen". Mit einem eingebauten A/V-Eingang kann man ihn immer noch benutzen, mit angeschlossener HD-Antenne, um fernzusehen oder sogar so dummes Zeug zu machen wie Xbox ONE oder PS4 zu spielen, indem man seinen Sega Game Gear als Fernseher benutzt. Man muss nur dran denken, Batterien bei sich zu haben.
Ersatzteile
-
-
Entferne die PH1-Kreuzschlitzschraube , ziehe die Antenne heraus und entferne sie.
-

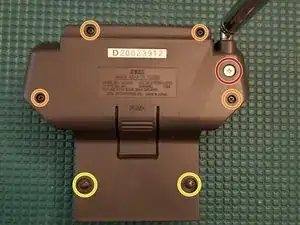

Entferne vier PH0-Kreuzschlitzschrauben
-
Entferne zwei 3,8 mm lange Gamebit-Schrauben
-
Hebe die hintere Tunerabdeckung ab und entferne sie.
-
-
-

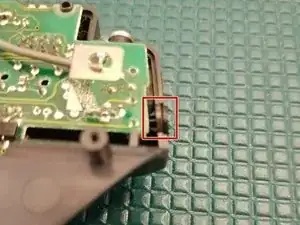

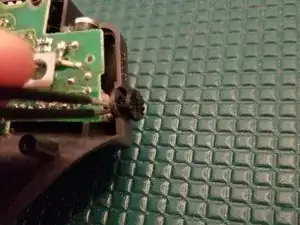

Wenn du aufmerksam hineinschaust, kannst du zwei Halteklammern erkennen. Drücke mit einer Spitzzange oder Pinzette auf die Klammern.
-

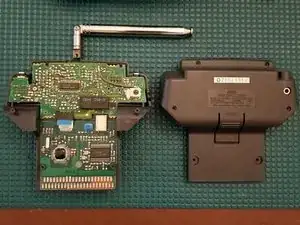

Entferne die Hauptplatine vom Gerät.
-
-
-

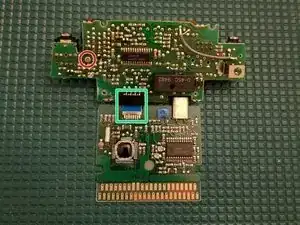

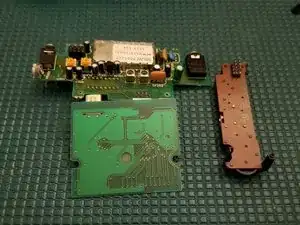

Um die Reparatur zu erleichtern, kannst du die beiden Platinen voneinander trennen, indem du das Flachbandkabel vorsichtig aus dem Anschluss ziehst. Das Kabel hält durch Reibung fest.
-
-
-
Drehe die PCBs um, so dass die hintere Seite zu dir zeigt.
-

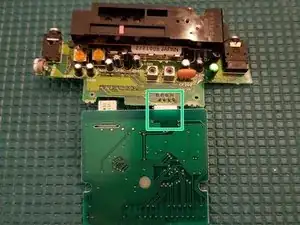

Entferne eine PH0 Kreuzschlitzschraube.
-

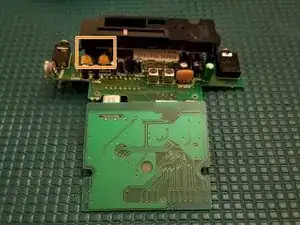

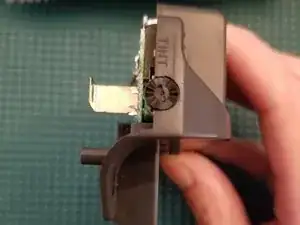

Drehe die Platine wieder um und ziehe vorsichtig die Baugruppe für die Tuning-Einstellung aus der Pin-Header-Buchse.
-
Um das Gerät wieder zusammenzubauen, die Anleitung in umgekehrter Reihenfolge folgen.
3 Kommentare
does anybody know what the ribbon cables pinout is? I would love to know, so I can hook up some video-in to the tv tuner board, since my good guess is, that the upper part is just transporting or converting the signal it gets from its receiver to a mere video-in signal with LandR audio, since you can also hook up video-in to the tv tuner on the jack. and my other wild guess is, that the board the actual receiver is hooked up to splits up the signal into 8-bit chunks the game gear itself can understand. Please feel free to correct me and give more info, i NEED the pinout, since i got no tools at home to check what the ribbon cable actually is cooking.

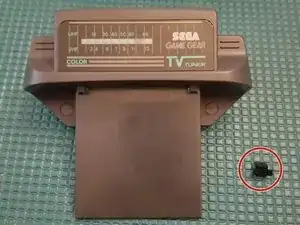

A small washer fell out of mine when I was taking it apart. Any idea where it goes?
If it's very thin and small circumference it goes between the antenna and swivel. There may be 2 of them.
