Einleitung
-
-
Entferne die rechte Abdeckplatte (schaue in dem angehangenen PDF nach, wie diese Platte entfernt wird)
-
-
-
Entferne das rechte Ohrkissen, indem du es nach außen ziehst. Schaue im angehangenen PDF nach, wie das genau geht.
-

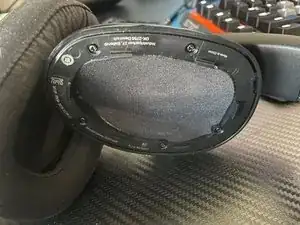

Entferne 5 Schraubenabdeckungen mit einem Zahnstocher.
-
Entferne 5 Schrauben mit einem Kreuzschlitzschraubendreher #1.
-
-
-

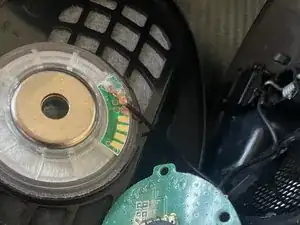

Entferne den rechten Lautsprecher. Seit allerdings vorsichtig mit den Lautsprecherkabeln, da diese nicht sehr lang sind.
-
Stelle den Lautstärkeknopf auf 0% muted. Du solltest einen Klick spüren, wenn du ihn komplett in die dem Uhrzeiger entgegengesetzte Richtung gedreht hast.
-
Entferne 3 Kreuzschlitzschrauben #00 an der Platine.
-

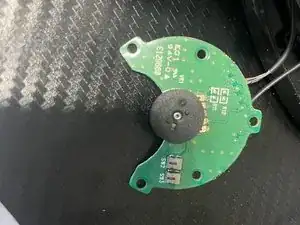

Die Platine zur Lautstärkeregelung sollte jetzt herauskommen. Etwas Klebstoff könnte sie jedoch an ihrem Platz halten. Diesen Klebstoff kannst du mit einem sehr kleinen Schlitzschraubendreher lösen, indem du sie etwas aus dem Kunststoffgehäuse hebelst.
-
-
-
Um das Problem zu lösen, dass der Sound unabsichtlich abgeschaltet wird.
-

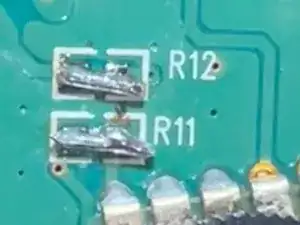

Verlöte R11 und R12 jeweils mit einem Überbrückungskabel, wie auf dem Bild gezeigt. Dies führt dazu, dass der Mute Schalter überbrückt wird. Der Lautstärkeregelungsknopf funktioniert weiterhin, allerdings wird die Mute Funktion der Kopfhörer nicht mehr klappen, was keine große Sache ist, da das in den Windows Einstellungen geregelt werden kann.
-
Um das Gerät wieder zusammenzusetzen, befolge diese Schritte in der umgekehrten Reihenfolge.
