Einleitung
Dies hier ist eine Reparaturanleitung für die Hauptplatine der Sennheiser HD 4.50 Kopfhörer. Diese Anleitung ist für all jene gedacht, deren Kopfhörer aufgrund von Problemen mit der Hauptplatine, nicht ordnungsgemäß funktionieren. Die Hauptplatine ist die zentrale Schalteinrichtung der Kopfhörer, in der alle elektrischen Verbindungen verarbeitet werden. Eine fehlerhafte Hauptplatine könnte viele Probleme mit den Kopfhörern verursachen, die von Problemen mit der Lautstärkeregelung bis hin zur kompletter Funktionslosigkeit der Kopfhörer reichen können. Solltet ihr bei der Verwendung elektrische/technische Probleme mit den Kopfhörern haben, ist diese Anleitung eine gute Anlaufstelle.
In Schritt 4 musst du Kabel entfernen, die mit Schmelzklebstoff an der Hauptplatine angeklebt wurden. Benutze hier Schutzausrüstung, damit alles sicher abläuft.
-
-

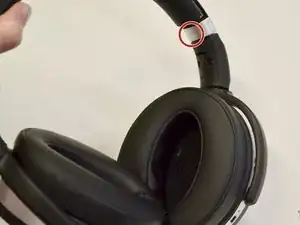

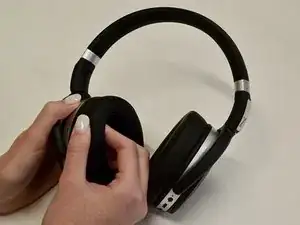

Finde die richtige Stelle, wo sich das Kopfband und die Ohrmuschel treffen.
-

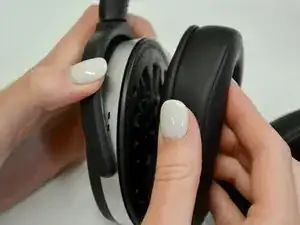

Entferne das Ohrpolster der rechten Seite.
-
-
-

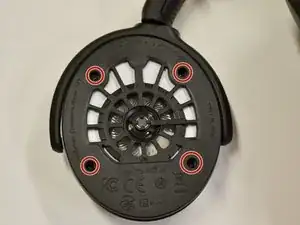

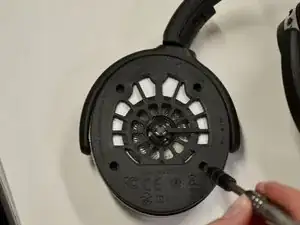

Benutze einen Kreuzschlitzschraubendreher #00, um die vier 10mm Schrauben, welche die Abdeckung für die Ohrmuschel halten, zu lösen.
-

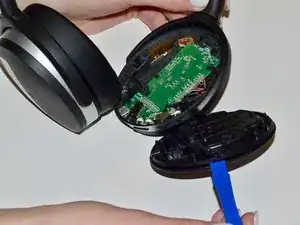

Benutze ein Öffnungswerkzeug, um die Abdeckung abzuhebeln.
-
-
-

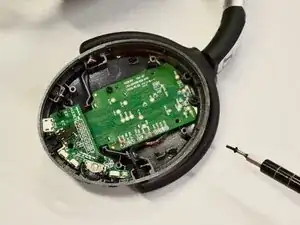

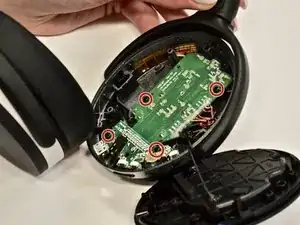

Benutze einen Kreuzschlitzschraubendreher #000, um die vier 6mm Schrauben, welche die Hauptplatine halten, zu lösen.
-
-
-
Benutze eine Pinzette, um den Klebstoff zu entfernen, der die Kabel überdeckt.
-
Benutze eine Pinzette, fasse die Kabel und ziehe sie langsam von der Hauptplatine weg, bis sie sich diskonnektieren.
-
-
-

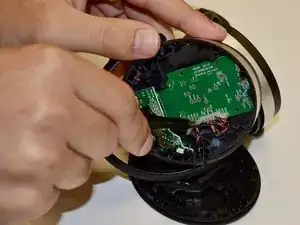

Benutze das iFixit Öffnungswerkzeug, um die Hauptplatine anzuheben.
-

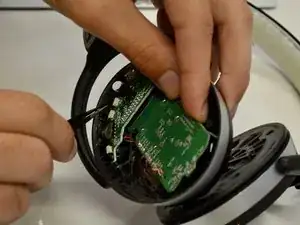

Fasse und ziehe die Hauptplatine mit deiner freien Hand von den Knöpfen weg, bis sie sich diskonnektiert, während du es mit dem Werkzeug anhebst.
-
-
-

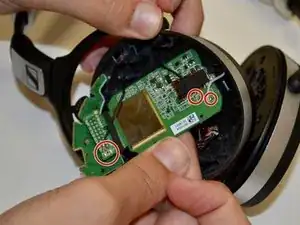

Entlöte die drei Kabel, die sich auf der Unterseite der Hauptplatine befinden, jetzt wo die Hauptplatine frei liegt.
-
Entferne die Hauptplatine.
-
Um dein Gerät wieder zusammenzusetzen, befolge diese Anleitung in der umgekehrten Reihenfolge.
