Einleitung
Dies hier ist eine Reparaturanleitung für die Lautstärkeregelung der Sennheiser HD 4.50 Bluetooth Kopfhörer. Wenn Probleme mit der Lautstärkeregelung auftreten, dann könnte diese Anleitung hilfreich sein. Stelle als erstes sicher, dass du die Lautstärke als erstes aufgedreht hast. Solltest du jetzt immernoch Probleme haben, dann könnte die Lautstärkeregelung nicht richtig funktionieren. Benutze diese Anleitung, um Abhilfe zu schaffen.
Sollten deine Lautstärkeregelungsknöpfe schlecht funktionieren oder fest sein, wird dir diese Anleitung helfen die Knöpfe zu ersetzen. Sollten die Knöpfe jedoch noch gut funktionieren aber keine Antwort erzeugen, könnte das Probleme eher mit einem Austausch der Platine zur Lautstärkeregelung behoben werden.
-
-
Finde die richtige Stelle, wo sich das Kopfband und die Ohrmuschel treffen.
-
Entferne das Ohrpolster der rechten Seite.
-
-
-
Benutze einen Kreuzschlitzschraubendreher #00, um die vier 10mm Schrauben, welche die Abdeckung für die Ohrmuschel halten, zu lösen.
-
Benutze ein Öffnungswerkzeug, um die Abdeckung abzuhebeln.
-
-
-
Benutze einen Kreuzschlitzschraubendreher #000, um die vier 6mm Schrauben, welche die Hauptplatine halten, zu lösen.
-
-
-
Benutze eine Pinzette, um den Klebstoff zu entfernen, der die Kabel überdeckt.
-
Benutze eine Pinzette, fasse die Kabel und ziehe sie langsam von der Hauptplatine weg, bis sie sich diskonnektieren.
-
-
-

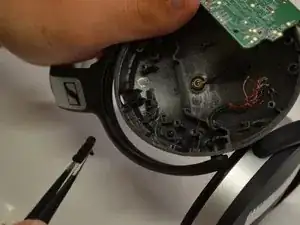

Benutze das iFixit Öffnungswerkzeug, um die Hauptplatine anzuheben.
-

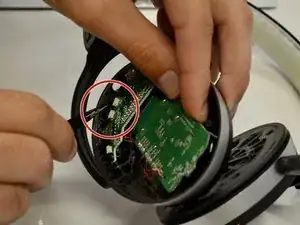

Fasse und ziehe die Hauptplatine mit deiner freien Hand von den Knöpfen weg, bis sie sich diskonnektiert, während du es mit dem Werkzeug anhebst.
-
-
-
Entlöte die drei Kabel, die sich auf der Unterseite der Hauptplatine befinden, jetzt wo die Hauptplatine frei liegt.
-
Entferne die Hauptplatine.
-
-
-
Benutze eine Pinzette, um den äußeren Teil des Lautstärkeregelungsknopfes durch die Öffnung zu drücken.
-
-
-
Benutze die Pinzette, fasse den Teil des Lautstärkeregelungsknopfes der mit dem Inneren der Ohrschale verbunden ist. Ziehe ihn weg bis sich die Verbindung des Knopfes löst.
-
Um dein Gerät wieder zusammenzubauen, befolge die Anweisungen in der umgekehrten Reihenfolge.
