Sonos One Mitteltönermembran Reparatur/ersetzen

Geschrieben von: Marcus Glowa
  • Kommentare: 12
Sonos One Mitteltönermembran Reparatur/ersetzen

Schwierigkeitsgrad

Mittel

Schritte

21

Zeitaufwand

10 Minuten

Einleitung

Diese Anleitung dient zum Austausch Bedienfeld und Mikrofone vom Sonos One.

Wichtig: An den internen Komponenten zu arbeiten, wird die Garantie erlöschen lassen und wird von der Fabrik zurückgewiesen, selbst wenn die Garantie abgelaufen ist.

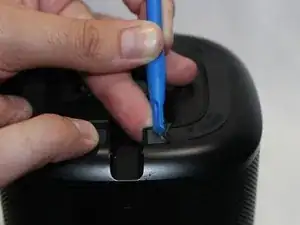

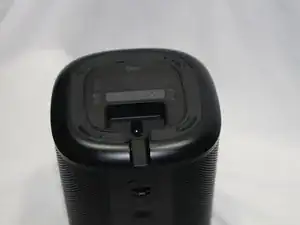

  1. usaBbBDLJNDfWMdm
    usaBbBDLJNDfWMdm
    FZK3GRjl32PXic3a

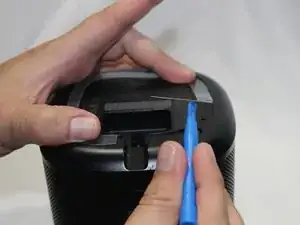

    y1YasRcElZVao6pC

    • Trenne jegliche Stromkabel vom Gerät.

    • Entferne die Gummifüße und Schraubenschutz mithilfe eines Öffnungserkzeuges.

    • Hinweis: Die Gummifüße und Schraubenschutz können als ein Teil entfernt werden, um den Zusammenbau einfacher zu machen.

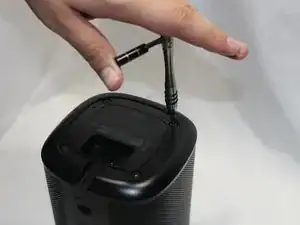

  2. 4EkQjavLKByFVJVE
    4EkQjavLKByFVJVE
    Wc1uefX2jiRMYr1H
    DXykovl1MOrqFTqe

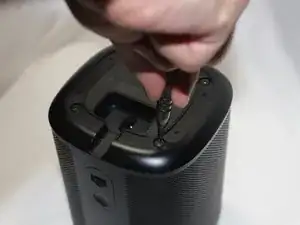

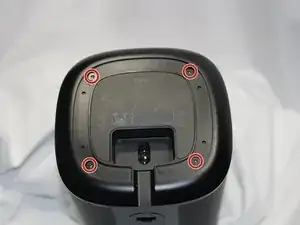

    • Entferne die vier 10mm Tory T10 Schrauben von der Unterseite des Lautsprechers.

    More specifics on the four 10mm Torx T10 screws at the bottom, step 2.

    ex: M3

    Thanks

    J Pappas -

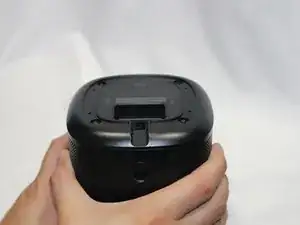

  3. MRXUMkYRPc26bSqp
    MRXUMkYRPc26bSqp
    s4HJvieC1YruHify

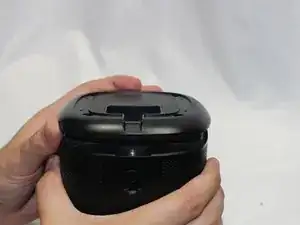

    • Drücke das Gehäuse leicht zusammen, um die untere Abdeckung zu entfernen.

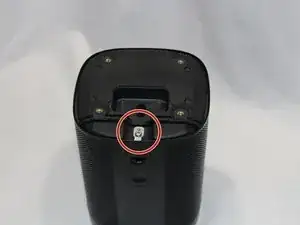

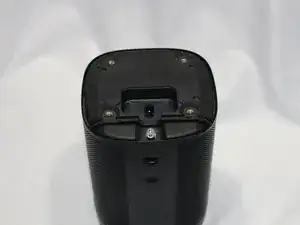

  4. FbUStLbNAKGaxOWg
    FbUStLbNAKGaxOWg
    Uaq4wNCVYhPPCrxg
    HB36AKuFlDDSmAMt

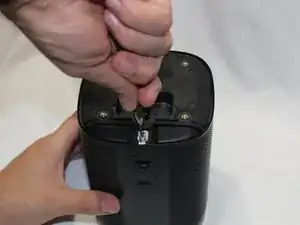

    • Der Clip ist sehr dünn und lässt sich leicht verformen.

    • Entferne die 8mm Torx T10 Schraube und den Clip.

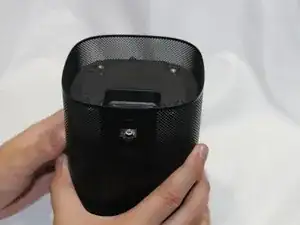

  5. 1DHmTOL1GUkrko1U
    1DHmTOL1GUkrko1U
    mbw2scALRUrUHfCY

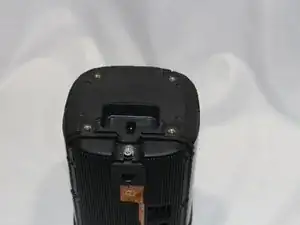

    • Schiebe das Gehäuse nach oben, um es zu entfernen.

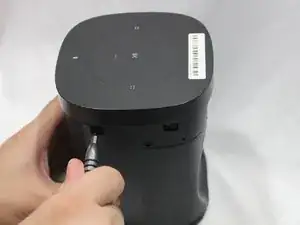

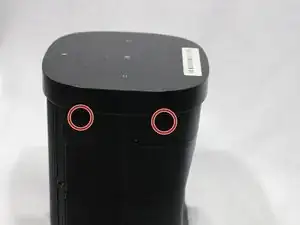

  6. DVMQO3Ux5FUiKlbm
    DVMQO3Ux5FUiKlbm
    WBlukvcgecJLInYe
    X443TR1cbUuL4KDG

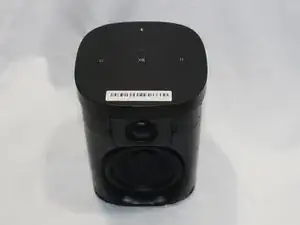

    • Verwende die Spitze eines Spudgers um die Abdeckungen zu entfernen, die die Schrauben verdecken.

    • Entferne die vier 9mm Torx T8 Schrauben um den Perimeter des Bedienfelds herum.

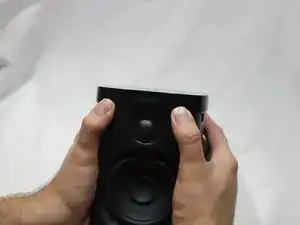

  7. 2jSXDFRhoxbVsYke
    2jSXDFRhoxbVsYke
    p5HvKERKpEVy2Rsl

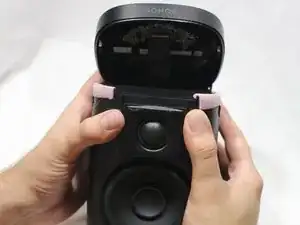

    • Mit der oberen hälfte des Gerätes in deine Richtung, drücke das Bedienfeld mit deinen Daumen nach oben.

    • Das Bedienfeld ist mit einem Flexkabel mit den Lautsprechern verbunden, arbeite also langsam.

  8. XKhcG4CFIEcNsSwA
    XKhcG4CFIEcNsSwA
    R3FKbQqfmeLWpj3m
    DDeZMtSBBIw33W4E

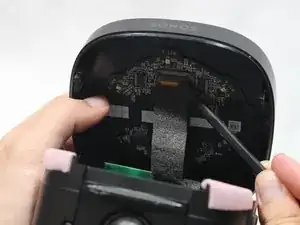

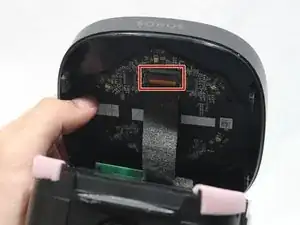

    • Verwende einen Spudger um den Arm des ZIF Verbinders.

    • Ziehe das Flexkabel des Bedienfeldes heraus.

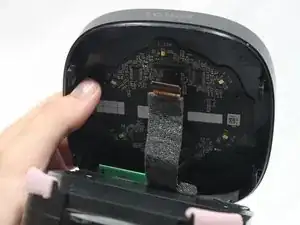

  9. 33WnTAYj6YnZirkH
    33WnTAYj6YnZirkH
    CSqBC3XQoNTUwniR

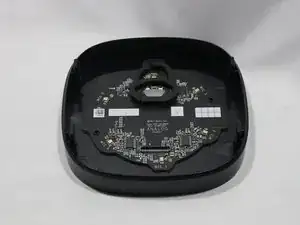

    • Ziehe das Bedienfeld vom Lautsprecher weg, um sie zu trennen.

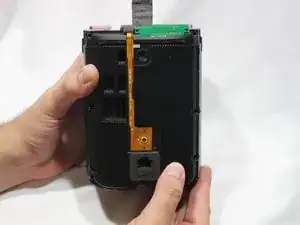

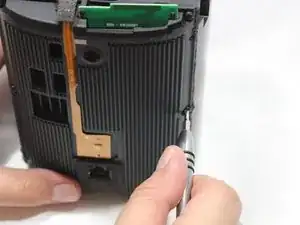

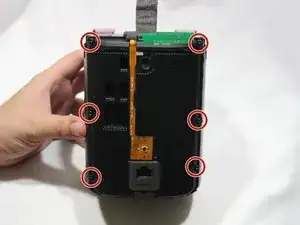

  10. CmYiWAUCmvnSZYFP
    CmYiWAUCmvnSZYFP
    lEmPJlHQENEfUEQG
    dHUHaoKuLTHdpQFk

    • Entferne die sechs 9mm Torx T8 Schrauben vom Motherboard-Panel

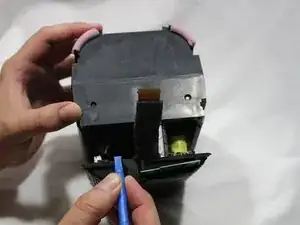

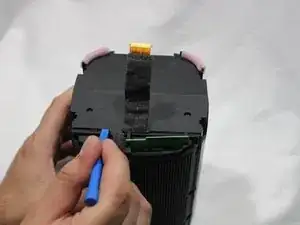

  11. qAhVvMibZZUBAACc
    qAhVvMibZZUBAACc
    T3SVxCcfwy4kgnHE

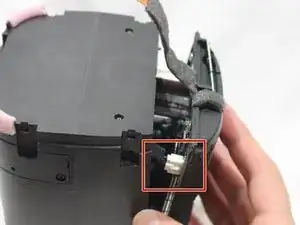

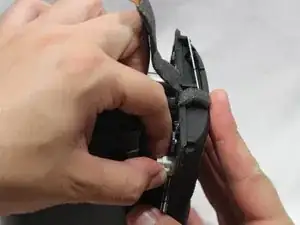

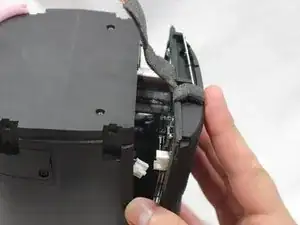

  12. UyE3wCYZgZGKOnIq
    UyE3wCYZgZGKOnIq
    AaCylYQoTfXK1ceI
    QiEs2wqMKONJ3rMC

    • Verwende deinen Daumen, um das Kabel des Lautsprechers vom Mainboard zu trennen.

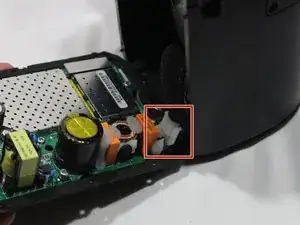

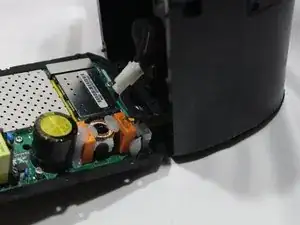

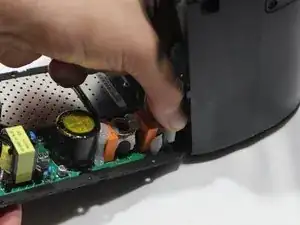

  13. 3CiUI41SO1NlE6wI
    3CiUI41SO1NlE6wI
    TQ1RXF6uYfOPppa3
    GwBSHlBDDAqcdfbK

    • Löse das Kabel des Netzteils, mithilfe deines Daumens, vom Mainboard.

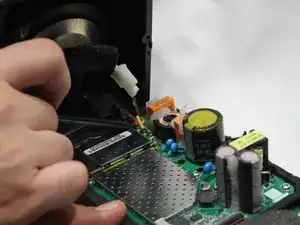

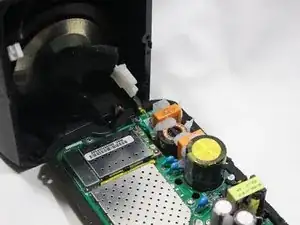

  14. 33lNbuKMiiQKdXA1
    33lNbuKMiiQKdXA1
    idnaIWJ6eOmLko2h
    funTrPKlN3HwsjT1

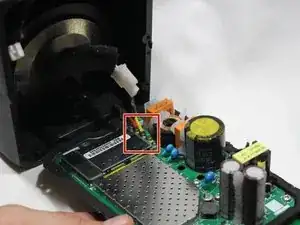

    • Verwende das spitze Ende eines Spudgers, um die rot, gelben und grünen Kabel, die den WLAN-Sender/Empfänger mit dem Mainboard verbinden.

    These terminals were covered with a big glob of wax on my motherboard, so I managed to remove the woofer without detaching the motherboard from the speaker housing. So, this step is optional, and really isn’t necessary.

    Steve Davies -

    The red and green need to be swapped around when reassembling it. Don't go off the picture above.

    avalanchenut -

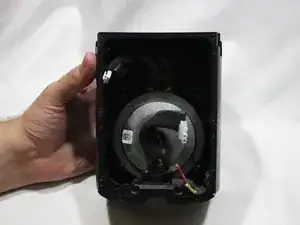

  15. WM3pZ3BfuHZAqLVW
    WM3pZ3BfuHZAqLVW
    usMXNmK3CrGGiabS

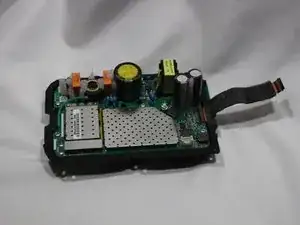

    • Entferne das Mainboard-Panel vom Gehäuse des Lautsprechers.

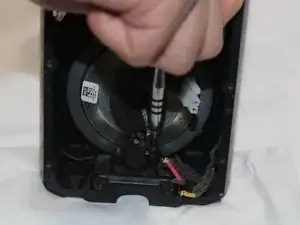

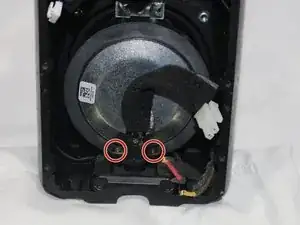

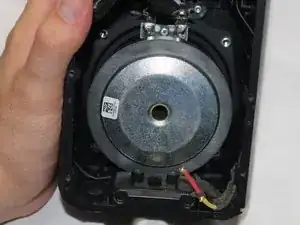

  16. BDGKGVCphn45tZMg
    BDGKGVCphn45tZMg
    23LaZqrqwU2igxfF
    AVgrrWlGhQF1sIuu

    • Der Tieftöner ist sehr Magnetisch, was das entfernen von Metallschrauben manchmal schwierig macht.

    • Entferne die zwei 9mm Torx T8 Schrauben vom Netzteilstecker.

    • Entferne den Stecker aus seinem Gehäuse.

    Brilliant, incredibly helpful. Somehow the adapter had come out of its slot. All working now. Thanks!

    Jolyon -

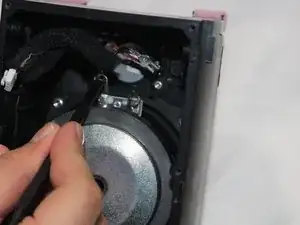

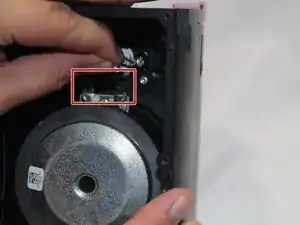

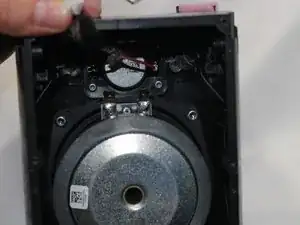

  17. tbituuNaliSQWJsP
    tbituuNaliSQWJsP
    f6ZZqYKedvJKULUI
    UEtJGaLFTpN2Dxds

    • Löse die Kabel des Woofers

    • Wenn es schwierig ist, die Tabs zu lösen, kann man das flache Ende eines Spudgers verwendet werden, um auf den mittleren Tab zu drücken und der Tab kann gezogen werden, um es zu entfernen.

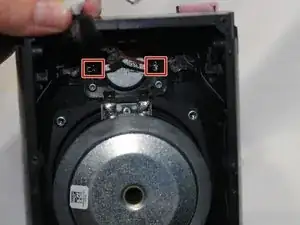

  18. ZvcpnpXmJ2ZNNQXW
    ZvcpnpXmJ2ZNNQXW
    oCrx1SvBDjR65KJL
    Gfwg6ZN2KuslbvxL

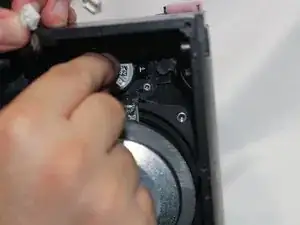

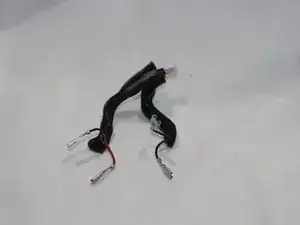

    • Löse die Kabel vom Hochtöner.

    This step is unnecessary unless you intend to remove the tweeter.

    Steve Davies -

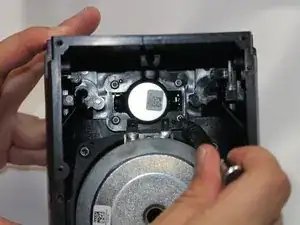

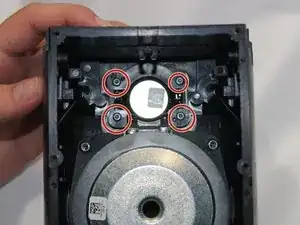

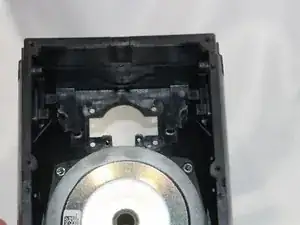

  19. pCZAUgVpKRx6gRQC
    pCZAUgVpKRx6gRQC
    LGM6UNeGtjoQsvZA
    dO2L5Kprjfc2ayr3

    • Entferne die vier 10mm Torx T10 Schrauben vom Hochtöner.

    • Entferne den Hochtöner aus dem Gehäuse.

    Likewise, this step is also unnecessary if you just want to remove the woofer.

    Steve Davies -

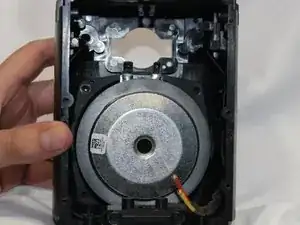

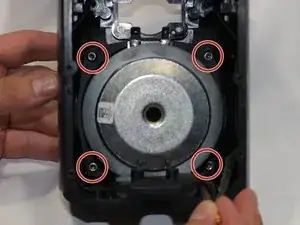

  20. Kp2thfNtwFRPaBJ2
    Kp2thfNtwFRPaBJ2
    jsCNciuksT4WeusB
    FdnOILuTMOjcO4cH

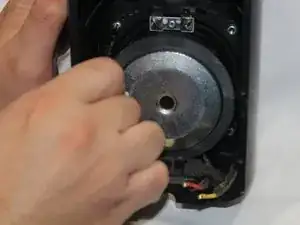

    • Entferne die vier 10mm Torx T10 Schrauben aus dem Lautsprecher.

    My screws were T20

    hoody -

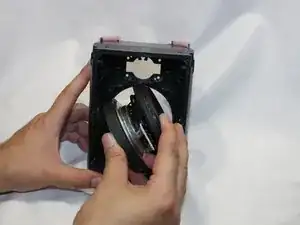

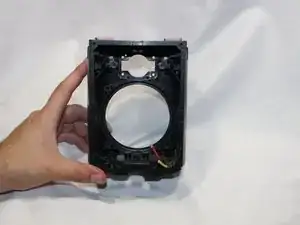

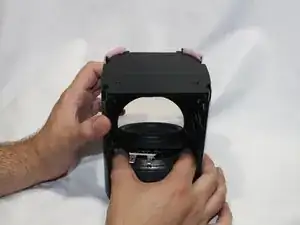

  21. rC6GrdaTEMHkb1Ti
    rC6GrdaTEMHkb1Ti
    eEOwGyg3ExrRLfUQ
    1ufsQbZ5SQCNrKFM

    • Der Lautsprecher sitzt passgenau in seinem Gehäuse, ein wenig vorsichtige Manipulation ist notwendig, um ihn aus einem Gehäuse zu entfernen.

    • Entferne den Lautsprecher aus seinem Gehäuse.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge der Anleitung in umgekehrter Reihenfolge.

Tinte & Feder

Marcus Glowa

Mitglied seit: 14/02/18

1046 Reputation

5 Kommentare

Any suggestion on where to buy these woofers (in Europe/Belgium)?

KimVM -

@mglowa Any idea where to buy a replacement woofer pictured above? Or what to look for, an equivalent perhaps?

Bryan Martinez -

This is the link to the replacement woofer that I used to repair my Sonos One in August 2024: https://www.aliexpress.com/item/10050071...

robotedward -

"SOTAMIA 1Pcs 3.5 Inch Midrange Woofer Speaker 4 Ohm 35W Bass Loudspeaker Aluminum Basin Hifi Music Sound Speaker Audio For SONOS"

56mm high,

75mm distance between adjacent screw holes

105mm diagonal distance between non-adjacent screw holes

97mm width of outer casing

robotedward -

Great guide - replaced the subwoofer using the part above. A few things to note:

Step 13: my unit didn't have an power adapter plug; wires soldered onto board

Step 14:my unit had hardened glue spread on the yellow/red/green cables making removal impossible.

There was no need to remove the tweeter to replace the woofer (steps 18/19).

markrwhite -
