Sonos Roam breites Flachbandkabel tauschen

Geschrieben von: Lauren Young

Kommentare: 16

Sonos Roam breites Flachbandkabel tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

40 Minuten

Einleitung

Wenn an deinem Sonos Roam nichts mehr geht, dann Versuche, ob ein Austausch des breiten Flachbandkabels hilft.

Dieses Flachbandkabel verbindet die Hauptplatine mit der inneren Leiterplatte. Dadurch werden Energie und Daten übertragen.

Bevor du dich ans Reparieren machst, überprüfe, ob ein einen Neustart des Gerätes Abhilfe bringt.

Bei manchen Schritten wird ein iOpener empfohlen (nicht zwingend). Damit wird das Lösen des Klebers erleichtert, mit denen manche Teile verbunden sind. u Hier erfährst du, wie der iOpener richtig verwendet wird.

Werkzeuge

Schritt 1

Schalte den Sonos Roam aus, bevor du mit der Reparatur beginnst.
Nimm einen Spudger und heble die Abschlusskappe mit den Tasten hoch.
Heble ringsum, um den Kleber zu lösen.

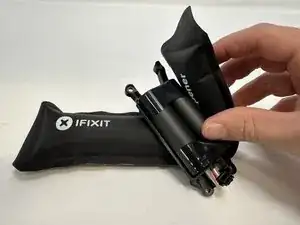

Wenn sich der Kleber nicht leicht lösen lässt, dann erwärme ihn mit einem iOpener, einem Fön oder ähnlichem Gerät.

What about IP67 rating? Am I going to lose the water resistance rating if I do not reapply some glue or additional adhesive when reassembling things back?

Askar -

Schritt 2

Drehe das Gerät um, so dass die andere Kappe oben ist.
Löse den Kleber mit dem Metallspudger ab.
Wenn sich der Kleber nicht leicht lösen lässt, dann erwärme ihn mit einem iOpener, einem Fön oder ähnlichem Gerät.

Schritt 3

Stelle das Gerät so ab, dass das Sonos Logo oben ist.
Entferne die beiden 6 mm Torx T6 Schrauben.

my sonos roam sl used t7 screws here

Arndt Kurek -

Schritt 4

Drehe das Gerät um.
Entferne die beiden 6 mm Torx T6 Schrauben.

Schritt 5

Drehe das Gerät wieder um, so dass das Sonos Logo oben ist.
Schiebe ein Plektrum in den Spalt zwischen dem Lautsprechergitter und dem restlichen Lautsprecher ein und heble das Lautsprechergitter ab.
Wenn sich der Kleber nicht leicht lösen lässt, dann erwärme ihn mit einem iOpener, einem Fön oder ähnlichem Gerät.

wichtig darauf zu achten, dass nicht versehentlich nur das dünne 1mm Gitter abgelöst wird sondern das dünne Gitter an dem dicken Gitter (oben und unten jeweils etwa 12mm) bleibt.

CK1 -

Schritt 6

Entferne die sechs 7 mm Torx T10 Schrauben.

Schritt 7

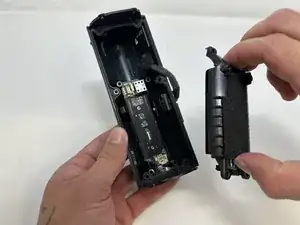

Löse das Lautsprechermodul sorgfältig vom Gerät ab.
Drücke den Stecker mit einer Pinzette fest in der Mitte zusammen und ziehe ihn aus seinem Anschluss heraus.
Entferne das Lautsprechermodul vom Gerät.

Schritt 8

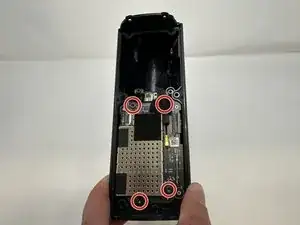

Entferne die vier 7 mm Torx T10 Schrauben.

Schritt 9

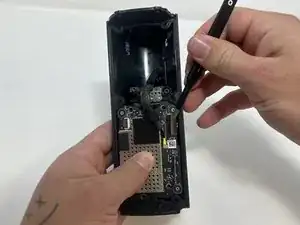

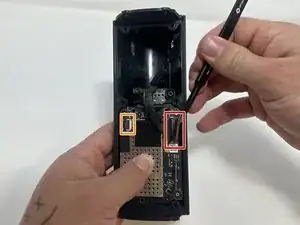

Klappe den Sicherungsbügel am breiten Flachbandkabel mit einer Pinzette hoch.
Fasse das breite Flachbandkabel mit der Pinzette und ziehe es nach oben aus dem Anschluss heraus.
Klappe den Sicherungsbügel am schmalen Flachbandkabel mit einer Pinzette hoch.
Fasse das schmalen Flachbandkabel mit der Pinzette und ziehe es nach oben aus dem Anschluss heraus.

A diagram of how the latch works would be helpful as well as the photo

Neil Makaroff -

When re-assembling, I used tweezers to put the ribbons in place. The ribbons have keys that stick out, and the ribbon must be far enough toward the latch for the ribbons' keys to be past the notches on the white-ish mount point. With the ribbon mostly flat, I closed the latch. Everything is working.

Matt Burke -

Schritt 10

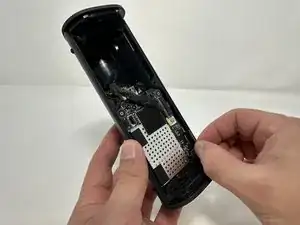

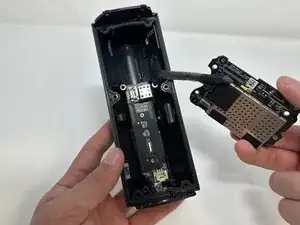

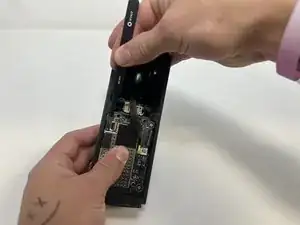

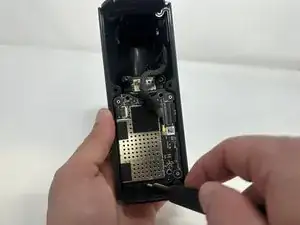

Fasse das Metallstück, welches an der Hauptplatine befestigt ist.
Ziehe es nach oben und entferne die Hauptplatine.

Schritt 11

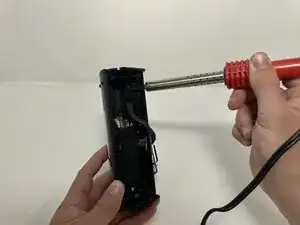

Ein Lötkolben ist heiß, verbrenne dich nicht.

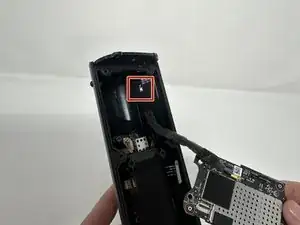

Entlöte das Kabel, mit dem die Hauptplatine am Lautsprecher angeschlossen ist.

is it necessary to desolder the board to replace the battery? it appears subsequent steps just push it to the side...

Daniel Rodriguez - 28/03/24

Same here, not sure if that is a necessary step to replace the battery

Askar -

I made the repair without soldering. Works without any problem

Ze si -

Same here. No need to desolder

Neil Makaroff -

Schritt 12

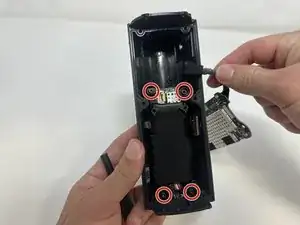

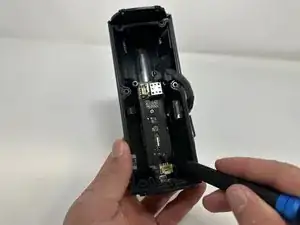

Entferne die vier 7 mm Torx T10 Schrauben.

Schritt 13

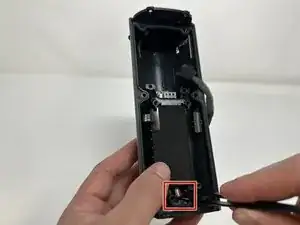

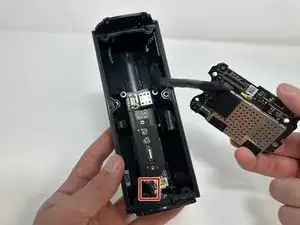

Drücke den Stecker in der Mitte fest mit einer Pinzette zusammen.
Ziehe den Stecker aus seinem Anschluss heraus.
Entferne den Akku vom Gerät.

Schritt 14

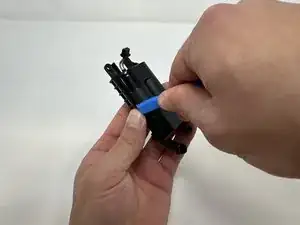

Heble den Akku mit einem Öffnungswerkzeug aus seinem Gehäuse heraus.
Wenn sich der Kleber nicht leicht lösen lässt, dann erwärme ihn mit einem iOpener, einem Haartrockner oder ähnlichem Gerät.

I used the iOpener plastic cards to shove between the battery and the case on both sides to break the adhesive.

Matt Burke -

Schritt 15

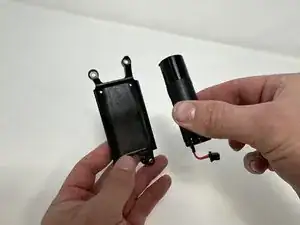

Entferne den Akku vom Gehäuse.

Step 11 is optional. There is no need to unsolder the circuit board to get the battery out, you can pry the cable off and move the board out of the way while it is still attached to the case.

Kristoffer Rydquist -

Agree with prior comment, did not unsolder wire and still completed successful battery change.

FYI, my Sonos battery most probably failed as the charger was not sufficient power. This was not in any literature but Sonos help line stated minimum power needed.

Paul Ukrainetz -

I also agree that step 11 is unnecessary. No need to unsolder anything, just carefully flip the board out of the way. This lead is going to one of the antennas, so I would not want to deal with resoldering this micro-coax. Hardest part is dealing with all the adhesive.

Matt Schirmacher - 25/07/24

Bravo pour les explications très claires, précise et bien illustrées !! Il est vrai que dessouder le fil n'est pas nécessaire .. de si quelqu'un peut dire à SONOS qu'un petit interrupteur à pression serait bien utile pour un hard reset des enceintes plutot que de devoir démonter les batteries :-)

Teran -

Schritt 16

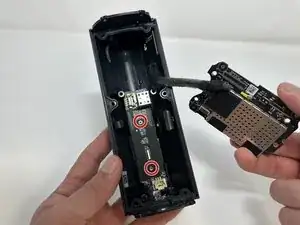

Entferne die beiden 5 mm Torx T9 Schrauben.

Schritt 17

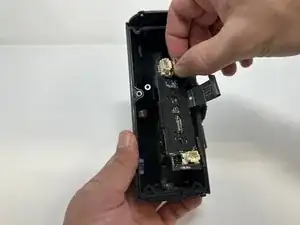

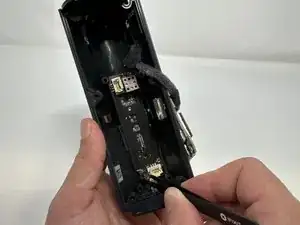

Fasse den Stecker fest in der Mitte mit einer Pinzette.
Ziehe den Stecker aus seinem Anschluss heraus.

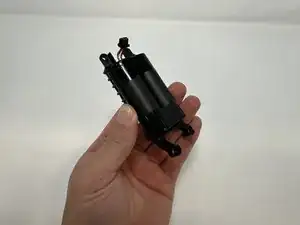

Fasse die Metallbox auf der inneren Leiterplatte und ziehe sie damit heraus.

Schritt 18

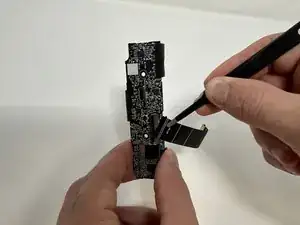

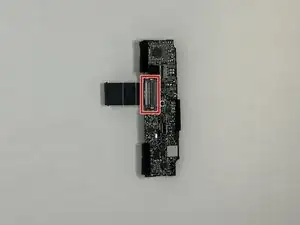

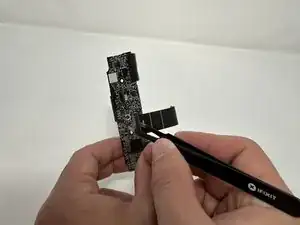

Drehe die innere Leiterplatte herum, so dass die Taste und der USB-C-Anschluss nach oben zeigen.
Klappe den Sicherungsbügel am Anschluss des breiten Flachbandkabels mit einer Pinzette hoch.
Ziehe das breite Anschlusskabel von der inneren Leiterplatte ab und entferne es.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
