Einleitung
Bei einem Upgrade der GPU, der Grafikkarte oder des Speichers kann eine Erneuerung des Motherboards nötig sein.
Folge dieser Anleitung, um das Motherboard sicher zu entfernen und zu ersetzen.
-
-

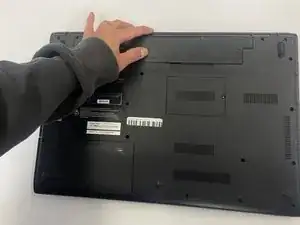

Lege den Laptop auf die Vorderseite.
-
Suche nach der Akku-Abdeckung am oberen Rand der Laptoprückseite. Dort siehst du zwei Riegelschieber.
-

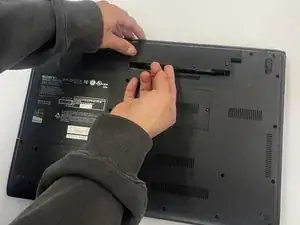

Schiebe die Riegel nach oben um den Akku zu entfernen. Lege ihn beiseite.
-
-
-

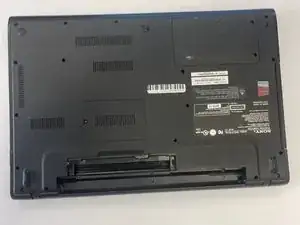

Drehe den Laptop so, dass das leere Akku-Fach unten liegt.
-

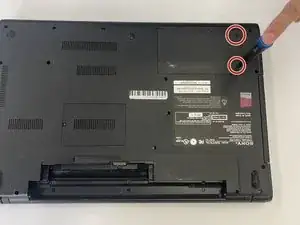

Entferne die zwei Schrauben der Festplattenabdeckung mit einem T5 Torx Schraubendreher. Lege diese beiseite.
-
-
-

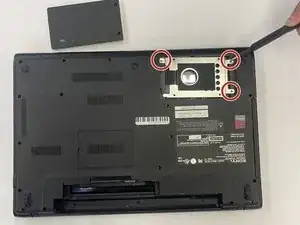

Entferne die drei Schrauben, mit der die Festplatte im Gehäuse verschraubt ist.
-

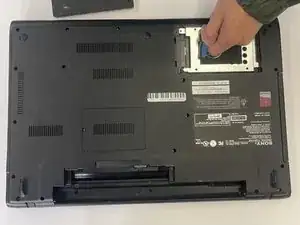

Entferne die Festplatte vorsichtig aus dem Laptop mithilfe des blauen Bands. Lege sie beiseite.
-
-
-

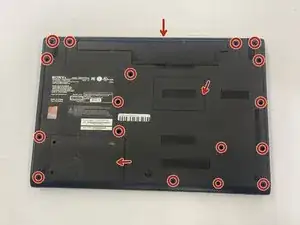

Entferne alle Schrauben der Rückseite des Laptops.
-
Hebe die Rückseite vorsichtig vom Laptop ab.
-
-
-
Entferne die Kabel vom Lüfter und schraube den Kühlkörper ab.
-

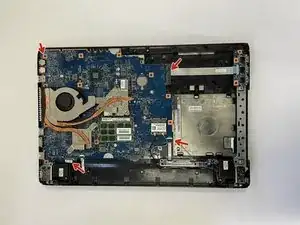

Entferne vorsichtig die Laschen an den Kanten des Motherboards.
-
Entferne die Befestigungsschrauben des Motherboards und lege sie beiseite.
-
Hebe das Motherboard leicht an und ziehe das Tastaturkabel vom Motherboard ab.
-

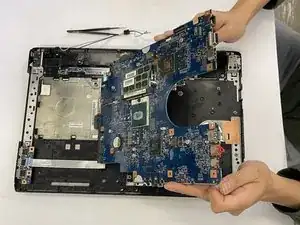

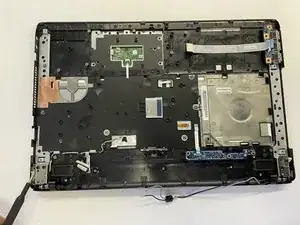

Wenn du ALLE Kabel abgesteckt hast, hebe das Motherboard vorsichtig heraus.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
