Einleitung

Diese Demontageanleitung ist umfassend genug, um den Verschlussmechanismus bei Bedarf auszutauschen.

Ich begann mit der Demontage, weil ich dachte, der Verschluss sei kaputt, aber als ich den Verschluss erreichte, fand ich eine lockere Schraube an der Sensorhalterung, die das Problem verursachte, indem sie den Verschluss einklemmte. Ich habe die Sensorhalterung repariert, die Kamera wieder zusammengebaut, und sie funktioniert. So habe ich $2000 gespart. Auf keinen Fall hätte ich eine so teure Kamera zerlegt, wenn sie funktioniert hätte.

Ich würde die Reparaturfähigkeit dieser Kamera als ziemlich hoch einstufen. Sehr wenig Klebstoff. Es werden einfache Kreuzschlitzschrauben verwendet. Ich habe eine Menge meiner vorhandenen iFixIt-Werkzeuge für die Anschlüsse usw. verwendet.

Ich habe die Demontage als schwierig empfunden, weil die Entfernung der Hauptplatine besonders viel Kabelsalat mit sich bringt.

  1. mCBGJ4gS2wnROuBE
    • Entferne die SD-Karten und den Akku.

    • Die EVF-Abdeckung (die Abdeckung vom Elektronischen Sucher) lässt sich durch Aufklappen abnehmen, es gibt keine Schrauben.

  2. hhiWBtG1LR11DJan
    hhiWBtG1LR11DJan
    eTkYhDeKfvoIWmZN
    LUsZtFojmDpBwcit

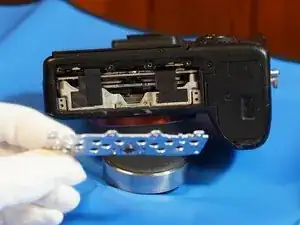

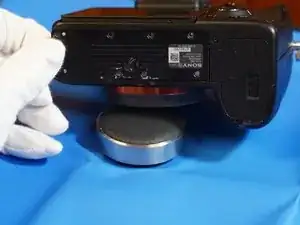

    • Drehe acht Schrauben an den Bodenplatten heraus und entferne sie. Die Metallabdeckungen werden beide von den gleichen Schrauben gehalten.

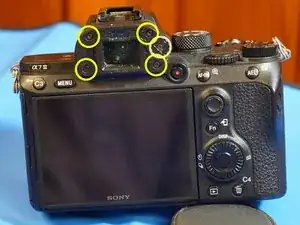

  3. ACYTliKLyianeMSD
    • Entferne die Schrauben des elektronischen Suchers, einschließlich der Schraube, mit der der Fokusknopf befestigt ist.

    • Nimm einen Spudger und halte damit den Fokusknopf fest, so dass er sich nicht drehen kann, während du die Schraube löst.

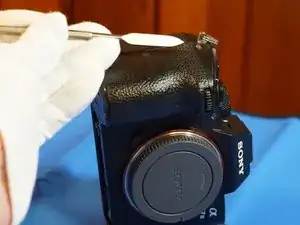

  4. nbJICFPCCuckAsrV
    nbJICFPCCuckAsrV
    mCTANWqFuLqoJ2aM
    AvWEaWESkgXDYxyY

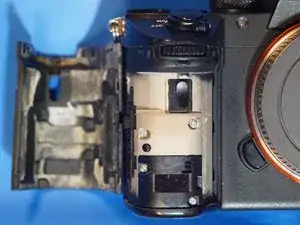

    • Um an die darunter liegenden Schrauben zu gelangen, muss der Gummigriff der Kamera entfernt werden. Gehe mit einem Spatel unter eine Ecke und ziehe ihn langsam ab.

  5. WQcMqFOSJLGVw2b2
    • Die Schraube mit dem roten Kreis ist kürzer. Beachte dies für den Wiedereinbau.

  6. YIAGYbEWGqGLHoBl
    YIAGYbEWGqGLHoBl
    nm4G2VPcRPVhQQiN

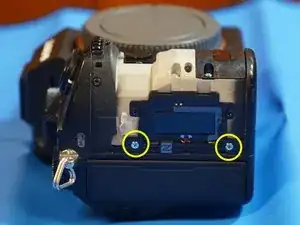

    • Du musst sind Schrauben entfernen, um die Kamerarückseite in einem Stück zu entfernen.

    • Beachte die silbernen Schrauben hinter dem Gummigriff.

  7. sVAJGOBFJedxN6Fh
    • Denke an die einzelne Schraube hinter dem Display. Diese wird benötigt, um die Kamerarückseite zu entfernen.

  8. k5U6VXD4KFBRN2gN
    k5U6VXD4KFBRN2gN
    v6EqZCUTDsGoiwjr
    • Die hintere Abdeckung lässt sich leicht aufhebeln. Wenn es schwer geht, überprüfe, ob noch Schrauben vergessen worden sind..

    • Es gibt nur ein Flachbandkabel, das die gesamte Rückseite verbindet und entfernt werden muss, wenn die Rückseite lose ist. Es handelt sich um einen ZIF-Anschluss. Zum Lösen musst du den Sicherungsbügel zur Oberkante der Kamera hin klappen.

  9. WxtHRFgLLM2LSO1Q

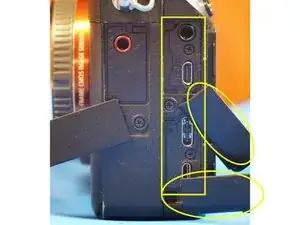

    • Beachte, dass an dieser Stelle die Anschlussabdeckungen (HDMI/Kopfhörer und USB-C/Multi) mit der Rückabdeckung abfallen. Beim Zusammenbau musst du zuerst die Abdeckungen einsetzen, bevor du die Rückseite wieder einbaust.

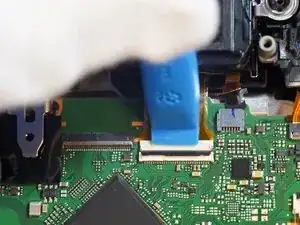

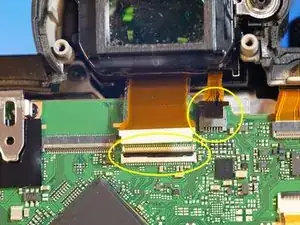

  10. qDZMeQOwPNZHvnTu
    qDZMeQOwPNZHvnTu
    LCXQSJJV5PXANVcj
    tuZJXnyBbdlbNXha
    • Es gibt 2 Anschlüsse für den EVF (Elektronischer Sucher).

    • Ein ZIF-Anschluss. Der Sicherheitsbügel muss nach unten geklappt werden.

    • Die andere hält einfach durch Reibung.

    • Der EVF (Elektronischer Sucher) kann vorsichtig herausgedrückt werden.

    • Entferne auch vorsichtig die Polsterung hinter dem EVF. Sei vorsichtig, denn sie kann brüchig sein.

  11. a5V33i1mUhYhZAa5
    • Klappe die Sicherungsbügel an den beiden ZIF-Anschlüssen nach oben und trenne die Kabel ab.

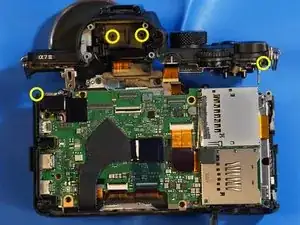

  12. HHgsR46yH2X1hsXH
    HHgsR46yH2X1hsXH
    S1UTaCSkCsZAcyue
    bieFWvtVHlMat3Ev
    • Die Oberseite ist mit insgesamt sieben Schrauben befestigt.

    • Eine Schraube befindet sich unter der Stelle, an der die Kamera mit a7iii beschriftet ist. Es ist die silberne Schraube auf der rechten Seite im Gegensatz zu der schwarzen Schraube auf der linken Seite in einer ähnlichen Position.

    • Zwei Schrauben sind hinter der Stelle, wo der EVF war, teilweise durch das Pad versteckt. Sie sind silbern, obwohl sie auf den Fotos schwarz aussehen.

    • Eine silberne Schraube befindet sich oben rechts auf der Rückseite, wo sich der Belichtungseinstellknopf befindet.

    • Eine schwarze Schraube befindet sich im Akkufach.

    • Zwei Schrauben befinden sich unter der Stelle, wo der Gummihandgriff war.

  13. SGrePOeCRl3UjxrC

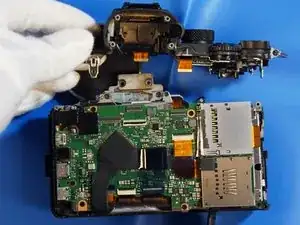

    • Wenn alle Schrauben entfernt und die Kabel abgetrennt sind, lässt sich die Oberseite der Kamera leicht abheben.

  14. sxw4YiIpiPIcHPMT
    sxw4YiIpiPIcHPMT
    y36mHCDslGGCF5Tl

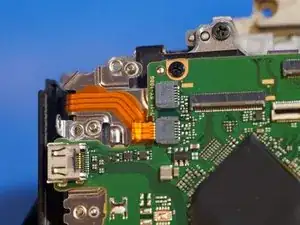

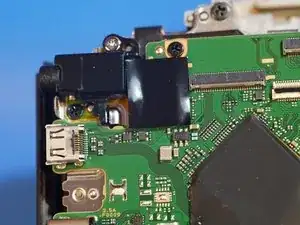

    • Halte eine kleine Tüte für die Teile der Kopfhörerbuchse bereit.

    • Ziehe das Isolierband von der Kopfhörerbuchse ab. Achte darauf, dass du dabei nicht das darunterliegende Flachbandkabel beschädigst.

    • Trenne den Stecker ab. Es gibt nur einen.

    • Entferne die beiden Schrauben, mit denen die Kopfhörerbuchse befestigt ist.

  15. wDPUUmaGPpxbIHuA
    wDPUUmaGPpxbIHuA
    qgDA2rvbfq1TYEAf
    xPYbfywyRZoVaylK

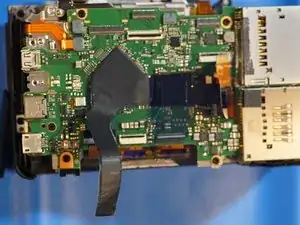

    • Um an einige Bauteile heranzukommen, muss das Antistatikband vorsichtig nach oben abgezogen werden. Wenn etwas im Weg steht, dann schneide es nicht ab, sondern biege es aus dem Weg.

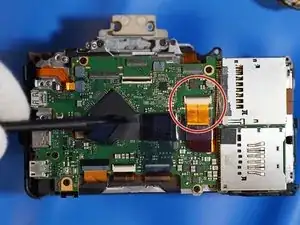

  16. riSDMeP4gOXoitJM
    • Den Akkuanschluss kannst du daran identifizieren, dass er nur zwei ziemlich breite Leitungen hat. Es handelt sich um einen ZIF-Anschluss, klappe den Sicherheitsbügel zur Unterseite der Kamera.

  17. jv1IJluAAcEqqJyi

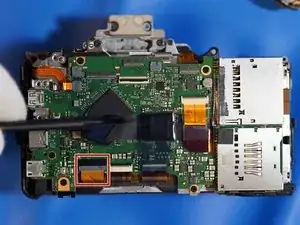

    • Der Stecker des Bildstabilisators unter dem Antistatikband des Prozessors hält durch Reibung.

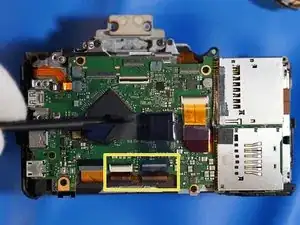

  18. WuWLOvwJTfIdJqcM
    • Weiter geht´s mit zwei ZIF-Anschlüssen der Bildverarbeitung. Klappe die Sicherungsbügel zur Unterseite der Kamera hin.

  19. A2jmoGdapGuLlZEK

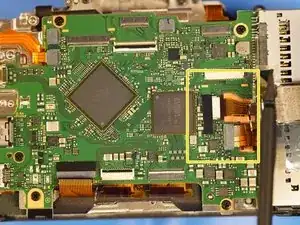

    • Unter dem Akkustecker sind zwei weitere durch Reibung befestigte Stecker. Der obere gehört zum Verschluss, der untere zum E-mount.

  20. ekrtrSUu3PTaXuaM
    • Der Stecker für das Mikrofon oben links hält durch Reibung.

  21. VOxwl4PDUMTuALWl
    • Ein Stecker (unter den vielen Anschlüssen) auf der gegenüberliegenden Seite. Er hält durch Reibung.

    • Ziehe beim Zusammenbau eine der Schrauben gegenüber den Anschlüssen leicht an. Fixiere dann die Hauptplatine mit einer der längeren Schrauben mit soviel Abstand so, dass du den Stecker für den Vielfachanschluss einschieben kannst.

    • Auf diese Weise gelingt es. Der Stecker ist eigentlich so konstruiert, dass er eingesetzt werden soll, wenn die Hauptplatine eingebaut ist. In der Hauptplatine gibt es einen Ausschnitt, der es erlaubt, das Kabel einzuschieben. Es handelt sich um den Stecker für den Lademotor.

  22. yCRipiEhCVMDfVPC
    • Entferne die fünf Schrauben, mit denen die Hauptplatine befestigt ist.

    • Führe den Akkustecker durch die Öffnung, damit du die Hauptplatine zur Oberseite der Kamera hin klappen kannst.

    • Zwei Stecker vorne an der Hauptplatine werden durch Reibung gehalten.

    • Die beiden Kabel lassen sich beim Zusammenbau leichter wieder anschließen, wenn du die Kabel mit hochgeklappter Hauptplatine ansteckst, dann herunterklappst und erst dann das Akkukabel wieder durch die Öffnung führst.

    • Das WiFi-Antennenkabel hat nur eine Leitung und hält durch Reibung. Schließe es beim Zusammenbau bei hochgeklappter Hauptplatine an, klappe erst dann die Hauptplatine herunter.

  23. LgFJw6iAQTNVBUeh

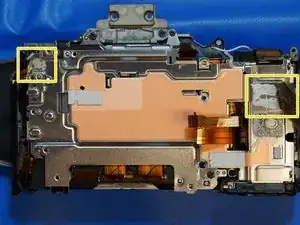

    • Dieser Block wird zusätzlich zu den Schrauben mit zwei Kabeln festgeklebt. Löse die Kabel vorsichtig ab.

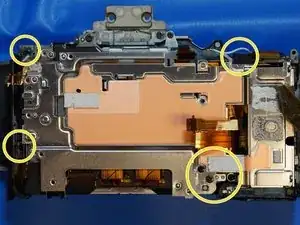

  24. qgTfweMInBqvvEDy
    • Diese Einheit ist mit vier Schrauben befestigt.

    • Entferne die Abdeckung. Der Bildstabilisator/Verwacklungsschutz wird freigelegt.

  25. 4LeRbRaRfQQ4QPeW
    • Bei diesem Bild ist der Verwcklungsschutz abgenommen.

    • Merke dir vor dem Ausbau des Verwacklungsschutzes unbedingt die aufgedruckten Nummern und Positionen der Unterlegscheiben. Sie können an drei Stellen mit je bis zu zwei Scheiben sein. Bei mir waren es insgesamt vier Scheiben. Die Markierungen geben die Dicke in 0,01 mm an. Beim Zusammenbau muss es wieder genauso eingestellt werden.

    • Mit diesen Scheiben wird die Lage des Sensors gegenüber dem Objektiv justiert.

  26. XL5K5w2v3lrq1xOA
    XL5K5w2v3lrq1xOA
    FFBXc2iZL6CJH2Gt

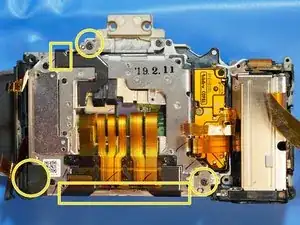

    • Der Verwacklungsschutz ist mit drei Schrauben und Klebeband befestigt.

    • Merke dir die Position der Unterlegscheiben und entferne dieses Teil sehr vorsichtig, da der Sensor daran befestigt ist und freigelegt wird. Die Befestigung des Sensors ist biegsam und zerbrechlich.

    • Hier siehst du meine Reparatur: die untere Schraube ist herausgekommen und die oberen Befestigungen sind deswegen ausgebrochen. Die lose untere Schraube hat meinen Verschluss verklemmt, so dass ich dachte, dass der Verschluss kaputt wäre.

  27. vFkRCRplxXmhWMgT
    • Entferne die vier Schrauben, mit denen die Verschlusseinheit befestigt ist. Die Kabel sind bereits abgetrennt.

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge diese Anweisungen in umgekehrter Reihenfolge.
