Steam Deck OLED Chip Identifikation

Veröffentlicht: 22/11/23

Teardown

Einleitung

Einige Bilder und Identifikationen für die Chips des Steam Deck OLED von Valve.

Ein besonderes Dankeschön für unser Mitglied CChin für seine Mitarbeit!

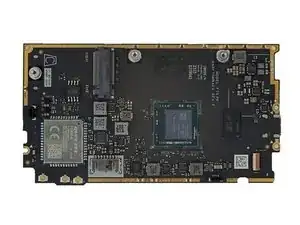

  1. hXb6RgPCdkWEIkHe
    hXb6RgPCdkWEIkHe
    ZQNfmadGIhqXZPJN

    • AMD/Valve 100-000000932 Prozessor

    • Micron MT62F1G64D4AH-023 WT:B 8 GB LPDDR5 SDRAM Speicher

    • Winbond W25Q128JW 16 MB serieller NOR Flashspeicher

    • Monolithic Power Systems MP2762A Akkulader, 2 Zellen

    • Analog Devices MAX98389 Class-D Audioverstärker

    • Monolithic Power Systems MP8892 Leistungsmanager

    • Monolithic Power Systems MP2845 Multiphasenkontroller

    What is BTZP A440 chip?

    Aleksander Volochaev -

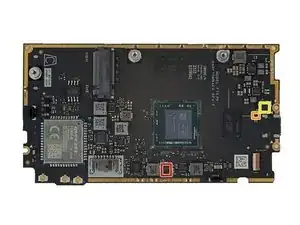

  2. eo4ALSAbAJrVFrvE

    • Vermutlich Monolithic Power Systems MP86902-B DC-DC Konverter

    • Diodes Incorporated PI3USB102 SPDT analoger doppel-Switch

    • Texas Instruments TPD6S300A USB-C Anschlusskontrolle

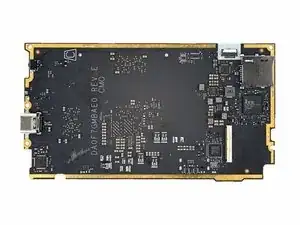

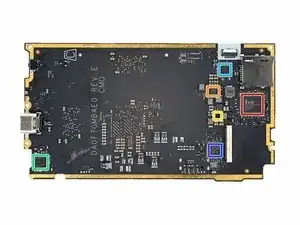

  3. SUOHWffdmXOKJQWK
    SUOHWffdmXOKJQWK
    KTYBKEoZMGghD2XO

    • Vermutlich ITE Tech IT81302VG embeddded Kontroller

    • Monolithic Power Systems MP8892 Leistungsmanager

    • Silicon Mitus SM3010A Leistungsmanager

    • Nuvoton NAU88L21YG Audio Codec

    • O2Micro OZ711 Kartenleser-Kontroller

    • Analogix ANX7580 DisplayPort zu einfachem MIPI Receiver Konverter

    You have datasheet for this IT81302VG

    WeirdStore Studio -

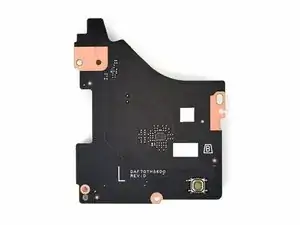

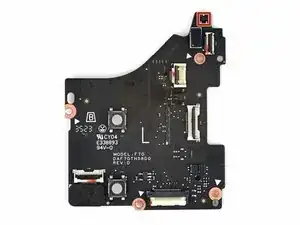

  4. mGcBaALgkspQSuHg
    mGcBaALgkspQSuHg
    ABHEPUy5i6BufDjV

    • Vermutlich Allegro MicroSystems Hall Sensor

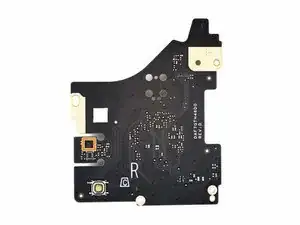

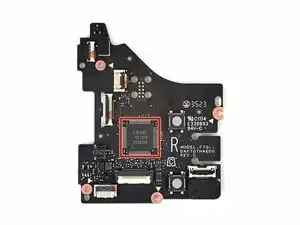

  5. CefENQFQFHZFW1lo
    CefENQFQFHZFW1lo
    AQ3uPQH3f5gCHwcv

    • Renesas R7FA4E10B2CFM 32-Bit ARM Cortex-M33 Microcontroller

    • Bosch Sensortec BHI160B 6-Achsen Beschleunigungssensor und Rotationssensor
