Einleitung

Diese Anleitung zeigt, wie die Rückabdeckung am Steam Deck OLED ausgetauscht wird.

Denke bei der Arbeit an elektronischen Geräten an allgemeine Sicherheitsvorkehrungen gegen elektrostatische Entladungen.

Die Anleitung beschreibt nur wie die Hauptplatine deiner Konsole physikalisch ersetzt werden kann. Eventuell benötigst du noch Software-Tools und Kalibrierungen, um die Hauptplatine wieder in voll funktionsfähigen Zustand zu versetzen.

Um die Reparatur abzuschließen, benötigst du neue Wärmeleitpaste.

  1. wg1CPbiBgYbiTVlf
    wg1CPbiBgYbiTVlf
    nJjXUM3KksnJHIgN
    mLdVpQ6WWvINGWuE
    • Schalte dein Steam Deck aus und entlade die Batterie auf unter 25%, bevor du mit der Reparatur beginnst, da ein geladener Lithium-Ionen-Akku gefährlich sein kann, wenn dieser versehentlich angestochen wird.

    • Als extra Vorsichtsmaßnahme, empfiehlt Valve das Steam Deck im BIOS in den battery storage mode (Akkuspeichermodus) zu versetzen. Hier steht, wie das geht.

    • Schalte dein Steam Deck aus und stecke alle Kabel aus.

    • Wenn du eine microSD-Karte angeschlossen hast, dann musst du sie entfernen, bevor du das Steam Deck öffnest. Wenn du die Rückseite ausbaust, ohne die Karte zu entfernen, kann sie in zwei Teile zerbrechen.

    • Beim Reparieren kann es manchmal hilfreich sein, das Steam Deck auf seine Hülle zu legen, um die Thumbsticks nicht zu beschädigen und Wackeln zu verhindern.

  2. CU2nvWsgJGWI2Rut
    CU2nvWsgJGWI2Rut
    HUaIpoLKT3gGOD53
    • Entferne die acht 5,8 mm Torx T6 Schrauben, mit denen die Rückabdeckung befestigt ist.

    • Halte während der Reparatur die Schrauben gut geordnet und achte darauf, dass jede wieder an ihren ursprünglichen Platz zurück kommt.

  3. rEBEVxNkrDU5dsek
    rEBEVxNkrDU5dsek
    rIRRhvkBKVWODhWI
    A4aS52mtPxxkwit5
    • Setze ein Plektrum steil zwischen Rückabdeckung und Vorderschale in der Nähe eines Auslösers ein.

    • Wenn es dir nicht gelingt, das Plektrum einzusetzen, versuche es an der Ober- oder Unterkante des Steam Deck OLED, bevor du es zum Griff hin schiebst.

    • Schiebe das Plektrum an der Kante des Griffs entlang und löse die Rasten, mit denen er an der Vorderschale befestigt ist.

  4. yYcl1PRUGUuYu2AV
    yYcl1PRUGUuYu2AV
    Z61KAZVNuuuFxgBL
    5ji5HRJa5qu1niLI
    • Setze das Plektrum nochmals ein und schiebe es zum Lösen der Rasten an der Ober- und Unterkante entlang, bis die Rückabdeckung abgelöst ist.

  5. 3hO2o6jhWtTFtqUB
    3hO2o6jhWtTFtqUB
    HZa1Pau2KaJcrM1I
    2pXBrjoLgvKGSFGx
    • Fasse den Griff an, der sich noch nicht gelöst hat und ziehe ihn von der Vorderschale weg, bis sich die restlichen Rasten geöffnet haben.

    • Entferne die Rückabdeckung.

  6. OKJYYpHQNvn4X1nk
    OKJYYpHQNvn4X1nk
    GaA5rrvDLfGCHRBc
    d6WmlRapenltwItT
    • Fasse die Zuglasche am Akkukabel links vom Akku an.

    • Ziehe das Akkukabel kräftig gerade - von der Abschirmung der Hauptplatine aus zum Akku hin - aus seinem Anschluss heraus und trenne es ab.

    • Dieses Kabelbündel ist ziemlich steif. Wenn du Schwierigkeiten hast, dann fasse die Zuglasche nahe am Ende des Steckers nach und schiebe es beim Herausziehen behutsam hin und her.

    • Wenn die Zuglasche zu reißen scheint oder sogar reißt, dann entferne die Abschirmung der Hauptplatine und trenne das Kabel mit einem Spudger ab.

    • Wenn das Akkukabel sich löst, kann es eventuell die Abschirmung der Hauptplatine hochschieben. Keine Angst, es kann nichts passieren.

    The pull tab can come off revealing the wires. The instructions should be updated to reflect that catch.

    Khurram Tariq -

    Hallo,

    gibt es die Abschirmung auch als Ersatzteil irgendwo zu kaufen?

    Danke

    Yannick B. -

    Bad step. Remove the shield plate from the next step first then safely disconnect the battery. Using this type of pull force here made the pull tab peel away exposing the wires.

    Jaspal Goshal -

  7. 2GFAlFaM62QyIqmL
    2GFAlFaM62QyIqmL
    IMJHriGYVTmlmpNE
    AuiMjoWPJP3rNUSW
    • Klappe den kleinen weißen Sicherungsbügel am ZIF-Anschluss des Verbindungskabels zur rechten Tastenplatine mit einem Spudger hoch.

    • Fasse die Zuglasche am Kabel mit den Fingern oder einer Pinzette an, schiebe es gerade aus dem Anschluss heraus und trenne es ab.

    • Die Zuglasche kann mit C‑R markiert sein.

  8. JxgFSn411iuTmHXV
    JxgFSn411iuTmHXV
    hsjSQjeqb1DHbNg5
    W11KlQgrfpiETkee
    • Das Verbindungskabel ist an der Abschirmung der Hauptplatine festgeklebt.

    • Setze ein Plektrum zwischen das Verbindungskabel und der Abschirmung der Hauptplatine ein.

    • Sei vorsichtig, knicke oder zerreiße das Kabel nicht.

    • Wenn sich das Plektrum nicht leicht einsetzen lässt, dann erwärme das Kabel mit einem iOpener oder einem Haartrockner.

    • Schiebe das Plektrum an der Abschirmung entlang, um das Kabel abzulösen.

    The adhesive is quite strong and it causes the cable to bend. Don't separate the cable from the shield and instead unscrew the shield and lift it towards the right gently to create space to access the SSD.

    Khurram Tariq -

    Great advice, thank you!

    Ernest Eclipse -

  9. xVsAVwm5nYRCPlYS
    xVsAVwm5nYRCPlYS
    FrqAcp3usMH5YIQG
    I1IogadgJ2WBTh4T
    • Im weiteren Verlauf der Reparatur ist es wahrscheinlich hilfreich, wenn du das Verbindungskabel über den Akku biegst, so dass es nicht mehr im Weg für die Abschirmung ist.

    • Sei vorsichtig, knicke oder überdehne das Kabel nicht, es ist immer noch am Akku befestigt.

    • Befestige das Kabel mit einem Klebeband so, dass es nicht mehr im Weg für die Abschirmung der Hauptplatine ist.

  10. wnPrhtu1rYiX1ZbM
    wnPrhtu1rYiX1ZbM
    wnO5PMcmgZnCq2sG
    • Entferne die beiden 3,8 mm Torx T6 Schrauben, mit denen die Abschirmung der Hauptplatine an der oberen linken und unteren linken Ecke befestigt ist.

  11. AUdJWmS2vDeLnEK3
    AUdJWmS2vDeLnEK3
    21UXwEKEDILPei41
    WZTF3bcws1Hg3Aod
    • Wenn das Lautsprecherkabel mit einem Klebeband an der Unterkante der Abschirmung der Hauptplatine festgeklebt ist, dann löse es behutsam ab.

    • Entferne die Abschirmung der Hauptplatine.

  12. oEXZCmlHUOI4YTQa
    oEXZCmlHUOI4YTQa
    kPIGgEUKARRvvAHX
    xHNKtaUswWNMYUsU
    • Schiebe beim Zusammenbau den Akkustecker mit dem flachen Ende des Spudgers in den Anschluss auf der Hauptplatine.

    This step should come after the SSD is installed.

    Khurram Tariq -

    Step 12 is out of order here since this guide refers to replacing the SSD. Reconnecting the battery before swapping out the SSD is all kinds of bad!

    Edit: This step should be the very last step. Step 16

    Amer -

    To address these concerns: this step (when read in the SSD replacement guide) is labelled as a reassembly action, which is to be followed as the guide is read in reverse order during reassembly.

    Clay Eickemeyer -

  13. l3nfN6tVdOc2Sx1a
    l3nfN6tVdOc2Sx1a
    1YGWDONVYYbBFVWZ
    gXnISrVeocjEFGZC
    • Entferne die 3,3 mm lange Torx T6 Schraube, mit der die SSD befestigt ist.

    • Die SSD wird leicht schräg herausspringen, wenn die Schraube gelöst ist.

  14. dZBBnLyL46gmX3fW
    dZBBnLyL46gmX3fW
    YnBPnYZpYG6hVvGV
    j42xEdZnSbDvgdLP
    • Fasse die SSD am Ende an und ziehe sie vom M.2 Anschluss heraus.

    • Entferne die SSD.

    • Setze die SSD beim Zusammenbau leicht schräg in den Anschluss ein. Halte sie dann gegen den Schraubenpfosten, während du die Schraube eindrehst.

  15. E3MAmiJFGWtDkoMD
    E3MAmiJFGWtDkoMD
    rmdbW14LBeCZ4oak
    • Erwärme den schwarzen Aufkleber, der den Kühlkörper mit dem Lüfter verbindet, mit einem iOpener oder einem Fön, damit der Kleber weich wird.

  16. Mr4KAoVkJJWfOHC3
    Mr4KAoVkJJWfOHC3
    vGrsHOrPfB3mmJsC
    IuePAWGNLEwcdLcM
    • Zerreiße den Aufkleber nicht, du benötigst ihn später beim Zusammenbau noch.

    • Schiebe ein Plektrum mit der Spitze unter eine Kante des Aufklebers am Kühlkörper.

    • Löse den Aufkleber soweit ab, bis du ihn mit den Fingern fassen kannst.

    • Entferne den Aufkleber vorsichtig vom Kühlkörper und vom Lüfter.

    • Klebe den Aufkleber beim Zusammenbau wieder an seine ursprüngliche Position fest. Der alte Kleber sollte noch gut haften.

    • Wenn der Kleber doch nicht mehr gut ist, dann befestige die äußeren Ränder des Aufklebers mit kleinen Klebestreifen am Kühlkörper und am Lüfter.

  17. 2DHFGXiikM4EDatt
    • Entferne die drei 3,3 mm langen Torx T6 Schrauben, mit denen der Kühlkörper befestigt ist.

    • Drehe die Schrauben beim Zusammenbau in der auf den Befestigungen aufgedruckten Reihenfolge fest: 1, 2, dann 3.

  18. Z4gy5udSqHPcH11U
    Z4gy5udSqHPcH11U
    PyfPTXtJofQhIZPj
    • Hebe den Kühlkörper von der Hauptplatine ab und entferne ihn.

    • Je nach Alter des Gerätes kann dies etwas Kraft erfordern. Eventuell lässt sich der Kühlkörper mit einer Drehbewegung entfernen.

    • Bevor du den Kühlkörper wieder befestigst, folge dieser Anleitung um ihn und die APU zu reinigen und neue Wärmeleitpaste aufzutragen.

  19. 6JVtOCFea5R1ZjG3
    6JVtOCFea5R1ZjG3
    wfi4d4Kx6WjS2FkM
    pAwDVjssOigIeAvc
    • Klappe den kleinen schwarzen Sicherungsbügel am ZIF-Anschluss der rechten Tastenplatine in der unteren linken Ecke der Platine mit der Spudgerspitze hoch.

    • Fasse die Zuglasche mit einer Pinzette oder deinen Fingern, schiebe das Kabel gerade aus seinem Anschluss heraus und trenne es ab.

  20. dadnGRglDoIXNyHc
    dadnGRglDoIXNyHc
    DUwTghhsDQZOGRHY
    DkXOSNDqvDAUgZAK
    • Das Kabel zur rechten Tastenplatine ist mit dem Lautsprecher verklebt.

    • Schiebe ein Plektrum zwischen die linke Seite des Kabels und den Lautsprecher.

    • Wenn das nicht leicht geht, dann erwärme das Kabel ein wenig mit einem iOpener oder einem Haartrockner.

    • Schiebe das Plektrum zur Hauptplatine hin, um den Kleber am Kabel aufzutrennen.

  21. QTmuGN5SuKIN1TOv
    QTmuGN5SuKIN1TOv
    RxciGNExFaNWRGpS
    1vKdDCCHbKQdqsd3
    • Fasse den Lüfterstecker an den kazmit einer stumpfen Pinzette und wackle ihn allmählich aus seinem Anschluss heraus.

    • Ziehe nicht an den Kabeln, nur am Stecker selbst.

    • Setze den Stecker beim Zusammenbau behutsam ein. Achte darauf, dass die sichtbaren farbigen Kabel im Stecker vom Lüfter weg zeigen.

    • Drücke den Stecker nicht mit Gewalt in den Anschluss hinein, die empfindlichen Kontakte im Inneren können verbogen werden.

  22. fZpBHAbVMitIHruh
    fZpBHAbVMitIHruh
    M5QMJvMiulCOXHCV
    Ahli1HfFaVKmWKV2
    • Klappe den kleinen Sicherungsbügel am ZIF-Anschluss der Audioplatine in der oberen rechten Ecke der Hauptplatine mit der Spudgerspitze nach oben.

    • Fasse die Zuglasche am Kabel mit den Fingern oder einer Pinzette, ziehe es damit gerade aus dem Anschluss heraus und trenne es ab.

  23. nB26j1MZLiSqCXvJ
    nB26j1MZLiSqCXvJ
    wcUflPuNCKQSnZmq
    aTDsRijOeC2BfJXL
    • Schiebe eine der Spitzen einer gewinkelten Pinzette unter das metallene Ende des grauen Antennenkabelsteckers in der unteren rechten Ecke der Hauptplatine.

    • Hebe den Stecker vorsichtig hoch und trenne ihn ab.

    • Hebe die Kabel nicht direkt ab, fasse nur das metallene Ende an.

  24. UpgjwbXNORPOkkVN
    UpgjwbXNORPOkkVN
    RpKoBxDvMkVKUbVE
    tVv3tZY32GDHGJoM
    • Wiederhole den vorherigen Schritt für die Stecker am weißen und am schwarzen Antennenkabel.

    • Beim Zusammenbau:

    • Beachte, dass die Stecker auf die richtigen Anschlüsse kommen. Das weiße Kabel gehört zum oberen Anschluss, das schwarze zum mittleren und das graue Kabel zum unteren Anschluss.

    • Halte jeden Stecker an seinen Platz über dem Anschluss und drücke ihn dann mit dem flachen Ende des Spudgers nach unten, bis er einrastet.

  25. KoMgyCDBdRWglYvN
    KoMgyCDBdRWglYvN
    FFIpqgOPAUN3xABq
    4ky1oED4DKidae4o
    • Fasse den Stecker des Lautsprechers mit einer stumpfen Pinzette an den Kanten und wackle ihn allmählich aus seinem Anschluss heraus.

    • Ziehe nicht an den Kabeln, nur am Stecker selbst.

    • Setze den Stecker beim Zusammenbau behutsam ein. Achte darauf, dass die sichtbaren farbigen Kabel im Stecker von der Hauptplatine weg zeigen.

    • Drücke den Stecker nicht mit Gewalt in den Anschluss hinein, die empfindlichen Kontakte im Inneren können verbogen werden.

  26. 2eKRMTCssGC4L1vw
    2eKRMTCssGC4L1vw
    oWZAHkAvSslQQ2QC
    • Entferne die drei 3,7 mm langen Torx T6 Schrauben, mit denen die Hauptplatine befestigt ist.

  27. E6NnBpaScNLKitKZ
    E6NnBpaScNLKitKZ
    ESgqUYDMwGdnOJUH
    WKsyuVQtFLnSdSub
    • Achte darauf, dass das Displaykabel nicht zu stark angespannt wird. Es ist immer noch an der rechten unteren Ecke auf der Unterseite der Hauptplatine angeschlossen.

    • Hebe die Hauptplatine an der Oberkante hoch und klappe sie über die Unterkante des Rahmens, um an das Displaykabel darunter heranzukommen.

  28. BXjCH1oZFcWxX6IC
    BXjCH1oZFcWxX6IC
    6sruYIgUQMWQDkO3
    VI4iGWwFU1PpKwOf
    • Klappe den Sicherungsbügel an der Außenkante des ZIF-Anschlusses für das Display mit der Spudgerspitze hoch.

    • Fasse die Zuglasche am Displaykabel mit den Fingern oder einer Pinzette, schiebe es gerade aus dem Anschluss heraus und trenne es ab.

  29. NlK4GEvQlfkkfRTM
    • Entferne die Hauptplatine.

  30. jcJ4IUQvoZXwPyXR

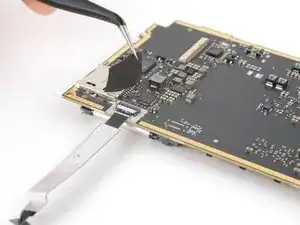

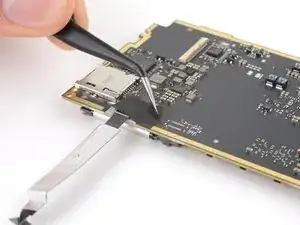

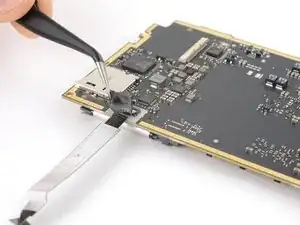

    jcJ4IUQvoZXwPyXR
    AroaSNGLlZNQgVtk
    Tl5nphmATKl6vFKO
    • Löse das Klebeband über dem ZIF-Anschluss des Kabels der Hauptplatine mit einer Pinzette oder deinen Fingern ab.

  31. PVSnbX3FhLlAY5pD

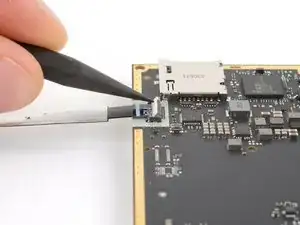

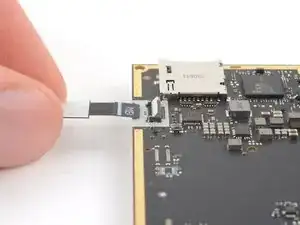

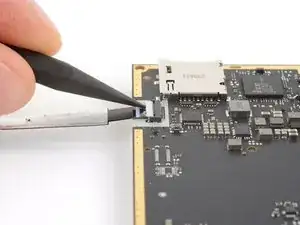

    PVSnbX3FhLlAY5pD
    y4wkcWtZKUx2NDKr
    DDyNQxBSxN15ryqZ
    • Klappe den kleinen weißen Sicherungsbügel am ZIF-Anschluss des Verbindungskabels mit der Spudgerspitze hoch.

    • Ziehe das Kabel gerade aus dem Anschluss heraus und trenne es ab.

    • Setze das mit MB markierte Kabelende beim Zusammenbau nach oben zeigend in den Anschluss ein.

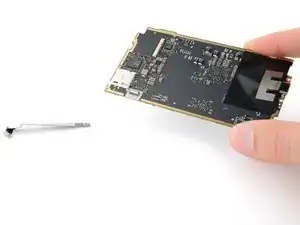

  32. MFppH6RMwAWMD1oQ
    • Die Hauptplatine verbleibt.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Lief die Reparatur nicht wie geplant? Versuche es mit einigen grundsätzlichen Lösungsansätzen, ansonsten findest du in unserem Steam Deck OLED Forum Hilfe bei der Fehlersuche.
