Steam Deck OLED SSD tauschen

Geschrieben von: Clay Eickemeyer

Kommentare: 15

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

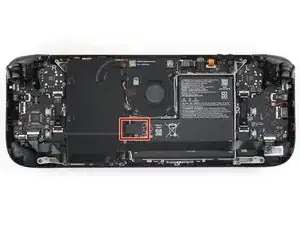

Nutze diese Anleitung, um die SSD deines Steam Deck OLED auszutausen oder aufzurüsten. Die SSD des Steam Deck OLED ist eine einseitige M.2 2230.

Denke daran, dich während der Reparatur geerdet zu halten. Hierzu haben wir einige Hinweise rund um das Thema ESD (electrostatic discharge).

Diese Schritte beschreiben nur wie du deine SSD aus dem Gerät entfernst und austauscht. Du wirst zusätzliche Software-Tools und Schritte brauchen, um das Betriebssystem zu installieren und die SSD nutzen zu können.

Folge der offiziellen Anleitung von Valve, um die SSD deines Steam Decks mithilfe von SteamOS zu reparieren, wiederherzustellen oder auf werksseitiges Abbild zurückzusetzen. Falls du Windows installieren willst, kannst du hier eine offizielle Anleitung finden.

Werkzeuge

Ersatzteile

Schritt 1

Schalte dein Steam Deck aus und entlade die Batterie auf unter 25%, bevor du mit der Reparatur beginnst, da ein geladener Lithium-Ionen-Akku gefährlich sein kann, wenn dieser versehentlich angestochen wird.
Als extra Vorsichtsmaßnahme, empfiehlt Valve das Steam Deck im BIOS in den battery storage mode (Akkuspeichermodus) zu versetzen. Hier steht, wie das geht.
Schalte dein Steam Deck aus und stecke alle Kabel aus.
Wenn du eine microSD-Karte angeschlossen hast, dann musst du sie entfernen, bevor du das Steam Deck öffnest. Wenn du die Rückseite ausbaust, ohne die Karte zu entfernen, kann sie in zwei Teile zerbrechen.

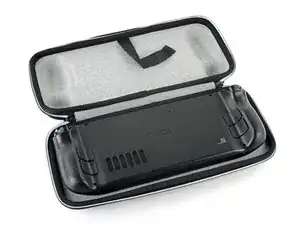

Beim Reparieren kann es manchmal hilfreich sein, das Steam Deck auf seine Hülle zu legen, um die Thumbsticks nicht zu beschädigen und Wackeln zu verhindern.

Schritt 2

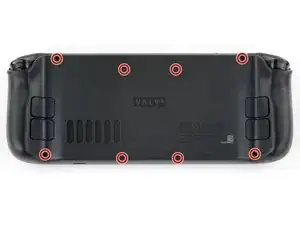

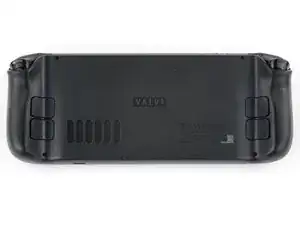

Entferne die acht 5,8 mm Torx T6 Schrauben, mit denen die Rückabdeckung befestigt ist.
Halte während der Reparatur die Schrauben gut geordnet und achte darauf, dass jede wieder an ihren ursprünglichen Platz zurück kommt.

Schritt 3

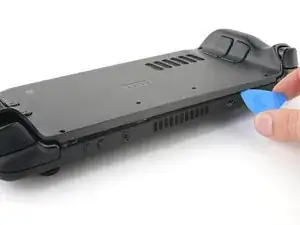

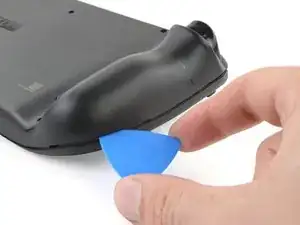

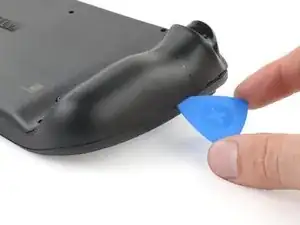

Setze ein Plektrum steil zwischen Rückabdeckung und Vorderschale in der Nähe eines Auslösers ein.
Wenn es dir nicht gelingt, das Plektrum einzusetzen, versuche es an der Ober- oder Unterkante des Steam Deck OLED, bevor du es zum Griff hin schiebst.

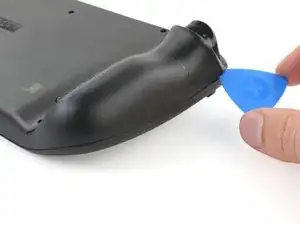

Schiebe das Plektrum an der Kante des Griffs entlang und löse die Rasten, mit denen er an der Vorderschale befestigt ist.

Schritt 4

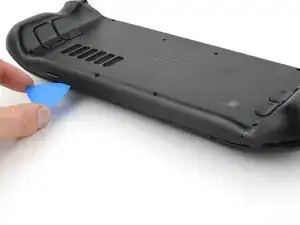

Setze das Plektrum nochmals ein und schiebe es zum Lösen der Rasten an der Ober- und Unterkante entlang, bis die Rückabdeckung abgelöst ist.

Schritt 5

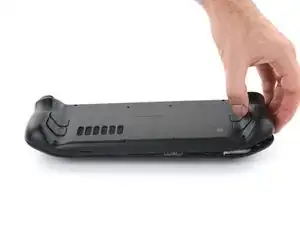

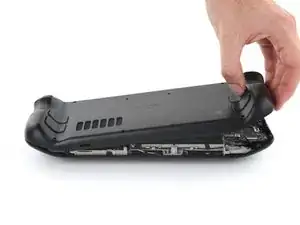

Fasse den Griff an, der sich noch nicht gelöst hat und ziehe ihn von der Vorderschale weg, bis sich die restlichen Rasten geöffnet haben.

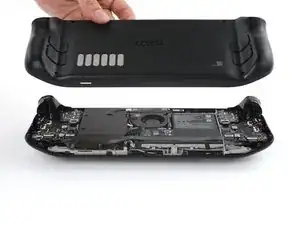

Entferne die Rückabdeckung.

Schritt 6

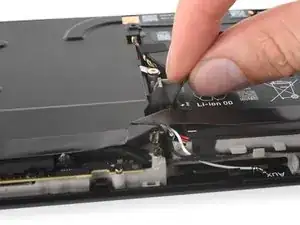

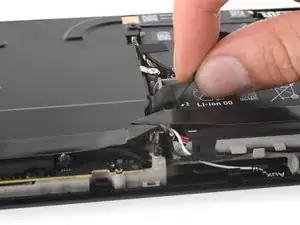

Fasse die Zuglasche am Akkukabel links vom Akku an.
Ziehe das Akkukabel kräftig gerade - von der Abschirmung der Hauptplatine aus zum Akku hin - aus seinem Anschluss heraus und trenne es ab.
Dieses Kabelbündel ist ziemlich steif. Wenn du Schwierigkeiten hast, dann fasse die Zuglasche nahe am Ende des Steckers nach und schiebe es beim Herausziehen behutsam hin und her.
Wenn die Zuglasche zu reißen scheint oder sogar reißt, dann entferne die Abschirmung der Hauptplatine und trenne das Kabel mit einem Spudger ab.
Wenn das Akkukabel sich löst, kann es eventuell die Abschirmung der Hauptplatine hochschieben. Keine Angst, es kann nichts passieren.

The pull tab can come off revealing the wires. The instructions should be updated to reflect that catch.

Khurram Tariq -

Hallo,

gibt es die Abschirmung auch als Ersatzteil irgendwo zu kaufen?

Danke

Yannick B. -

Bad step. Remove the shield plate from the next step first then safely disconnect the battery. Using this type of pull force here made the pull tab peel away exposing the wires.

Jaspal Goshal -

Schritt 7

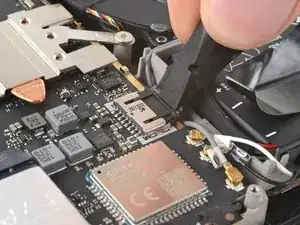

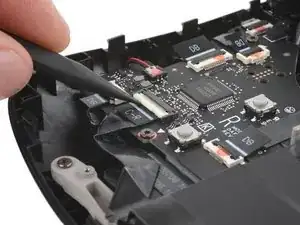

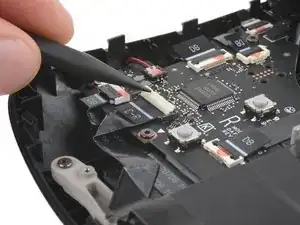

Klappe den kleinen weißen Sicherungsbügel am ZIF-Anschluss des Verbindungskabels zur rechten Tastenplatine mit einem Spudger hoch.
Fasse die Zuglasche am Kabel mit den Fingern oder einer Pinzette an, schiebe es gerade aus dem Anschluss heraus und trenne es ab.
Die Zuglasche kann mit C‑R markiert sein.

Schritt 8

Das Verbindungskabel ist an der Abschirmung der Hauptplatine festgeklebt.

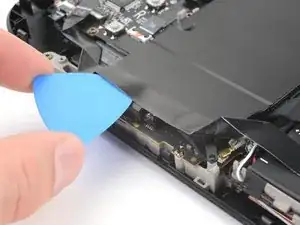

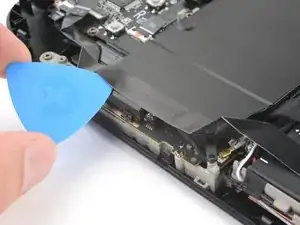

Setze ein Plektrum zwischen das Verbindungskabel und der Abschirmung der Hauptplatine ein.
Sei vorsichtig, knicke oder zerreiße das Kabel nicht.
Wenn sich das Plektrum nicht leicht einsetzen lässt, dann erwärme das Kabel mit einem iOpener oder einem Haartrockner.
Schiebe das Plektrum an der Abschirmung entlang, um das Kabel abzulösen.

The adhesive is quite strong and it causes the cable to bend. Don't separate the cable from the shield and instead unscrew the shield and lift it towards the right gently to create space to access the SSD.

Khurram Tariq -

Great advice, thank you!

Ernest Eclipse -

Schritt 9

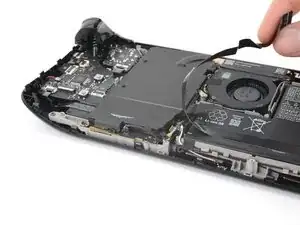

Im weiteren Verlauf der Reparatur ist es wahrscheinlich hilfreich, wenn du das Verbindungskabel über den Akku biegst, so dass es nicht mehr im Weg für die Abschirmung ist.
Sei vorsichtig, knicke oder überdehne das Kabel nicht, es ist immer noch am Akku befestigt.
Befestige das Kabel mit einem Klebeband so, dass es nicht mehr im Weg für die Abschirmung der Hauptplatine ist.

Schritt 10

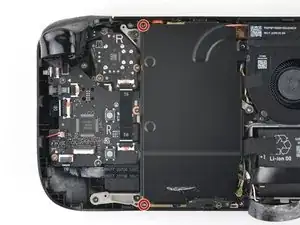

Entferne die beiden 3,8 mm Torx T6 Schrauben, mit denen die Abschirmung der Hauptplatine an der oberen linken und unteren linken Ecke befestigt ist.

Schritt 11

Wenn das Lautsprecherkabel mit einem Klebeband an der Unterkante der Abschirmung der Hauptplatine festgeklebt ist, dann löse es behutsam ab.

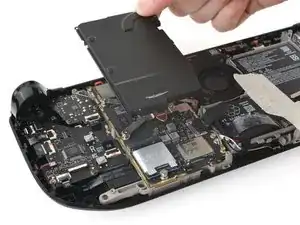

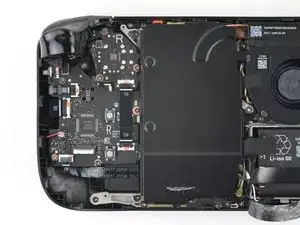

Entferne die Abschirmung der Hauptplatine.

Schritt 12

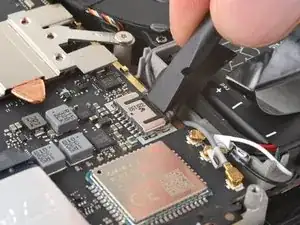

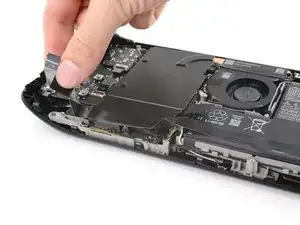

Schiebe beim Zusammenbau den Akkustecker mit dem flachen Ende des Spudgers in den Anschluss auf der Hauptplatine.

This step should come after the SSD is installed.

Khurram Tariq -

Step 12 is out of order here since this guide refers to replacing the SSD. Reconnecting the battery before swapping out the SSD is all kinds of bad!

Edit: This step should be the very last step. Step 16

Amer - 01/04/24

To address these concerns: this step (when read in the SSD replacement guide) is labelled as a reassembly action, which is to be followed as the guide is read in reverse order during reassembly.

Clay Eickemeyer -

Schritt 13

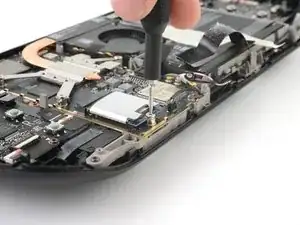

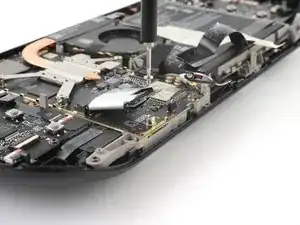

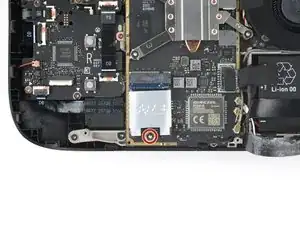

Entferne die 3,3 mm lange Torx T6 Schraube, mit der die SSD befestigt ist.
Die SSD wird leicht schräg herausspringen, wenn die Schraube gelöst ist.

Schritt 14

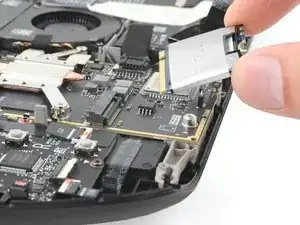

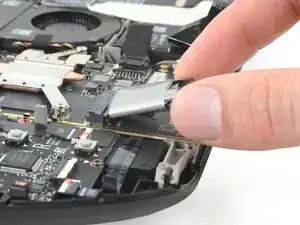

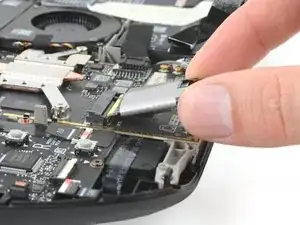

Fasse die SSD am Ende an und ziehe sie vom M.2 Anschluss heraus.
Entferne die SSD.
Setze die SSD beim Zusammenbau leicht schräg in den Anschluss ein. Halte sie dann gegen den Schraubenpfosten, während du die Schraube eindrehst.

Schritt 15

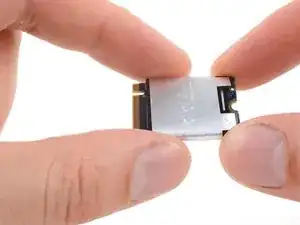

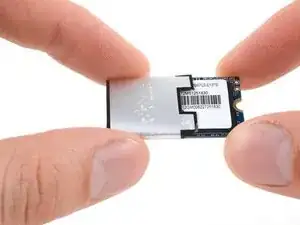

Die SSD ist in eine ESD-Abschirmung eingewickelt. Achte darauf, dass die Abschirmung in einem guten Zustand bleibt, da du sie wieder bei deiner Ersatz-SSD anbringen musst.
Schiebe die Abschirmung von der SSD weg.
Falls die Abschirmung festhängt, ziehe die Abschirmung auseinander und entferne sie. Achte darauf das die Abschirmung in einem guten Zustand bleibt, wenn du sie wieder verwenden willst.

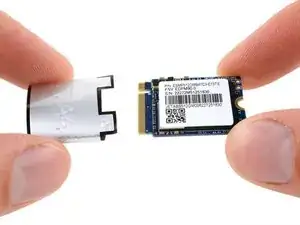

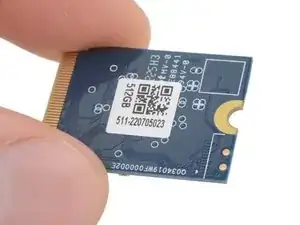

Nur die SSD bleibt nun übrig.
Das Steam Deck OLED benutzt eine einseitige M.2 2230 SSD.
Folge der offiziellen Anleitung von Valve, um deine SSD zu reparieren, wiederherzustellen oder auf das werksseitige Abbild zurückzusetzen.

Why Valve need to use Torx 6?

Антон Null -

less likely to strip

christopherbrianbrock -

Abschluss

Um dein Gerät wieder zusammenzubauen folge der Anleitung in umgekehrter Reihenfolge.

Folge der offiziellen Anleitung von Valve, um die SSD deines Steam Decks mithilfe von SteamOS zu reparieren, wiederherzustellen oder auf werksseitiges Abbild zurückzusetzen.

Entsorge deinen Elektromüll sachgerecht.
