Steelseries 710 Rival Mouse zerlegen

Geschrieben von: yoda
Veröffentlicht: 26/06/22
  • Kommentare: 1

Steelseries 710 Rival Mouse zerlegen

Veröffentlicht: 26/06/22

Teardown

Einleitung

  1. cTf2jHHLslDMR5K1

    • Das ist eine kleine Anleitung zum Zerlegen der Maus, weil ich den Mausklick-Schalter tauschen musste.

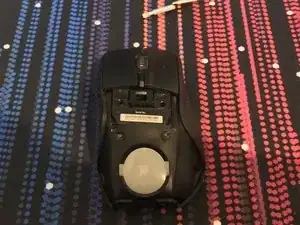

  2. dDPI1qLItPQmkOKY
    dDPI1qLItPQmkOKY
    TeJEwknNICQjrZeM
    VBBOVEPCiEiiFv1A

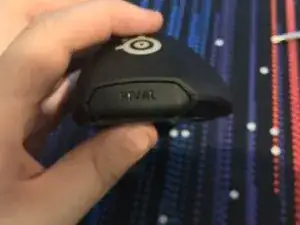

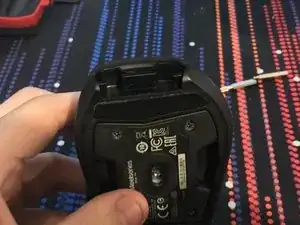

    • Zuerst entfernen wir das gummierte Rival-Logo.

    • Im dritten Foto siehst du, wie du es ein wenig vorsichtig anheben kannst, dann sollte es sich lösen.

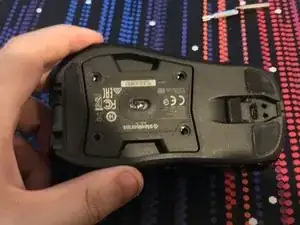

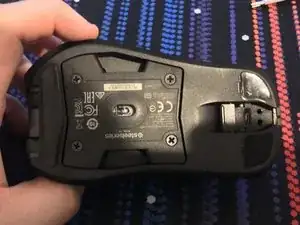

  3. gh6AwvVhtFIpqmtG
    gh6AwvVhtFIpqmtG
    MNrrf2oK5XgWHFZ1
    uspiVtbcbVtVRSQA

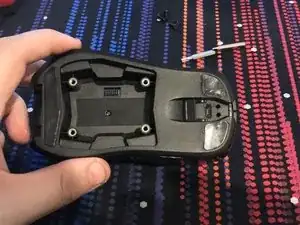

    • Jetzt müssen wir den Sensor entfernen, damit wir den Boden der Maus abnehmen können.

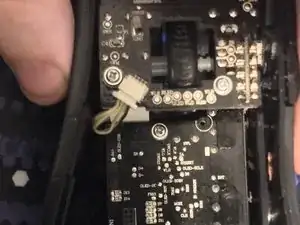

  4. FdIqK5KiHGktXXrJ
    FdIqK5KiHGktXXrJ
    P2UUBCQuF1mIUMHA
    n5i45WTjrxHyGpZG

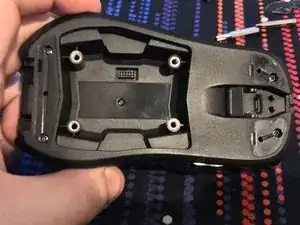

    • Jetzt müssen wir die Gleiter entfernen und die Schrauben lösen. Anschließend können wir die obere Abdeckung abnehmen. Danach einfach das Gehäuse vorsichtig abheben.

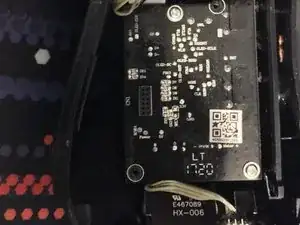

    • Jetzt entfernen wir alle Schrauben und legen sie an einem sicheren Ort ab. Danach nehmen wir den kleinen Stecker am Rad heraus.

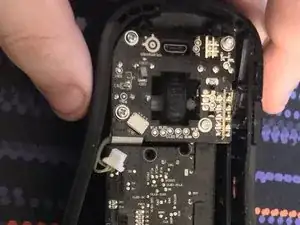

  5. nhVsdtQstbDw2HU2
    nhVsdtQstbDw2HU2
    4jjjdOHnaSGTnkA5
    tCDVAFX6QBAcoAUi

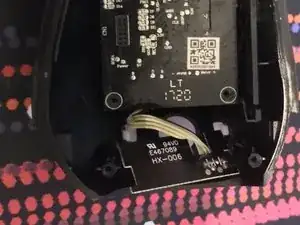

    • Auf dem zweiten Foto siehst du, wie die kleine Platine vorsichtig herausgenommen werden kann.

    • Es gibt zwei kleine Plastikhalterungen.

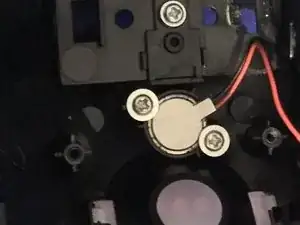

    • Bevor wir die PCI-Platine umdrehen, müssen wir die Schrauben des kleinen Vibrationsmotors entfernen.

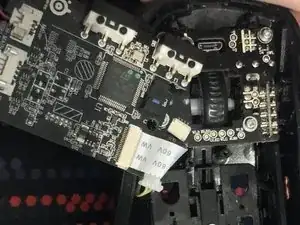

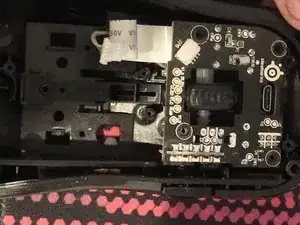

  6. NXkv3AboPgSWWvmw
    NXkv3AboPgSWWvmw
    kcQ15UX2SGsqVPsE

    • Jetzt, da alle Schrauben von der größeren Platine entfernt sind, können wir sie umdrehen, um das kleine Verbindungskabel zu sehen.

    • Wir müssen es langsam herausziehen, um das Verbindungskabel nicht zu beschädigen.

    • Jetzt kannst du alle Schrauben entfernen, die du auf der kleineren Platine siehst.

    • Leider habe ich bisher keinen Weg gefunden, um diese Platine oder das Rad zu entfernen.

    If your pry the part of the mouse buttons with the serial number on it open, you can lift the buttons up. On the inside there are clamps holding the buttons in place.

    Under the right button is a little screw. It's holing a board in place that sticks under the wheel. If it's loose, stick the cable through the hole and let the board loosen a bit. Now you can pull out the boards with the switches on it.
