Einleitung

Moin!
Diese Anleitung zeigt, wie ihr eines dieser bereits etwas älteren TMC Laminiergeräte von Tchibo auseinanderbauen könnt. Das Teil ist gebaut wie ein Panzer, also habt keine Angst vor dem Auseinanderbau, geht einfach mit gesundem Menschenverstand vor und dann bekommt ihr das schon hin.
Viel Erfolg!

  1. HUwWDXHgtIeZLJww

    • Stecke das Laminiergerät aus und warte bis es abgekühlt ist!

    • Stelle das Laminiergerät auf eine flache Arbeitsoberfläche.

    • Richte dein Werkzeug:

    • Kreuzschlitzschraubendreher

    • Spatel

    • Öffnungswerkzeug(e)

  2. UOSPRhFGfOxNWuPU

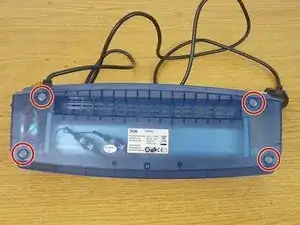

    • Drehe das Laminiergerät so um, dass die Rückseite nach oben schaut.

    • Halte nach den vier Gummifüßen Ausschau.

  3. SOSvYFSsLb2XhpJ1

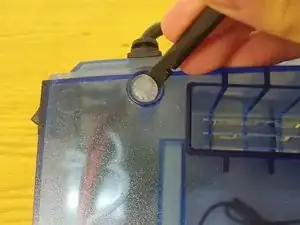

    • Heble die Gummifüße vorsichtig mit einem Spatel heraus.

  4. dGQD4R5ygwlGLX5O
    dGQD4R5ygwlGLX5O
    yaVEPtR3NwXkBrDb
    2fFOjAxiPGTVnCrB

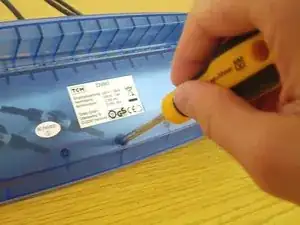

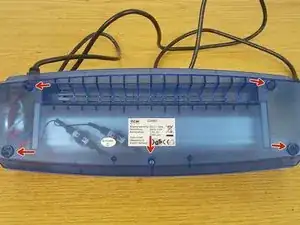

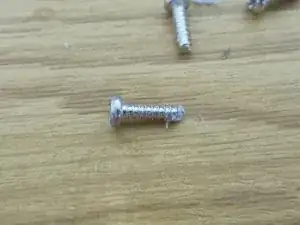

    • Löse die fünf Schrauben mit einem Kreuzschlitzschraubendreher.

    • Die Schrauben können durch die Hitze beim Laminieren mit dem Plastik verschmolzen sein. Nutze dementsprechend einen passenden Kreutzschlitzschraubendreher und genügend Druck, um ein Runddrehen der Schrauben zu vermeiden.

  5. wvhdYWRPqVLkLXuX
    wvhdYWRPqVLkLXuX
    eOBbhfXCTre2tiWE
    yZh32QCRPVgu22fh

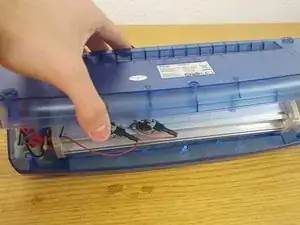

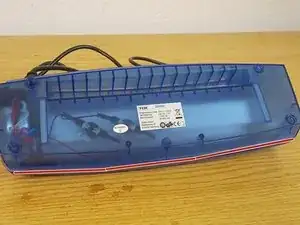

    • Setze mit einem Öffnungswerkzeug deiner Wahl (Spatel, Plektrum oder Plastikkarte), an der rot markierten Einkerbung an und heble die untere Gehäusehälfte vorsichtig von der anderen ab.

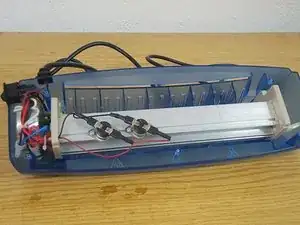

    • Entferne die untere Gehäusehälfte vollständig, sobald die beiden Teile voneinander getrennt wurden.

  6. el3RCVqdPUcsobXb

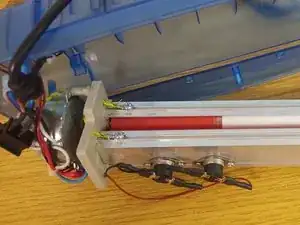

    • Ziehe die Laminiereinheit vorsichtig aus dem Gehäuse.

    • Achte auf die Kabel! Auch wenn sie sehr massiv erscheinen, könnten sie durch zu viel Zug abreißen.

  7. wVvVRC1EEvYJq3qw
    wVvVRC1EEvYJq3qw
    CwXRBQ4GsvkIMcqj

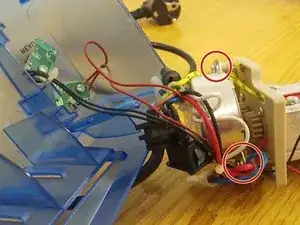

    • Löse vorsichtig die beiden Kreuzschlitzschrauben.

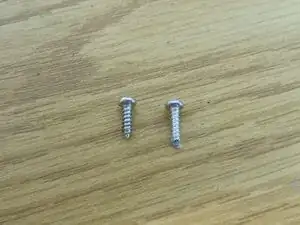

    • Die Schrauben sind etwas kürzer, als die Schrauben des Gehäuses. Lager die Schrauben bis zum Ende der Reparatur in zwei getrennten Behältern, damit du sie nicht vermischt!

    • Nun kannst du den Motor entnehmen.
