TUXEDO InfinityBook Pro 14 - Gen 5 Festplatte Replacement

Um die Bodenplatte zu entfernen müssen wir zuerst alle Schrauben entfernen, die von unten erreichbar sind.

Das sind 10 in grün Marktierte. Diese verbinden die Bodenplatte mit der Oberseite

Dazu kommen 2 blau Marktierte. Diese verbinden die Bodenplatte mit dem Tastaturassembly.

Mit einem stumpfen Gegenstand lässt sich dann durch die Öffnung (hier gelb) die Tastatur leicht anheben.

Durch das leichte Anheben der Tastatur von der Unterseite, lässt sich untere diese Greifen.

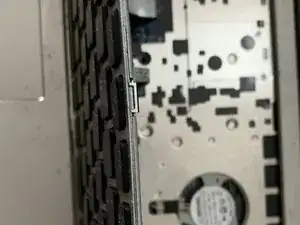

Das Tastaturassembly hat unten Clips die unter das Gehäuse reichen. An den anderen Seiten sind diese nur geklemmt.

Mit einem dünnen stabilen Gegenstand lässt sie sich schrittweise aus dem Gehäuse heben.

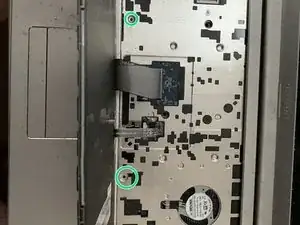

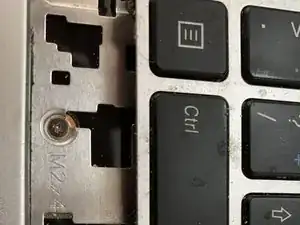

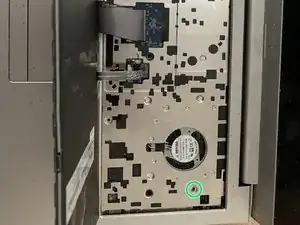

Ist die Tastatur gelockert, können wir 3 weitere Schrauben lösen.

Sind diese gezogen, lässt sich die Bodenplatte ohne jeden widerstand entfernen.

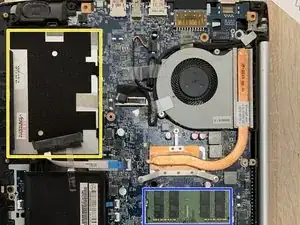

Ohne Bodenplatte sind die beiden Festplatten (gelb) leicht zu erreichen.

Im Beispiel fehlt die 2.5" Sata Festplatte, aber die NVMe ist zu sehen.

Andere interessante Bauteile: RAM (Blau), Wifi (Orange), LTE (Rot).
