Einleitung
Auf der Teufel Support Website wird der Akku als nicht wechselbar beschrieben. Meiner ging nach der Garantiezeit kaputt und ich wollte das nicht hinnehmen. Der Kopfhörer kostete schließlich damals ca. 180€.
Da Teufel keine sehr große Firma ist, dachte ich mir, dass bestimmt kein Custom-Akku verbaut ist sondern etwas von der Stange. Dem ist auch so und der Akku ist sehr einfach wechselbar
Werkzeuge
-
-
Ersatzbatterie finden. Die originale Batterie ist eine EVE 622632 Lithium Polymer (Lipo) Batterie mit 3,7V 600mAh, Größe 33x25x5mm. Diese konnte ich in Deutschland nicht finden.
-

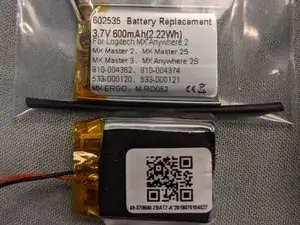

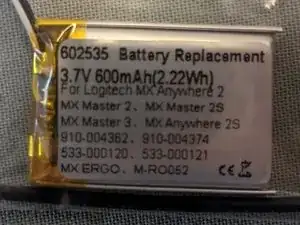

Eini minimal größere Batterie ist eine Ersatzbatterie für eine Logitech Mx Master 2 Maus.
-
Der Stecker ist leider nicht identisch und muss umgelötet werden
-
-
-
Die Ohrpolster sind rundherum eingeclipst. Mit einem Plastikspatel vorsichtig heraushebeln.
-
4 Schrauben mit Kreuzschlitz lösen und den Lautsprecher vorsichtig nach oben herausheben.
-
Das Kabel am Lautsprecher ist lang genug um diesen daneben zu legen
-
Die Batterie ist auf der Seite auf der der ANC Schalter (Noise cancelling an/aus) ist. (ANC-Schieber im Bild mit Pfeil markiert)
-
Die Seite mit dem USB Anschluss muss nicht geöffnet werden
-

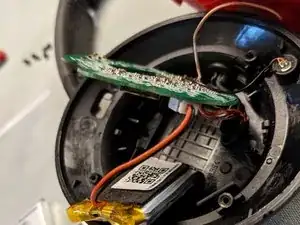

Die Batterie ist unter der grünen Leiterplatte. Die Platine hat einen kleinen Ausschnitt. Vorsichtig die Platine drehen bis der Ausschnitt unter einer Plastiknase ist. Dannach kann die Platine herausgehoben werden
-
-
-
Die Original-Batterie ist unten mit doppelseitigem Klebeband verklebt und kann vorsichtig herausgehebelt werden.
-

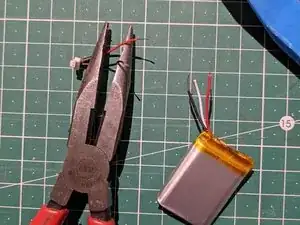

Da der Stecker nicht passt den Original-Stecker abzwicken
-
Bei der Ersatzbatterie ebenso
-

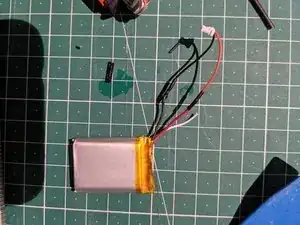

Bei der Ersatzbatterie ist ein zusätzliches Kabel (weiß) vorhanden. Dieses ist für einen Temperatursensor, den der Kopfhörer aber nicht verwendet. Also einfach abgeschnitten mit verbauen
-
Original-Stecker mit Ersatzbatterie verlöten. Rot-zu-rot, schwarz-zu-schwarz.
-
Mit Schrumpfschlauch die Lötstelle abdecken
-
-
-
Die Ersatzbatterie ist minimal größer als das Original. Aber die Aluhülle kann mit den Fingern vorsichtig so gedrückt werden, dass die Batterie perfekt in den Halter passt
-
Mit doppelseitigem Klebeband befestigen
-
Auf der Original-Batterie ist ein schwarzes Moosgummi. Das kann abgeknibbelt werden und auf die Ersatzbatterie geklebt werden
-

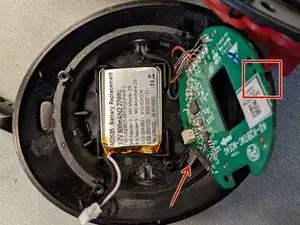

Den Akku einkleben, den Stecker in die Platine stecken und die Leiterplatte wieder unter die Plastiknasen haken.
-
Dabei auf den ANC an/aus Schieber achten, dass dieser in der Platine eingehakt ist
-
Den Lautsprecher wieder aufsetzen und mit den vier Schrauben verschrauben
-
Ohrpolster aufclipsen, fertig.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
