Einleitung
Sollte der Computer die Uhrzeit und das Datum nicht mehr gut bestimmen können und Fehlermeldungen beim Hochfahren zeigen, könnte es sein, dass die Knopfzellenbatterie für die Echtzeitanzeige (RTC =Real Time Clock) ausgetauscht werden müsste. Diese Anleitung zeigt, wie man diesen Austausch durchführt.
Die RTC-Batterie befindet sich an der Unterseite der Hauptplatine, weshalb dieses auch herausgehoben werden muss, bevor die Batterie ersetzt werden kann.
Werkzeuge
Ersatzteile
-
-

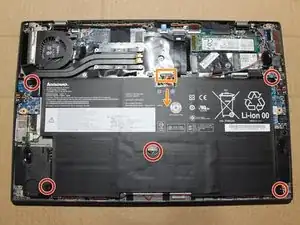

Löse den Akkustecker sanft ab, indem du ihn mit Hilfe eines Spudgers in Richtung des Pfeils drückst.
-
Entferne vier Schrauben, die den Akku befestigen und entferne den Akku.
-
-
-

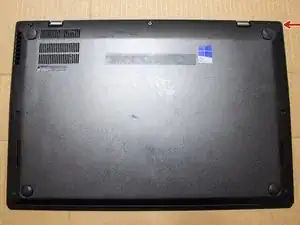

Als erstes sollte du die separate Anleitung zum Akkutausch durchführen. Führe z.B. eine aufgebogene Büroklammer in den SIM-Karteneinschub ein (Pfeil) und entferne ihn.
-

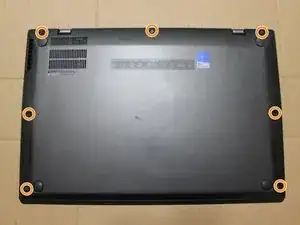

Entferne acht Schrauben, die auf dem Bild gezeigt sind inklusive der Metallplatte über dem Ladeanschluss und dem SIM-Karteneinschub.
-
Das Wireless LAN RF Kabel muss nicht verschoben werden und kann dort bleiben, wo es ist.
-
Trenne alle anderen Stecker auf der Hauptplatine (und Klebeband, welches die Stecker und Flachbandkabel festhält)
-
Tipp: Merke dir die Stelle, an der sich der des Magnet (rechteckige Markierung) befindet und wie er im Gerät sitzt, falls er sich verschieben sollte. Benutze einen Markierstift, falls notwenig.
-
-
-
Heble das am Lüfter gelegene Ende der Hauptplatine behutsam nach oben.
-
Ziehe die Platine sanft in Richtung des Lüfters, um die Anschlüsse vom Gehäuse zu lösen und die Hauptplatine freizulegen.
-
Wenn die Hauptplatine frei ist, drehe sie um, um die Rückseite der Platine zu sehen.
-

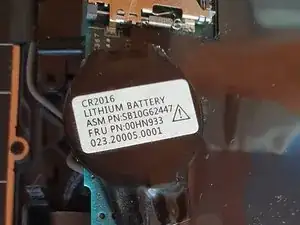

Die Knopfzelle kann jetzt ersetzt werden.
-
Die funktionelle Stromspannung liegt über 3,1V.
-
Die Spannung einer neuen Knopfzelle liegt bei 3,3V.
-
Es geht leichter, wenn du lose Stecker beim Einbau der Hauptplatine mit Klebeband befestigst.
-
Um dein Gerät wieder zusammenzubauen, befolge die Schritte in der umgekehrten Reihenfolge.
