ThinkPad X1 Carbon Ersatz der WiFi Karte

Geschrieben von: Mike
  • Kommentare: 0
ThinkPad X1 Carbon Ersatz der WiFi Karte

Schwierigkeitsgrad

Mittel

Schritte

5

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

In dieser Anleitung wirst du lernen, wie du das ThinkPad X1 Carbon öffnest und die WiFi Karte ersetzt.

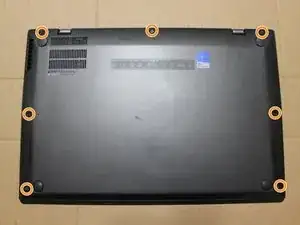

  1. xvYJFRNK15djBJMR

    • Löse die sieben Schrauben der Abdeckung mit einem #0 Kreuzschlitzschraubendreher. Sie werden nicht herausfallen, nachdem du sie gelöst hast.

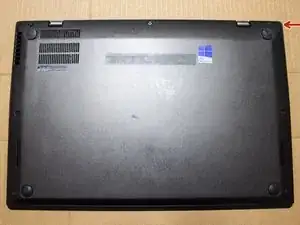

  2. AINJbWHCthohwMkM

    • Benutze einen Spudger, um die Abdeckung zu lösen und schiebe sie dann ab.

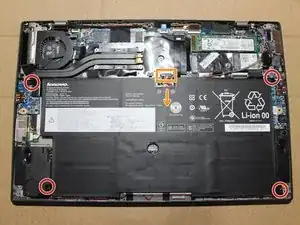

  3. rSTCgkcyiJGjNMmg

    • Benutze lediglich Kunststoffwerkzeug, um den Akku zu entfernen.

    • Entferne den Akkukonnektor sanft indem du ihn mit dem Spudger in die Richtung des Pfeiles drückst.

    • Du kannst den Akku dort lassen oder ihn auch entfernen, indem du die Schrauben (markiert mit den roten Kreisen) entfernst.

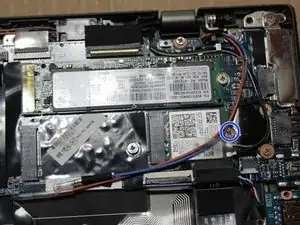

  4. wcuRvgi6cK2WtCC4

    • Entferne die Schraube, die die WiFi Karte befestigt.

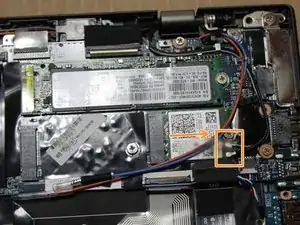

  5. AsHf4113dPkwBpBG

    • Entferne die Antennenkabel vorsichtig und schiebe die Karte in Richtung des Pfeiles heraus.

    • Der graue Konnektor liegt auf der Oberseite. Der schwarze Konnektor liegt näher am Akku.

Abschluss

Um dein Gerät wieder zusammenzusetzen, befolge die Schritte in der umgekehrten Reihenfolge.
