ThinkPad X1 Carbon Lüftertausch

Geschrieben von: Mike
  • Kommentare: 3
ThinkPad X1 Carbon Lüftertausch

Schwierigkeitsgrad

Mittel

Schritte

6

Zeitaufwand

30 Minuten

Einleitung

Du wirst lernen, wie du ein ThinkPad X1 Carbon öffnest und den CPU Lüfter ersetzt.

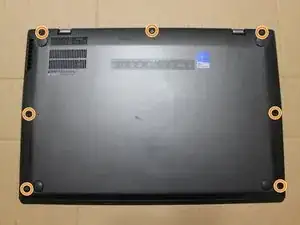

  1. SbMuoQvru6jpE5iC

    • Löse die sieben Schrauben der Abdeckung. Sie werden nicht herausfallen, nachdem du sie gelöst hast.

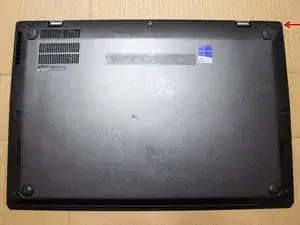

  2. kjABT1CIcp4SrFgV

    • Benutze einen Spudger, um die Abdeckung zu lösen und schiebe sie dann ab.

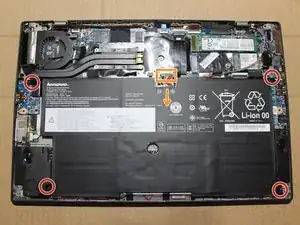

  3. UQ5wJkVuECHcr5QC

    • Benutze lediglich Kunststoffwerkzeug, um den Akku zu entfernen.

    • Entferne den Akkukonnektor sanft indem du ihn mit dem Spudger in die Richtung des Pfeiles drückst.

    • Entferne vier Schrauben, die den Akku an seinem Platz halten.

    • Die vier Schrauben im Umfeld halten ebenso die Lautsprecher fest. Es gibt auch eine fünfte Schraube genau in der Mitte des Akkus. Es ist weder einfach das Akkukabel zu entfernen, noch es wieder anzuschließen.

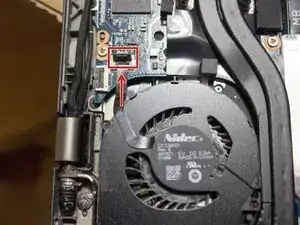

  5. fWn1YW213nhpZKwB

    • Benutze deinen Spudger um den Konnektor in die Richtung des Pfeils zu öffnen. Entferne das Flachkabel vorsichtig.

    • Diese Konnektoren sind leicht zu beschädigen. Sei bei der Entfernung vorsichtig.

    Hi! Does anybody know where to get the little black clip that fixes the fan cable to the connector? Unfortunately I broke it when I removed the fan. Any other suggestions on how to fix the cable are appreciated.

    Jupp NN -

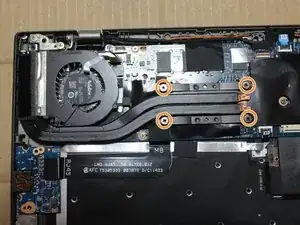

  6. Qqttx6fiEGSFVIjC

    • Löse die Schrauben und ziehe den Lüfter nach oben und aus dem Computer heraus.

    • Sei sicher, dass du Wärmeleitpaste verwendest, wenn du den Lüfter wieder an der CPU anbringst.

    Which generation X1 Carbon is this? I have a 1st Gen and a 5th Gen, neither match this layout. Please updated with the Generation in the title. Thank you.

    Stanislav Valov -

Abschluss

Um dein Gerät wieder zusammenzusetzen, befolge die Schritte in der umgekehrten Reihenfolge.

Tinte & Feder

Mike

Mitglied seit: 23/06/16

1906 Reputation

Ein Kommentar

Great guide. I do recommend ordering the recommended tools, especially the spudger. There isn’t a lot of room to get the battery cable disconnected, so some of my other spudgers weren’t sturdy enough or wouldn’t have fit. My computer is working again and I didn’t have to pay a king’s ransom and wait 3 weeks (hey, I’m in Montana! I’m lucky to find anyone to fix a computer). Thanks!

marceec -
