TomTom Runner GPS Komponenten Austausch

Geschrieben von: Amber Scarborough

Kommentare: 6

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

25 Minuten

Einleitung

Sollte die GPS Funktion nicht mehr auf An-/Ausschalten reagieren, oder deine Position nicht mehr finden können, wenn du in die offene Fläche gehst, ist diese Anleitung genau das was du brauchst. Du wirst Anweisungen finden, die dir zeigen, wie du die TomTom Runner Watch öffnest und die GPS Komponenten findest, um diese letztendlich auszutauschen.

Werkzeuge

Schritt 1

Hebe zuerst den unteren teil des Armbands an. Fange an, das Armband im Bereich um die Tasten abzulösen.

Grundsätzlich vielen Dank für diese Anleitung, Akkutausch hat gut geklappt! Aber warum ich den unter “Werkzeuge” aufgeführten T5 Schraubendreher kaufen soll, der dann gar nicht gebraucht wird, ist mir unverständlich. Zum Glück war der gerade nicht lieferbar und ich habe es so probiert. Auch den Ausbau des Vibrationsmotors habe ich mir gespart, der Akku ließ sich auch so tauschen. Hilfreicher wäre ein Hinweis gewesen, wie das Kabel des Akkus aus- und wieder eingebaut wird (ist auch auf euren Bildern überhaupt nicht zu sehen). War aber relativ einfach abzuziehen und wieder rein zu drücken.

Axel Motz - 07/02/20

Schritt 2

Fahre mit dem Ablösen des Bandes fort, bis sich der Bildschirm vom Armband löst.
Du musst den Bildschirm möglicherweise ein bisschen nach unten drücken.
Fahre fort, am Armband zu ziehen, bis es komplett abgelöst ist.

Schritt 3

Fasse die Uhr fest an, wenn das Armband abgetrennt ist

Schritt 4

Drehe die Uhr um und entferne die vier 3,0 mm Torx T4 Schrauben.

Schritt 5

Entferne die beiden 3,0 mm Torx T4 Schrauben von der Vorderseite.
Diese beiden Schrauben sind am Ende blau markiert. (Vermutlich Schraubensicherung). Sie werden von Schraubenhaltern festgehalten, entferne auch diese.
Drehe die Schrauben von der Vorderseite her heraus. Die Schraubenhalter fallen dann auf der Rückseite heraus.

Schritt 6

Ziehe den Rückdeckel vorsichtig von der Vorderseite ab.
Ziehe nicht zu schnell oder zu fest. Der Vibrationsmotor ist noch mit empfindlichen Verbindungskabeln (rot und schwarz) angeschlossen, die keinesfalls beschädigt werden dürfen.

Schritt 7

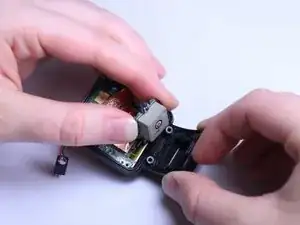

Wackle vorsichtig mit deinen Fingern oder einem Spudger am Vibrationsmotor, so dass er sich vom Rückdeckel löst.
Denke an das rote und schwarze Kabel, welches nicht beschädigt werden darf.
Der Vibrationsmotor ist das kleine schwarze Schächtelchen mit dem silberfarbenen Ende. Er ist festgeklebt, deswegen dauert es ein Weilchen, bis du ihn abgelöst hast.

Schritt 8

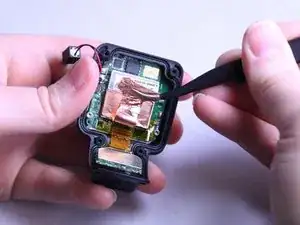

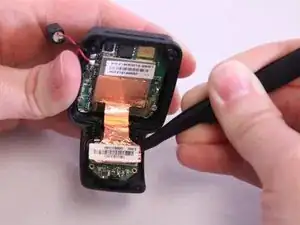

Hebe jetzt das kleinere kupferne Rechteck von der Vorderseite ab. Benutze die Präzisionspinzette und schiebe sie unter das kleinere kupferne Rechteck und hebe es dann sanft ab.
Du musst hier sanft vorgehen und das Kupfer langsam abziehen, damit es nicht einreißt.

Schritt 9

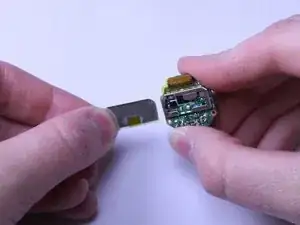

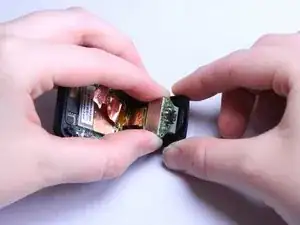

Benutze deine Finger, fasse und hebe das kleine quadratische Teil an, um das GPS und den Knopf vollständig aus dem Gehäuse herauszuheben.

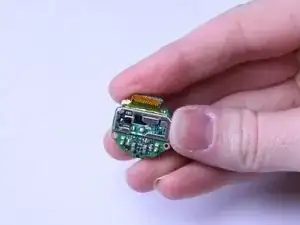

Diskonnektiere den ZIF-Konnektor von der größeren grünen Hauptplatine.
Unter dem ZIF-Konnektor versteht man hier das flache, orangene Kabel, welches die kleine grüne Platine mit der größeren Hauptplatine verbindet. Es ist so gedacht, dass er sich vom Stecker der größeren Hauptplatine löst. Es wird sich anfühlen, als ob es beim Diskonnektieren kaputt gegangen wäre, aber das ist okay!

Schritt 10

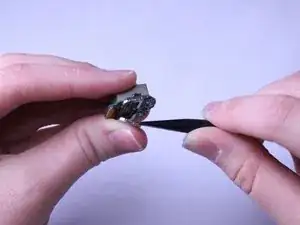

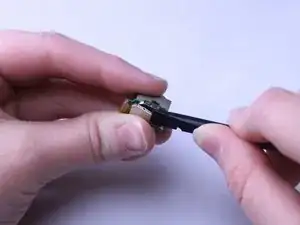

Nimm die GPS/Knopf-Komponente in die Hand und benutze einen Spudger, um die silberne Abdeckung abzuheben. Danach kannst du die GPS-Komponente sehen.

Schritt 11

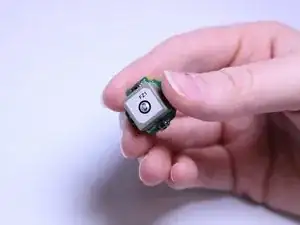

Wenn die Abdeckung der GPS-Komponente abgehoben ist und die die GPS-Komponente siehst, kannst du sie auch austauschen.
Die GPS-Komponente besteht aus dem ganzen quadratischen grauen boxähnlichen Teil, an dem sich die grüne Platine befindet.
