Einleitung
Keine, verzerrte oder schwache Modulation beim Senden in AM. Der Träger wird normal gesetzt, ist aber ohne oder mit verzerrtem/zu leisem Inhalt. Bei FM ist alles in Ordnung. Ursache: IC4 (TDA2002) im Weissblechgehäuse defekt. Wenn möglich, Arbeitsschritte unter Mikroskop oder mit Lupe durchführen. Die Lötstellen im Gerät liegen nah beieinander, was die Gefahr von Lötbrücken und Folgefehlern birgt.
Werkzeuge
Ersatzteile
-
-

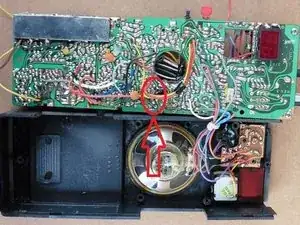

Schraube unterhalb des Batteriefachs lösen, dann Unterteil anheben mit mitsamt Antenne aus dem Oberteil vorsichtig herausziehen. Dann Rückseite neben das Gerät legen, drei Kabel ablöten, die Schrauben im oberen Viertel des Gerätes lösen und Chassis vorsichtig unten anheben und aus dem Gehäuse nehmen. Dann den Deckel des Weißblechgehäuses ablöten.
-
-
-
Schraube des Kühlkörpers von IC4 am Weissblechgehäuse lösen. Die andere Schraube direkt am IC noch nicht lösen!
-
-
-
Lötstellen des IC unter den Kabeln lokalisieren, Kabel vorsichtig zur Seite biegen, Lötstellen ablöten (mit Entlötlitze!) und IC dann am Kühlkörper vorsichtig aus dem Weissblechgehäuse ziehen. Dann noch Kühlkörper vom IC abschrauben, auf neuem IC festschrauben und IC einbauen.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen. Dabei im unteren Teil im Bereich des Schraubendoms für die Rückseite darauf achten, dass kein Kabel eingequetscht wird.
