Truma Combi 4 Ventilatorrad Umluft Reinigen

Geschrieben von: hainzy
  • Kommentare: 0
Truma Combi 4 Ventilatorrad Umluft Reinigen

Schwierigkeitsgrad

Schwierig

Schritte

10

Zeitaufwand

3 Stunden

Einleitung

In dieser Anleitung zeige ich dir, wie du das Ventilatorrad Umluft der Tuma Combi 4 reinigst.

  1. hFB5guPMMfmgPKwn

    • schiebe den Deckel leicht nach oben

  2. GrbsPuRonpLoXDDJ
    GrbsPuRonpLoXDDJ
    TsKOF4xEACbURmas
    VQRxUcN5V5AsVWXw

    • hebe den Deckel nach vorne aus der Schiene

    • beachte das Raster / Nasen der Schiene

  3. tcPWV5OJAmJDFLDZ

    • entferne mit dem Torx 20 Schraubendreher die vier Schrauben

  4. riDIaXTEHTwUlBMb
    riDIaXTEHTwUlBMb
    V4PLk6YA34QA3KPf
    6NsojoXGTRTUAknU

    • hebe den Deckel nach vorne über die Anschlüsse ab

  5. u46POoPxNvDJ1ZP4

    • entferne die vier Schrauben des Deckels mit dem Torx 20 Schraubendreher

  6. jUP1ZHjOUBAYd61Q
    jUP1ZHjOUBAYd61Q
    QaLtdEauWYJqFFQm

    • hebe den Deckel weg vom Lüfterrad ab

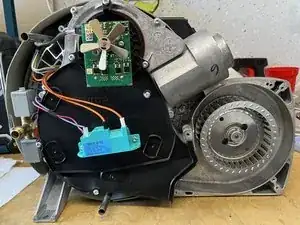

  7. DL4YOXR52DBTKgxo
    DL4YOXR52DBTKgxo

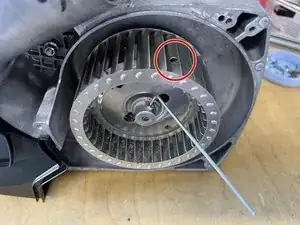

    ZeaDjbQMtYIdKs5r

    • Positioniere das Lüfterrad durch drehen so, ....

    • ... dass das Loch im Lüfterrad nach oben zeigt

  8. WKp1dFbKOIYDwRxa
    WKp1dFbKOIYDwRxa

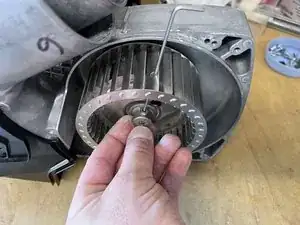

    uZLiiGHrydJ5xSXh

    • Die Schraube arretiert das Rad auf der Welle des Motors und muss nur gelöst und nicht ganz entfernt werden!

    • Löse jetzt die Innensechskant Schraube mit dem 2mm Inbusschlüssel

    • Lockere die Schraube mit dem langen teil als Hebel

    • lockere (nicht entferne!) die Schraube von oben so weit, dass das Rad von der Welle des Motors ohne Probleme abgezogen werden kann

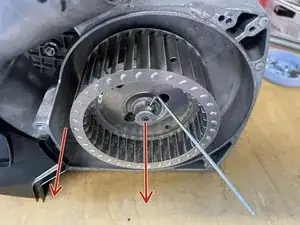

  9. HCbJi36rul5TGf34
    HCbJi36rul5TGf34
    Vd6AqMGagCYXOAqc

    • Ziehe das Rad gerade von der Motorwelle ab

  10. JLRbMXOBZZiA2oJ6
    JLRbMXOBZZiA2oJ6

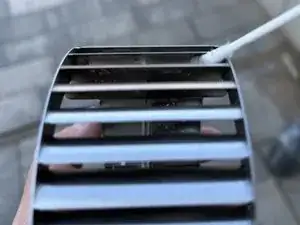

    nVhTxyuMXvLyXOvY

    • Vorsicht beim Umgang mit dem Rad! Bei nur leichter Unwucht, Biegung, Kerben oder anderen Beschädigungen muss das Rad getauscht werden. Vibrationen, Pfeifen und andere Störgeräusche sind sonst die Folge!

    • Reinige bei starker Verschmutzung die Lamellen einzeln und vorsichtig mit Wattestäbchen.

    • Verwende keine anderen Materialien, insbesondere keine Metallgegenstände! Die Lamellen sind sehr empfindlich.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
