Einleitung
Wenn die Armatur tropft und sich Kalkflecken in der Wanne bilden, ist es Zeit, die Armatur auseinanderzunehmen und zu entkalken. Meist hilft das.
Wenn das nicht hilft oder es ein größeres Leck gibt, bekommt ihr Ersatzteile bei sehr vielen Händlern. Leider gibt es sehr viele ähnliche Modelle. Auch lohnt es sich, die Preise zu vergleichen. Das gleiche original Keramik-Oberteil wird zwischen 22 und über 60 Euro angeboten. Auch beim Rückflussverhinderer schwanken die Preise Faktor 3. Schaut auch auf Versandkosten und Mindestbestellwert.
An Werkzeug braucht ihr: Gabelschlüssel SW 17, Rohrzange, Lappen, Entkalker, einen feinen und einen größeren Schraubenmdrehen mit Schlitz
-
-
Große Undichtigkeiten gibt es, wenn die Armatur die Wasserzuleitung nicht mehr perfekt abschliesst.
-
Kleine Mengen können auch in die Wanne tropfen, wenn die Umstellung zwischen Dusche und Wanne defekt ist (z.B. undichter Rückflussverhinderer) und die im Schlauch gespeicherte Menge langsam abtropft.
-
Als Test den Duschschlauch abschrauben und alles mit einem Handtuch trockenwischen. Am nächsten Tag beobachten. Wenn dann Wasser in der Wanne zu finden ist, dann ist es die Absperrung zur Zuleitung (Schritte 2 bis 5). Wenn es da trocken bleibt, dann ist die Umstellung in Verdacht (Schritt 6).
-
-
-
Einen Auslass im Bad öffnen, damit die Leitung drucklos ist
-

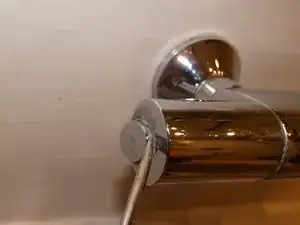

Der Griff für die Einstellung der Wassermenge ist bei diesem Modell links. Bei Griff rechts gleiches Vorgehen.
-
Griff um 180° nach hinten drehen, bis die Spartaste hinten ist
-

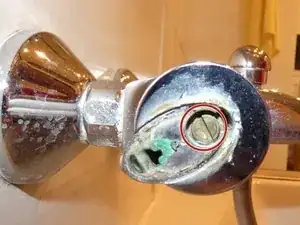

Das Abdeckplättchen hat einen feinen Schlitz, der jetzt vorne ist. Vorsichtig mit einem kleinen Schraubendreher abhebeln.
-
-
-
Nach Entfernen des Abdeckplättchens ist die Schraube zugänglich und kann mit einem breiten Schlitzschraubendreher gelöst werden.
-
Griff und das weisse Kunststoffteil in Achsrichtung abziehen. Merken oder fotografieren, in welcher Position die Rastnase des grauen Teils ist.
-

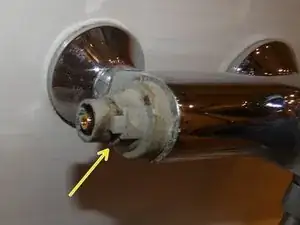

Das graue Kunststoffteil in Achsrichtung abziehen
-
-
-

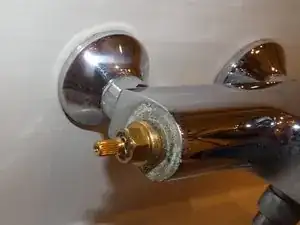

Mit einem Gabelschlüssel 17 das Keramik-Oberteil abschrauben. Wenn es klemmt, mit der anderen Hand fest an der Armatur gegenhalten, damit keine Kräfte auf die Zuleitung kommen
-

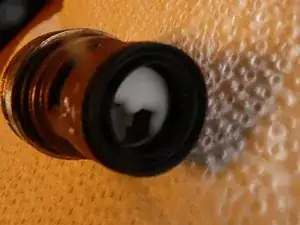

Das Keramik Oberteil hat außen 2 Dichtungen. Eine mit Nut am Ende (nicht tauschbar) und eine an der Schulter (tauschbar, O-Ring 18,2 x 1,7)
-

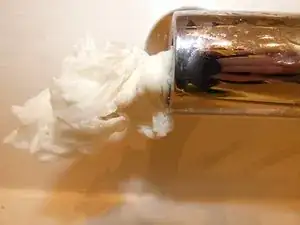

Den Ventilsitz mit einem Lappen, der mit Entkalker getränkt ist, reinigen
-
-
-

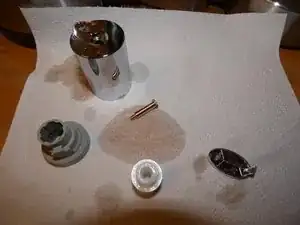

Alle Teile mit Entkalker und ggf. Spülbürste und Schwamm (Seifenreste gehen mit Entkalker nicht ab) reinigen. Vorsicht, der Griff hat eine dünne, empfindliche Chromschicht auf dem Kunststoff. Ein Zitronensäure-Entkalker, leichte Wärme und 30 min Wartezeit haben hier funktioniert.
-
Das Keramik-Oberteil an der Bedienachse mehrmals drehen und wieder in den Entkalker legen.
-
Alle Teile gut abspülen und wieder einbauen. Beim Einbau auf die richtige Position der Rastnasen achten. Vor dem anziehen der Schraube überprüfen, ob die Wasserspartaste funktioniert, ggf. Plastikteile neu justieren.
-
Bei Armaturen mit Duschschlauch als nächsten Schritt den Rückflussverhinderer prüfen und reinigen
-
-
-
Duschschlauch abnehmen
-
Das Teil, an dem der Schlauch befestigt ist, vorsichtig mit einer Rohrzange (Tuch drum wickeln) abschrauben. Das Teil hat leider keine Ansatzfläche für Schraubenschlüssel
-

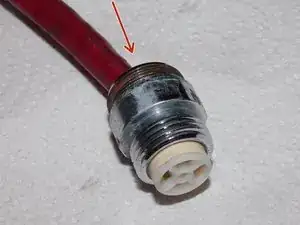

Der Rückflussverhinderer ist das weisse Teil. Es klemmt nur durch einen O-Ring und kann mit einem stumpfen Gegenstand (z.B. Zangengriff) von Innen (feines Gewinde) nach Außen (grobes Gewinde) herausgeschoben werden.
-

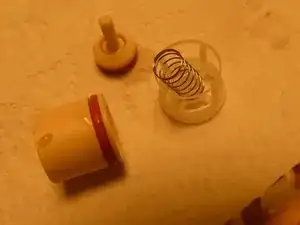

Den Rückflussverhinderer (Teilenummer 08565000) gibt es nur ganz als Ersatzteil (4 bis 20 EUR). Achtung, es gibt ein weiteres Teil mit demselben Namen in der Wasserzuleitung (nicht baugleich). Das Teil lässt sich noch in 3 Kunststoffteile, eine Feder und 2 O-Ringe zerlegen und reinigen.
-
Beim Zusammenbau muss das Teil mit dem roten O-Ring zuerst von Außen (grobes Gewinde) in das Metallteil eingeschoben werden.
-
