Einleitung
Bei dieser Anleitung geht es darum zu erklären wie die MOSYS / Hettich CCS-203 Fernbedienung für ein elektrische Lattenrost verdrahtet ist. Wenn man seine Fernbedienung beschädigt hat oder eine fehlende Fernbedienung gegen ein anderes Model austauschen muss weil das Original schwer zu bekommen ist sollte diese Anleitung hilfreich sein.
Ersatzteile
-
-
Falls die Original Fernbedienung reparabel ist sollte dies als Weg gewählt werden. Falls nicht kann man sie nachkaufen, Link ist in den Ersatzteilen. Falls man eine günstigere Fernbedienung umbauen will oder man bei der Reparatur der Originalfernbedienung die Verkabelung kennen muss sollte diese Anleitung helfen.
-
In den weiteren Schritten wird gezeigt wie man eine günstige Fernbedienung umbauen kann. Auch wenn man das Original reparieren möchte bitte weiterlesen es könnte hilfreiche Hinweise enthalten sein.
-
-
-

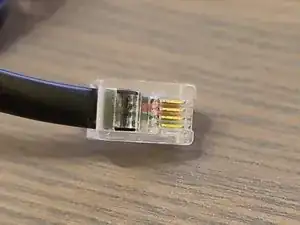

Die Fernbedienung ist über ein RJ10 Kabel mit 4 Pinnen angeschlossen. RJ10 sind die Stecker die früher an dem Kabel zwischen Telefonhörer und Telefon angebracht waren. Ein solches altes Kabel könnte für Testzwecke hilfreich sein. Achtung, es gibt auch RJ11 Stecker die haben 6 Nuten, aber nur 4 Kabel, diese Stecker sind zu breit.
-
Es können natürlich auch Kabel bei Bedarf mit RJ10 Stecker selbst gecrimpt werden. Wenn man aber eine Fernbedienung mit Rundstecker umbauen möchte sind die Adern höchstwahrscheinlich zu dick. Den Rundstecker also nicht abschneiden, besser ein Gegenstück kaufen um einen Adapter zu bauen.
-
-
-
Falls man die Original-Fernbedienung hat, in diesen Schritt ein paar Infos zum Original.
-

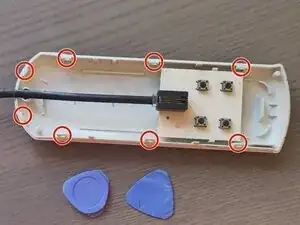

Es gibt 8 Kunstoff-Einrastnasen (markiert mit roten Kreisen), am besten das Gehäuse von der Kopfseite mit diesen Plastikplättchen rundum aufhebeln.
-

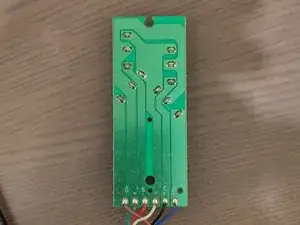

Auf dem zweiten Bild sieht man die Platinenunterseite, evtl. hilft es je nach dem was man reparieren möchte.
-
Falls einfach ein Schalter kaputt ist, es handelt sich um standardisierte Mikroschalter mit 6mm x 6mm Grundfläche und ca. 3,5mm Gehäusehöhe (also ohne Taster gemessen). Stückpreis 0,33 EUR (April 2025).
-
-
-
Jede Platine ist potentiell anders aufgebaut. Es muss also jeder selbst entscheiden wie er die Leiterbahnen im Schalter anpassen muss und ob es überhaupt notwendig ist. Dieser Schritt hier ist nur ein Beispiel. Ich hatte z.B. 6 Anschlussdrähte, wir brauchen aber nur 4.
-

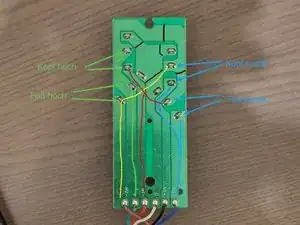

In meinem Beispiel habe ich ein paar Leiterbahnen mit dem Dremel aufgetrennt (schwarze Linien). Ferner habe ich ein paar Schalter mit Kabeln anders verbunden (farbige Linien).
-
-
-

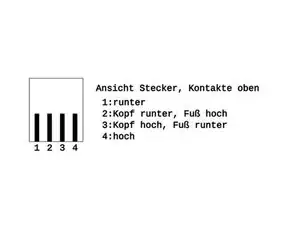

Das Bild zeigt den Stecker so dass die offenen Kontakte oben sind und der Widerhaken des RJ Steckers unten, also quasi auf dem Tisch liegt.
-
Stift 1 muss jetzt entweder mit Stift 2 oder 3 verbunden werden um das Bettteil entsprechend zu bewegen. Oder Stift 4 wird mit Stift 2 oder 3 verbunden. Die Schalter in der Fernbedienung müssen also diese Pinne verbinden.
-
Beispiele: Pin 1 und 2 verbunden fährt das Kopfteil runter. Pin 2 und 4 verbunden fährt das Fußteil hoch.
-
-
-

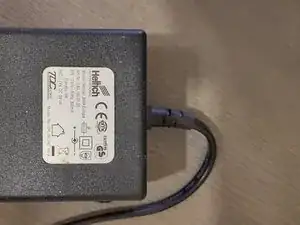

Falls man Infos zum benötigten Netzteil des Antriebs sucht: 24V, 36W. Tonnenstecker wobei Plus innen liegt und Minus außen.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
6 Kommentare
Hallo, habe die ccs-203 und das Lattenrost macht sich selbstständig. Knackt und geht eigenmächtig hoch.
Die Leiterplatte sieht nicht verschmolzen aus. Was kann ich tun?
Maritta -
Falls noch relevant, ich musste zufällig eine FB reparieren und habe noch Infos dazu eingefügt. Wahrscheinlich ist nur ein Schalter bei dir kaputt, dann sollten die Infos helfen und die Reparatur ist schnell erledigt.
kapott -
Hallo Maritta,
ich würde die Situation gerne besser verstehen. Wann geht das Bett eigenmächtig hoch? Sobald der Stromstecker in der Steckdose ist? Oder nur wenn du kurz den Knopf für die Verstellung gedrückt hast und dann stoppt es nicht mehr? Die Fernbedienung ist ja über so eine Art Netzwerkstecker mit dem Bett/Motor verbunden, geht die Stellung auch hoch wenn die Fernbedienung ausgesteckt ist?
Hintergrund der Fragen ist, ich will verstehen ob der Fehler ehr in der Fernbedienung liegt oder ausserhalb. Wahrscheinlich in der Fernbedienung, aber sicher ist sicher. Nehmen wir an es liegt and der FB, wenn du sagst die Platine sieht gut aus, dann hast du die FB ja schon geöffnet. Ich hatte nie so eine FB daher bin ich mir nicht sicher wie genau die aussieht. Wahrscheinlich sind dort kleine schwarze Mikrotaster unter den Plastiktastern der Fernbedienung. Wenn du die Mikroschalter drückst, also die Platine "nackig" verwendest, tritt dann das gleiche Problem auf? An allen 4 Schaltern oder nur an einem? Text zu lang...
kapott -
Wenn nur an einem dann dürfte der Mikroschalter kaputt sein und müsste einfach gegen einen anderen getauscht werden. Poste mal ein Bild von den Schaltern. Wenn du nicht selber löten kannst dann nimm die FB in ein lokales Repaircafe mit dort wäre der Tausch eine Kleinigkeit. Aber poste erstmal ein Bild dass ich den Schalter sehen kann.
kapott -
