Einleitung
Folge dieser Anleitung, wenn du vorgestanzte Klebestreifen an deinem Gerät anbringen willst. Dies können Klebestreifen für ein Display, eine Rückabdeckung, einen Akku, usw. sein.
Mache dich mit der gesamte Anleitung vertraut, bevor du mit dem Befestigen der Klebestreifen anfängst.
Hinweis: Wenn die Anleitung deines Gerätes bestimmte Anweisungen zum Befestigen der Klebestreifen enthält, folge deren Schritten.
Um die IP-Einstufung eines Gerätes nach dem Öffnen zu erhalten, benötigst du spezielle Ausrüstung. Bei der nachfolgenden Anleitung erhältst du bestmögliche Hinweise, um die Reparatur zuhause durchzuführen.
Beachte, dass die Verfahren und die Klebstoffe nicht bei allen Geräten gleich gut arbeiten. Das Ergebnis hängt vom Gerät ab und wie gut es dir gelingt, den Kleber anzubringen. In den meisten Fällen ist die Abdichtung nicht so gut, wie die ab Werk. Setze deswegen dein Gerät nach der Reparatur keinen Extrembedingungen aus.
Für Samsung Smartphones, folge dieser Anleitung.
Für iPhones, folge dieser Anleitung.
Für iPads, folge dieser Anleitung.
Wenn du gängige Tesa-Klebestreifen benutzt, dann folge dieser Anleitung.
-
-

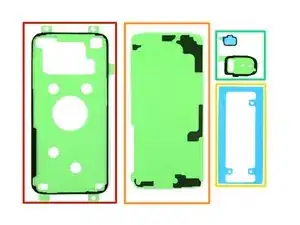

Sieh dir deine vorgestanzten Klebestreifen an und finde heraus, wozu sie dienen.
-
Klebestreifen für das Display oder die Rückabdeckung, sie haben im Allgemeinen die Form des Gerätes.
-
Klebestreifen zur Unterstützung der Rückabdeckung, sie passen auf die Umrisse der Komponenten, die auf die Rückabdeckung gedrückt werden.
-
Klebestreifen für den Akku, sie sind normalerweise rechteckig und haben ungefähr die Form des Akkus
-
Klebestreifen für Komponenten, sie haben die Umrisse der verschiedenen Komponenten, wie zum Beispiel Kameras und Fingerabdrucksensor
-
-
-

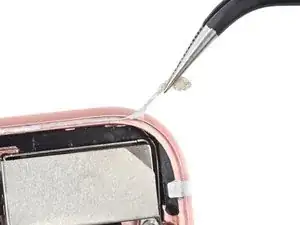

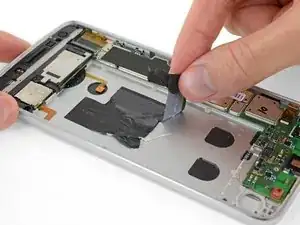

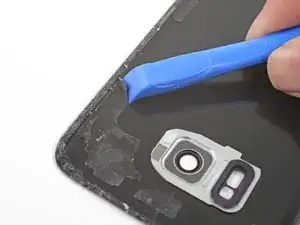

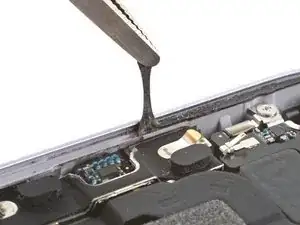

Entferne größere Kleberklumpen mit deinen Fingern, einem Spudger, einem Plastiköffnungswerkzeug oder einer Pinzette.
-
Benutze Klebstoffentferner oder Isopropylalkohol (mindestens 70%ig), um Rückstände von den Metalloberflächen zu entfernen. Wische mit einem fusselfreien Tuch oder einem Kaffeefilter immer nur in eine Richtung, bis alle Klebereste entfernt sind.
-
-
-

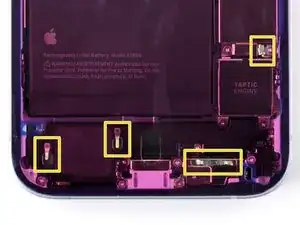

Ausschnitte für Bauteile oder Zuglaschen im Rahmen
-
Markierungen für bestimmte Positionen
-
Löcher für Federkontakte oder Kameras
-
-
-

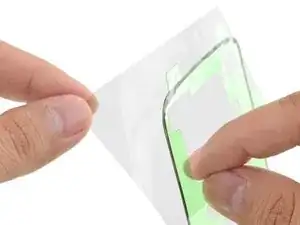

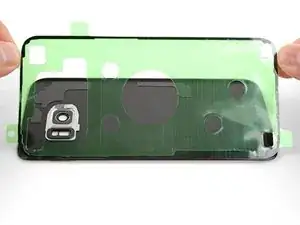

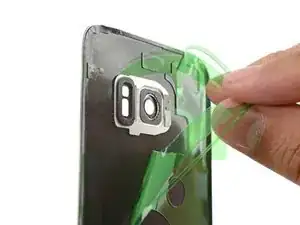

Wenn du eine gute Vorstellung davon hast, wie der Kleber auf die Oberfläche passen muss, kannst du die nicht-farbige Schutzfolie abziehen.
-

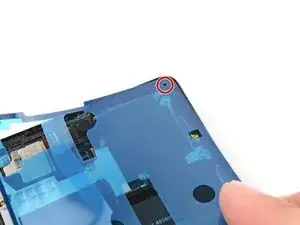

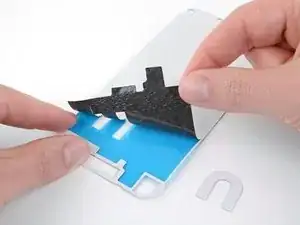

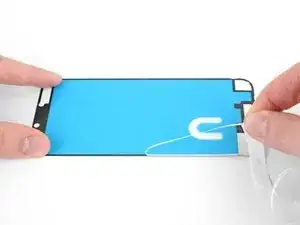

Löse vorsichtig den mittleren Teil sowohl der Schutzfolie als auch der Kleberschicht ab, beginne (falls vorhanden) am Ausschnitt.
-
Ziehe die restliche Schutzfolie ab, um den Kleber darunter freizulegen.
-
-
-

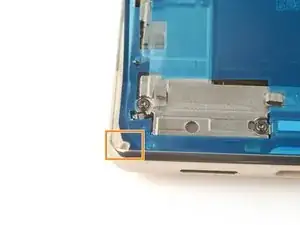

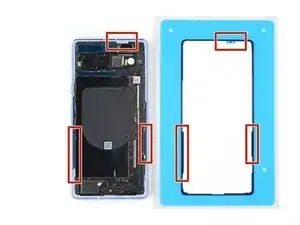

Prüfe beim Auflegen, ob entsprechende Löcher in Löcher am Rahmen deines Gerätes passen.
-
Bei einigen Klebestreifen gibt es Ausschnitte, die genau in Öffnungen oder andere besondere Eigenschaften des Rahmens passen.
-
-
-

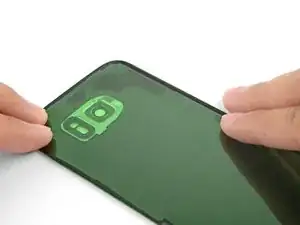

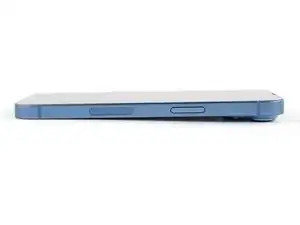

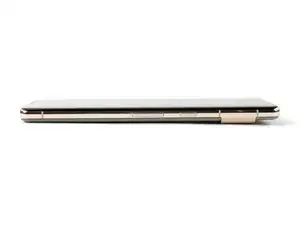

Halte den freiliegenden Klebestreifen an seinen Laschen fest und richte die lange Kante des Klebestreifens sorgfältig an der Kante des Gerätes aus.
-

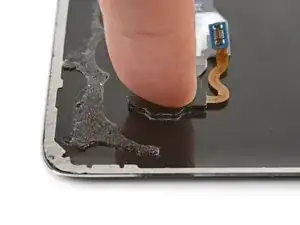

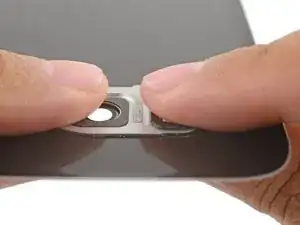

Lege den Klebestreifen auf die Oberfläche ab und drücke ihn gut mit den Fingern fest.
-

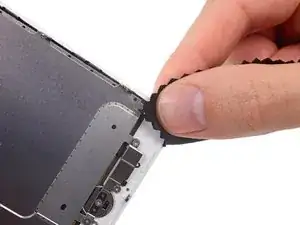

Ziehe die farbige Schutzfolie vom Klebestreifen ab, um die andere Klebeseite freizulegen.
-
-
-
Erwärme das Teil oder die Stellen, wo der Kleber angebracht ist, leicht mit einem Fön, einem iOpener oder einem Heißluftgebläse.
-
-
-

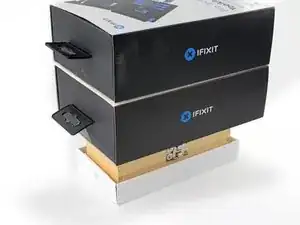

Lege das Gerät auf eine flache Oberfläche und staple schwere Gegenstände darauf, z.B. mehrere schwere Bücher.
-
Lasse sie einige Stunden liegen, damit der Kleber gut hält. Wenn möglich lasse sie über Nacht einwirken.
-
-
-

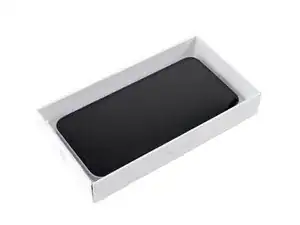

Wenn dein Gerät in einer Schachtel mit Ausschnitten für die Erhebungen auf der Rückseite ausgeliefert wurde, kannst du sie verwenden, damit das Gerät flach aufliegt.
-

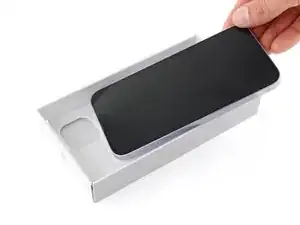

Lege dein Gerät in die Schachtel, so dass der Druck auf der Rückseite überall gleichmäßig ausgeübt wird.
-
Staple schwere Gegenstände auf das Gerät und lasse sie einige Stunden liegen, damit der Kleber gut hält. Wenn möglich lasse sie über Nacht einwirken.
-
-
-
Befestige Klebestreifen am Rand der Rückseite, damit die Oberfläche nicht verkratzt wird.
-

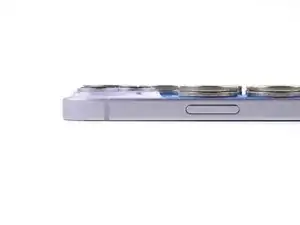

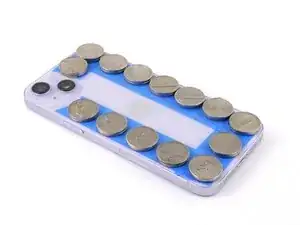

Staple zum Ausgleich der Kameraerhebung Münzen oder ähnliche Dinge, die gleich hoch wie die Kameras sind, um den Rand herum.
-
Lege schwere Gegenstände, z.B. Bücher auf die Münzen und lasse sie dort einige Stunden liegen. Nimm keine wertvollen Bücher, die Münzen könnten sich eindrücken.
-
-
-

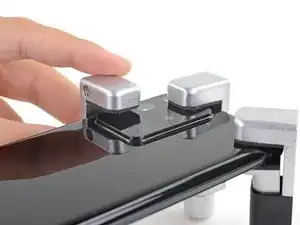

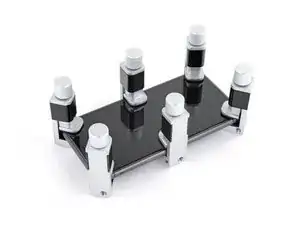

Spezielle Schraubzwingen für das Display sind eine gute Möglichkeit, um das Display und die Rückabdeckungen zu befestigen. Diese Anleitung zeigt, wie du sie an deinem Gerät verwenden kannst.
-
Wenn die Klebestreifen richtig aufgebracht wurden, sollten sie zuverlässig für lange Zeit halten.
Nach dieser Reparatur ist dein Gerät möglicherweise nicht mehr wasserdicht. Vermeide es, dein Gerät Flüssigkeiten auszusetzen.
9 Kommentare
Diese Anleitung sollte im Akku-Tausch Tutorial verlinkt sein und auch in der Produktbeschreibung. Ich habe diesen Artikel erst gefunden, nachdem ich die Rückseite schon befestigt hatte (zum Glück richtig).
Although obvious to anyone who has used this type of strip, I didn't realize it until my first experience gluing a screen into my phone: the adhesive is ONLY the black goo attached to the strips. Once you peel off the clear side, place the strip and then peel off the coloured side, all that's left is the black goo, hopefully exactly where it needs to be. Mine could be carefully re-aligned with tweezers as necessary before setting the screen into place.
Chris -
What's the popular recommendation regarding how long to leave weight on these pre-cut adhesive strips?
It merely says 'a few hours'?
Is it okay to check on it or is it like opening the oven door?
Eldon -
It's okay to check, and 2 hours is usualy plenty enough.
If you're installing a screen, you might need to cut out a hole on the backing so that you can attach the first side, and attach the screen ribbon connector through the hole before removing the second backing.
Asela Gunawardana -
I don't understand how one-sided adhesive is supposed to make the screen stick on. It needs to be double-sided adhesive, not one-sided. One side has to stick to the back of the screen and one side has to stick to the frame. This display adhesive I have is one-sided, unless I'm doing something wrong.
Google Pixel 3a Display Adhesive - Genuine
Tim Davenport -
I've got one for a Pixel 4a here, but the same general scheme should apply: They are double sided adhesive. One sticky side sticks to the clear plastic film and the other sticky side sticks to the colored plastic film. However, the packaging of them should have been better. They were just loosely thrown into the box and some of them came off their supporting film, sticking to the packaging and each other.
Art -
