Einleitung
Aufgrund von Apples Ersatzteilreparatursystem waren Wi-Fi-Reparaturen am iPhone 12 oder neueren Modellen für unabhängige Reparaturwerkstätten jahrelang unmöglich. Jetzt hat REWA Tech aber eine bahnbrechende Lösung gefunden. Dies ist das erste Mal, dass wir seit der Veröffentlichung des iPhone 12 einen so bedeutenden Durchbruch bei iPhone-Reparaturen erzielt haben. Diese Anleitung zeigt, wie man eine Wi-Fi-Chip-Reparatur an einem iPhone 13 durchführen kann. Das Verfahren kann auch auf das iPhone 12 und ältere Modelle angewendet werden.
[Video|https://www.youtube.com/watch?v=kEkMvQIs...]iPhone WiFi Chip Repair Solution[/video]
-
-

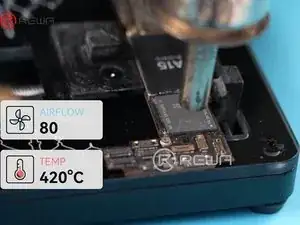

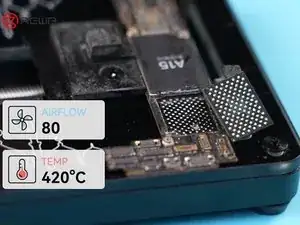

Erhitze den NAND-Chip gleichmäßig mit einer Heißluftpistole bei 420° C und einem Luftstrom von 80.
-
Hebel den NAND-Chip heraus.
-
Trage etwas Flussmittel auf das Lötpad des NAND-Chips auf.
-

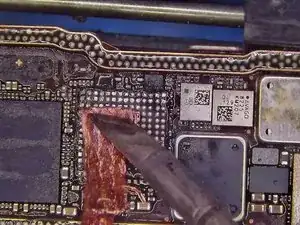

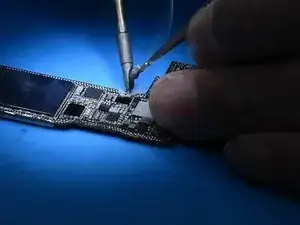

Entferne die Lötzinnreste mit Lötlitze und einem Lötkolben.
-
-
-

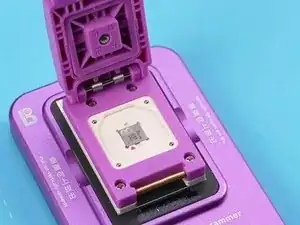

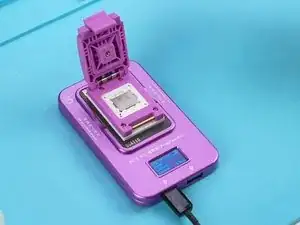

Setze den NAND-Chip in ein Luban-Programmiergerät ein.
-

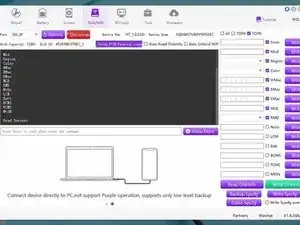

Schließe das Programmiergerät an einen PC an und öffne die Programmiersoftware.
-

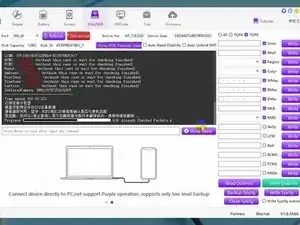

Klicke auf "Werksdaten prüfen", um die EcID des iPhones auszulesen.
-
Lese die EcID aus dem NAND-Chip.
-
-
-
Setze ein neues Wi-Fi-Modul in das Luban-Programmiergerät ein, um die Wi-Fi SN einzutragen.
-

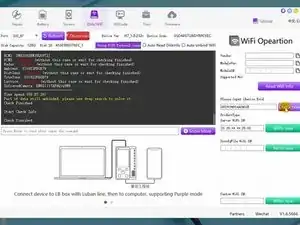

Kopiere die EcID und wähle "WiFi Operations" im Navigationsmenü.
-
Füge die EcID ein und klicke auf "Jetzt prüfen" (Check now).
-
Klicke dann auf "Jetzt schreiben" (Write now.).
-
Das Wi-Fi SN wurde in das neue Wi-Fi Modul übertragen.
-
-
-

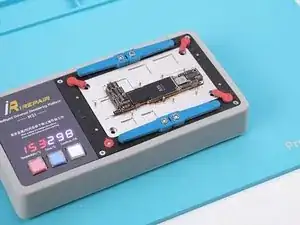

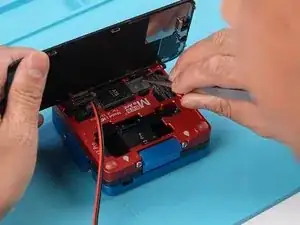

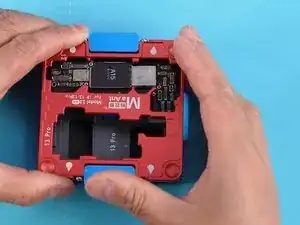

Setze das Signalboard auf eine Halterung.
-
Decke einige andere Komponenten zum Schutz mit Kaptonband ab.
-

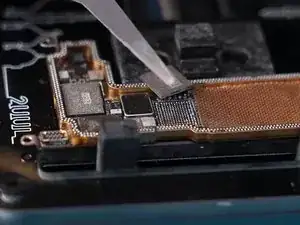

Erwärme das WLAN-Modul mit einer Heißluftpistole und entferne die Klebereste an den Rändern mit einem Spachtel.
-

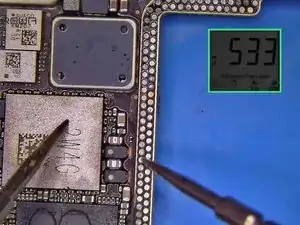

Hebele das WLAN-Modul heraus.
-
Trage etwas Flussmittel auf die Lötfläche des WLAN-Moduls auf.
-
-
-

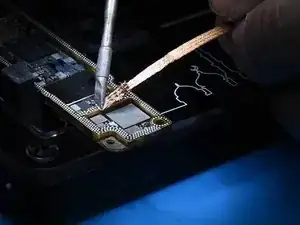

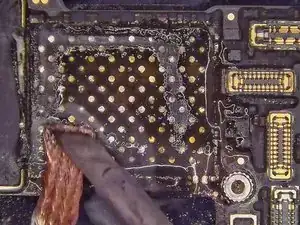

Entferne die Lötzinnreste auf der Signalplatine.
-
Entferne die Lötzinnreste auf dem Logic Board.
-

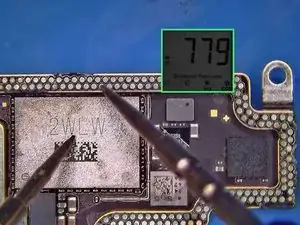

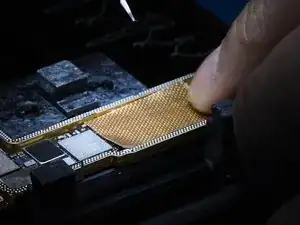

Richte das neue Wi-Fi-Modul mit dem SN auf dem Lötpad aus.
-

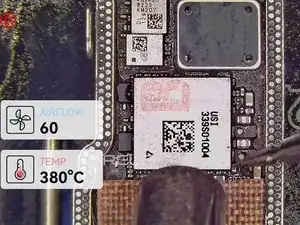

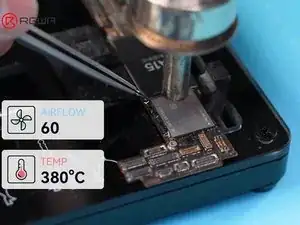

Löte das neue Wi-Fi-Modul mit einer Heißluftpistole bei 380° C und einem Luftstrom von 60 fest.
-
-
-
Schließe das Bildschirmkabel des iPhone 13 und das Netzkabel an.
-
Löse den Einschaltvorgang mit einer Pinzette aus.
-

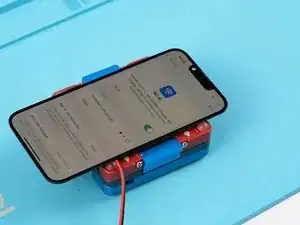

Das iPhone 13 sollte sich nun einwandfrei einschalten lassen.
-

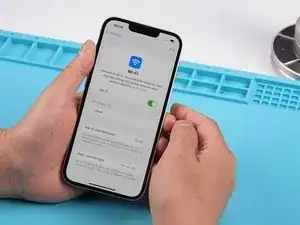

Gehe zu den Einstellungen und prüfe, ob die WLAN-Funktion wieder aktiviert ist.
-
-
-

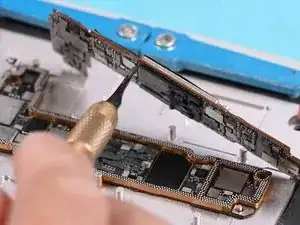

Löte Signalplatine und Logikplatine zusammen.
-
Baue das iPhone 13 wieder zusammen und teste die Wi-Fi-Funktion.
-
Teste, ob die WLAN-Verbindung wiederhergestellt ist und ordnungsgemäß funktioniert.
-
