Wie du deine Logitech G Pro X Superlight öffnest

Geschrieben von: Spencer Day
  • Kommentare: 0
Wie du deine Logitech G Pro X Superlight öffnest

Schwierigkeitsgrad

Mittel

Schritte

14

Zeitaufwand

20 - 30 Minuten

Einleitung

Verwende diese Anleitung, um deine kabellose Logitech G Pro X Superlight Gaming-Maus zu öffnen.

Durch das Öffnen der Maus erhältst du Zugriff auf die internen Komponenten, sodass du sie reinigen, mechanische Probleme beheben oder einzelne Bauteile austauschen kannst.

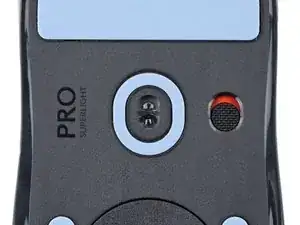

  1. IB1vFphPUSJDD3hf
    IB1vFphPUSJDD3hf
    cknwptAofxpmbmci
    STQygU1EY6Tymx3P

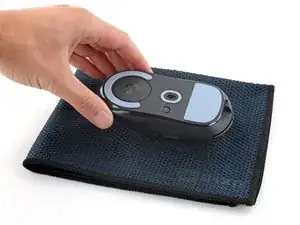

    • Schiebe den Ein-/Ausschalter deiner Maus nach unten, sodass er sich in der Position OFF (AUS) befindet.

    • Unter dem Schalter sollte eine rote Anzeige sichtbar sein.

    • Ziehe alle Kabel von deiner Maus ab.

    • Drehe die Maus um, sodass die Füße nach oben zeigen.

    • Während der Reparatur kann es hilfreich sein, die Maus auf ein weiches Tuch zu legen, um sie zu stabilisieren und eine Beschädigung während der Arbeit zu verhindern.

  2. iSKqNoEwLkWvd1HZ

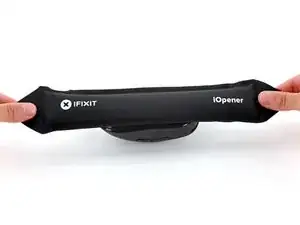

    • Die Füße sind mit starkem Klebstoff an der Unterseite der Maus befestigt. Um sie sauber auszubauen, muss der Klebstoff gründlich erwärmt werden.

    • Erwärme einen iOpener und lege ihn eine Minute lang auf die Mausfüße, um den Klebstoff zu erwärmen.

    • Alternativ kannst du einen Haartrockner in niedriger Einstellung verwenden, um den Klebstoff aufzuweichen.

    • Wenn du einen Haartrockner verwendest, erwärme die Füße jeweils nur einige Sekunden, da sich sonst die Kunststoffschale verziehen kann.

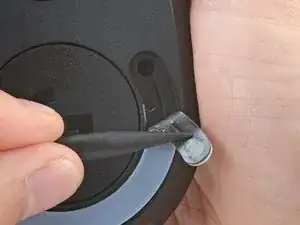

  3. RNERSLUB1onOXCAD
    RNERSLUB1onOXCAD
    gO2CJ2jECPIIEpCJ
    uf6lE6UegGoGUhSP

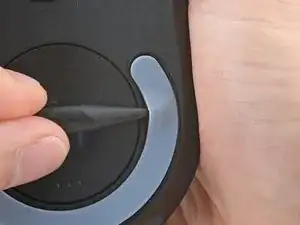

    • Die Füße bestehen aus zwei Schichten – einer gummierten und einem darunter liegenden Klebepad.

    • Bei der Wiederverwendung der Füße musst du darauf achten, dass die beiden Schichten nicht voneinander getrennt werden oder die Füße beschädigt werden.

    • Schiebe die Spitze eines Spudgers vorsichtig unter den runden Fuß und achte darauf, dass er sowohl unter den Fuß als auch unter das Klebepad geht.

    • Die Fußvertiefungen haben eine kleine Kerbe, die das Einsetzen des Spudgers erleichtert.

    • Schiebe den Spudger vorsichtig weiter unter den Fuß und hebe ihn an, bis du ihn mit den Fingern fassen kannst.

  4. RcXKSECZFBTFEx3A
    RcXKSECZFBTFEx3A
    b5PhZr5dxrSKSJkx

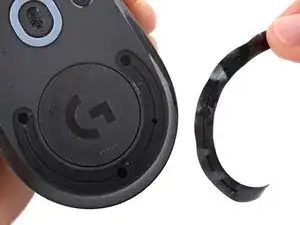

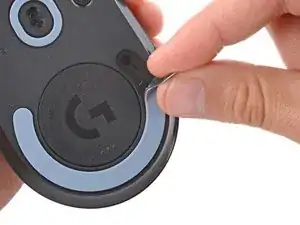

    • Ziehe den Fuß ab und entferne ihn.

    • Wenn sich die Gummischicht von ihrem Klebepad löst, entferne das Pad auf die gleiche Weise.

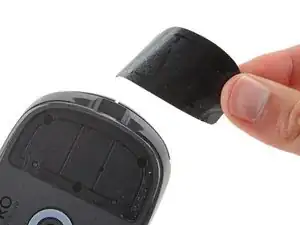

  5. hdBc1BqmGYSknkWy

    • Wiederhole die letzten drei Schritte, um die restlichen Füße zu entfernen.

    • Wenn du die Füße nur zum Öffnen der Maus entfernst, brauchst du den kreisförmigen Fuß um den unteren Sensor nicht zu entfernen.

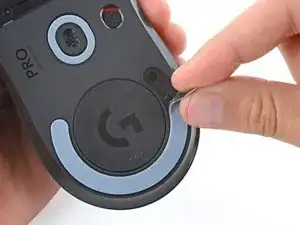

  6. 1EVHv2qPdcjfQS23
    1EVHv2qPdcjfQS23
    KSpJDAx31QasRXVb
    uYHwBT6yGIMaaSie

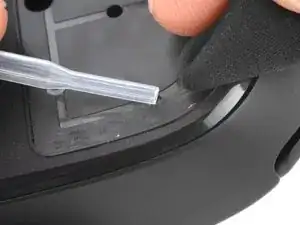

    • So wird ein neuer Fuß angebracht:

    • Wenn einer der Füße beim Entfernen beschädigt wurde oder sich von den Klebepads gelöst hat, muss er ausgetauscht werden.

    • Kratze mit einem Spudger vorsichtig alle Klebereste ab.

    • Entferne mit Isopropylalkohol und einem Mikrofasertuch gründlich alle Kleberückstände von den Fußaussparungen. Lasse die Oberfläche vollständig trocknen.

    • Ziehe die Füße von ihrer Schutzfolie ab und drücke sie fest an.

  7. SknCa6GhJpQPgqKj
    SknCa6GhJpQPgqKj
    xMxKtD3MvcDYbsVX

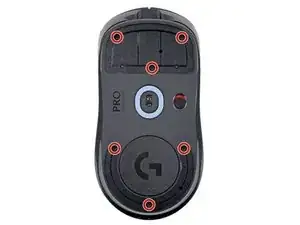

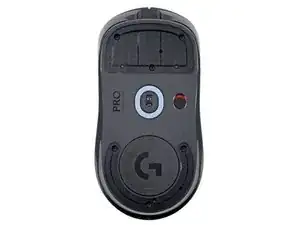

    • Verwende einen Kreuzschlitzschraubendreher, um die sechs 4,5 mm langen Schrauben, mit denen die untere Gehäuseschale befestigt ist, zu entfernen.

  8. VXXaeSD6TNdhfFHe
    VXXaeSD6TNdhfFHe
    AaaBEqlJQVVNqFkO
    JV2CSgDB2PUi25r6

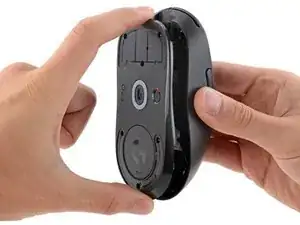

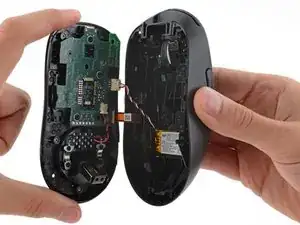

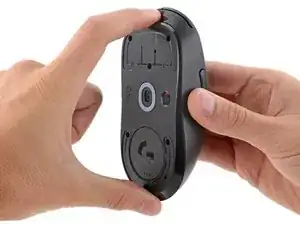

    • Versuche noch nicht, die Gehäusechalen vollständig voneinander zu trennen, da sie noch durch zwei Kabel verbunden sind.

    • Ziehe die obere und untere Gehäuseschale vorsichtig auseinander.

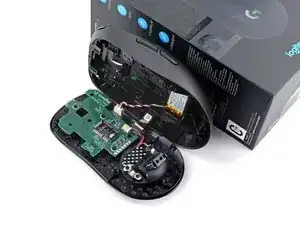

  9. hTvlCUR2qnNrK3ww
    hTvlCUR2qnNrK3ww
    prOjeOxMiktjZDku
    KWZnGc5RgPWOgMyf

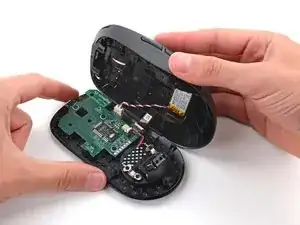

    • Setze deine Maus mit der unteren Gehäuseschale auf der Arbeitsfläche ab und drehe die obere Gehäuseschale über die rechte Kante.

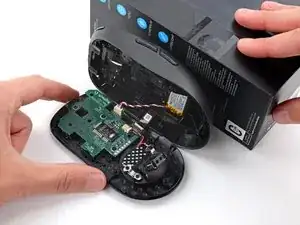

    • Verwende einen Gegenstand wie eine kleine Schachtel oder einen Stapel Bücher, um die obere Gehäuseschale abzustützen, damit du auf die Kabel zugreifen kannst, ohne sie zu belasten.

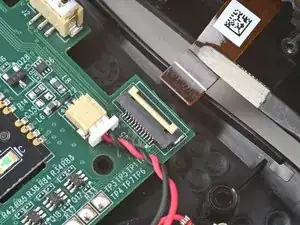

  10. BQ1oTJEDiRYAYobe
    BQ1oTJEDiRYAYobe
    13hyZNuZ3g4QEgQB
    HFA1rRWLVSHt5hNC

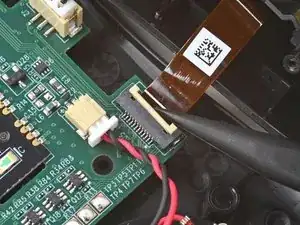

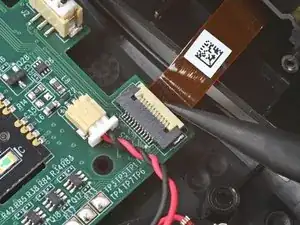

    • Verwende die Spitze eines Spudgers, um die Verriegelungsklappe am ZIF-Steckverbinder der oberen Gehäuseschale anzuheben.

    • Ziehe das Kabel mit einer Pinzette vorsichtig gerade aus ihrem Anschluss heraus.

    • Setze das Kabel beim Wiederzusammenbau bis zur weißen Markierung in den Anschluss ein, bevor du die Verriegelungsklappe herunterklappst.

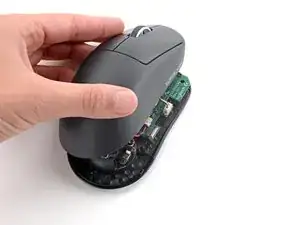

  11. f5bBRo5NN3iIQTI5
    f5bBRo5NN3iIQTI5
    uPFRXEOmAT5Hjo5V
    RHwdVApaNncvXSK6

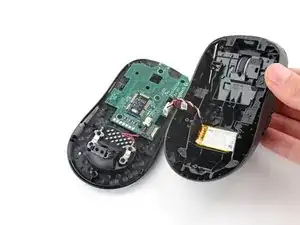

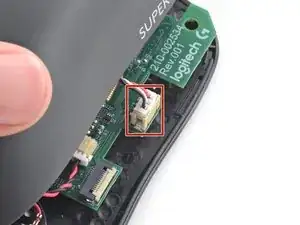

    • Klappe die obere Gehäuseschale auf die Maus und lasse sie so aufliegen, dass sie teilweise über die linke Seite hängt, sodass du Zugriff auf den Akkustecker an der rechten Kante hast.

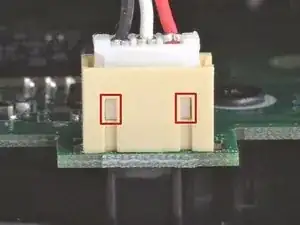

  12. NsIsepcc2mNXwW4l
    NsIsepcc2mNXwW4l
    elF3mOXdIr6lTRyg
    uDVQ2oRWaNdWfA6K

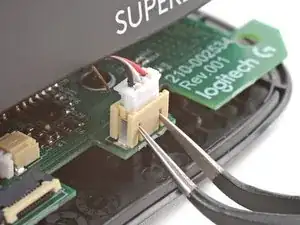

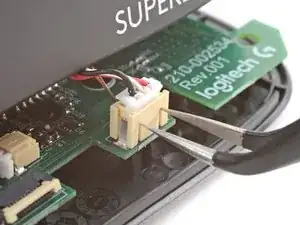

    • Führe jeweils eine Spitze einer gebogenen Pinzette in die oberen Aussparungen an der rechten Kante des Akkusteckers ein – die Pinzette sollte sich nach oben biegen.

    • Drücke die Pinzette vorsichtig nach innen und oben, um den Stecker so weit aus seinem Anschluss zu drücken, dass du ihn mit der Pinzette fest greifen kannst.

    • Möglicherweise musst du dies mehrmals wiederholen, bevor sich der Stecker löst.

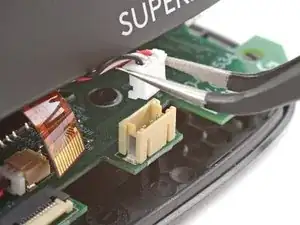

  13. xBYQFMPdkXgSWljo

    • Greife den Akkustecker mit einer Pinzette und ziehe ihn gerade nach oben aus seinem Anschluss heraus.

    • Drücke beim Wiederzusammenbau mit dem flachen Ende eines Spudgers auf die Kanten des Steckers, bis er vollständig im Anschluss sitzt.

  14. VLJ5BibCXgnwCDpp

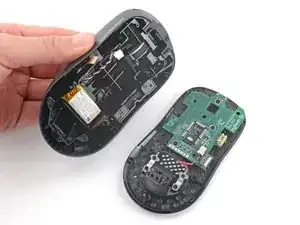

    • Entferne die obere Gehäuseschale von der unteren Gehäuseschale.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in der umgekehrten Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
