Wie man die Klebestreifen der Google Pixel 9 Pro Rückabdeckung anbringt

Geschrieben von: Spencer Day
  • Kommentare: 0
Wie man die Klebestreifen der Google Pixel 9 Pro Rückabdeckung anbringt

Schwierigkeitsgrad

Mittel

Schritte

14

Zeitaufwand

30 - 45 Minuten

Einleitung

Folge dieser Anleitung, um deine Google Pixel 9 Pro Rückabdeckung mit neuen Klebestreifen zu versehen.

Hinweis: Verwende die Anleitung, um nach einer Reparatur die Rückabdeckung wieder festzukleben.

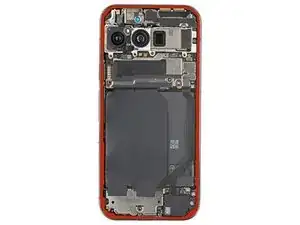

  1. qXRYWHNMx4nospjc
    qXRYWHNMx4nospjc
    YnyCktpFLddPpbiD
    jbH1kxPdx3gx23QT

    • Wenn du den Kleber der Rückabdeckung bei diesem Schritt entfernst, dann achte darauf, dass du keines der empfindlichen Bauteile nahe am Rand des Rahmens beschädigst.

    • Verwende einen Spudger und eine Pinzette, um den alten Kleber der Rückabdeckung vom gesamten Umfang des Rahmens abzukratzen und zu entfernen.

    • Diese Arbeit erfordert Zeit und Geduld. Arbeite langsam und versuche, den Kleber auf sich selbst aufzurollen.

    • Wenn du den Kleber ganz entfernt hast, dann beseitige alle Spuren am Rand des Rahmens mit hochkonzentriertem Isopropylalkohol und einem Mikrofasertuch.

    • Damit der neue Kleber gut haftet, dürfen keinerlei Kleberreste mehr am Rahmen sein.

  2. EdClJIfs1KSvWiM4
    EdClJIfs1KSvWiM4
    GAIdlm2tJ2cnVHRg
    stabSNXHPhODWvXv

    • Wenn du eine neue Rückabdeckung einbaust, überspringe diesen Schritt.

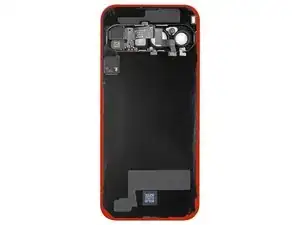

    • Beseitige auf gleiche Weise alle Kleberreste und Spuren von der Innenseite der Rückabdeckung.

  3. UrIm4jGiVWoqlx2u

    • Ziehe die größere durchsichtige Schutzfolie vom Kleber für die Rückabdeckung ab.

  4. 1kFMCmUKJQF2Ce3w
    1kFMCmUKJQF2Ce3w
    sCB3VJXNDDEORage
    TC2p2tSuQyFwGWwM

    • Sei bei diesem Schritt sehr vorsichtig! Wenn der Kleber einmal am Rahmen haftet, kannst du seine Position nicht mehr korrigieren. Wenn er falsch sitzt, musst du mit einem neuen Kleber von vorne anfangen.

    • Lege den Klebestreifen sorgfältig so über den Rahmen, dass der große Ausschnitt über die Kameras geht. Verwende die Lippe am Rahmen als Orientierungshilfe.

  5. Dvt4Lmcv1CW1vxoC
    Dvt4Lmcv1CW1vxoC
    dsaUtrLHNZZdyoSW
    sUpoUvHTB3RswVVy

    • Drücke den Kleber mit dem flachen Ende des Spudgers rund um den Rand gut am Rahmen fest.

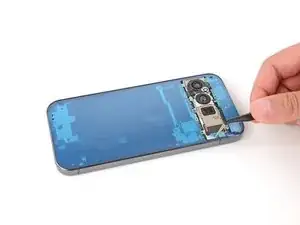

  6. MlGX3i6akQve5QgF
    MlGX3i6akQve5QgF

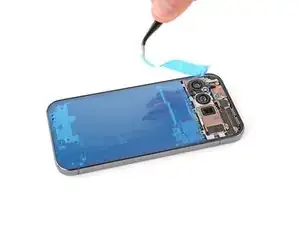

    FDo2TxenkEw2ERyD

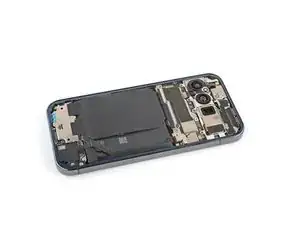

    QVB2rMIsFKDPUOEQ

    • Fasse die große blaue Schutzfolie an der oberen rechten Ecke mit einer Pinzette oder deinen Fingern und ziehe die Folie ab.

    • Wenn sich der Kleber irgendwo zusammen mit der Schutzfolie ablöst, dann lege ihn wieder vorsichtig auf den Rahmen zurück und drücke ihn mit dem flachen Ende des Spudgers fest.

  7. MIPITHOY5Ckv2vhc
    MIPITHOY5Ckv2vhc

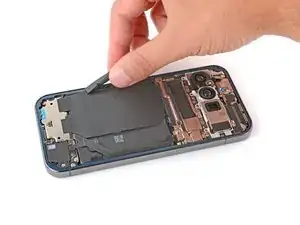

    lhKpn5qBguOxAQVp
    AES5KCMF4pcsRDKJ

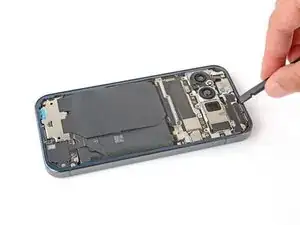

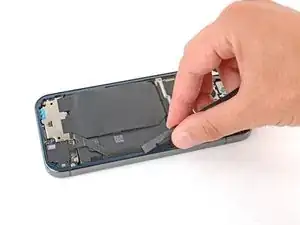

    • Drücke den Kleber mit dem flachen Ende des Spudgers rund um den Rand gut am Rahmen fest.

  8. jl5WJ2y12sRDEtBN
    jl5WJ2y12sRDEtBN
    TQsCC6YvdybqNYKG
    iBKFUIJKExcwr32M

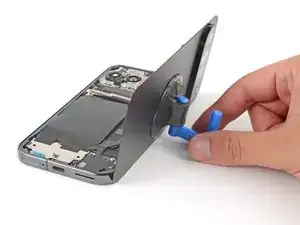

    • Ziehe alle Schutzfolien von der Innenseite der Rückabdeckung nahe am Ausschnitt für die Kameras ab.

    • Bringe einen Saugheber so nahe wie möglich an der rechten Seitenkantemitte außen auf der Rückabdeckung an.

    • Stelle die Rückabdeckung direkt rechts neben dem Smartphone ab.

  9. tvKHsNSh42Tbp2xy
    tvKHsNSh42Tbp2xy
    rD4ubKAl6hShHNlL

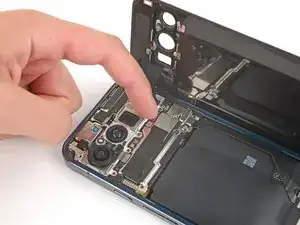

    • Schließe den Druckstecker der Rückabdeckung wieder am Logic Board an.

    • Lege die Drahtlos-Ladeeinheit an ihren Platz.

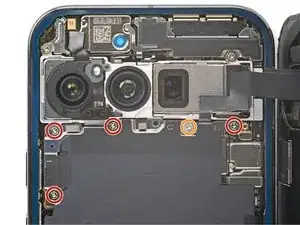

  10. KgwNjRa6ECLloWAi
    KgwNjRa6ECLloWAi
    4e4AHOkHqSblqGUG

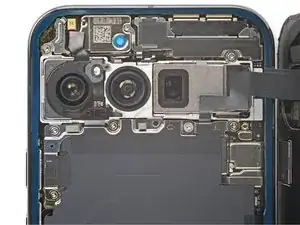

    • Nimm einen 3IP Torx Plus Schraubendreher und drehe fünf Schrauben hinein, mit denen die Drahtlos-Ladeeinheit befestigt ist:

    • Vier 5,4 mm lange Schrauben

    • Eine 1,5 mm lange Schraube

    • Diese Schraube ist nicht magnetisch. Eventuell musst du sie mit einer Pinzette festhalten.

    • Jetzt ist eine gute Gelegenheit, um das Smartphone ausgiebig zu testen, bevor du es wieder zuklebst. Schalte es an und prüfe, ob alles funktioniert. Schalte es wieder aus, bevor du weiterarbeitest.

  11. DPycBUgmRPBHaeBJ
    DPycBUgmRPBHaeBJ
    b2c2BnFVMIVGpYHv

    • Fasse die linke Zuglasche an der Unterkante des Rahmens und entferne die blaue Schutzfolie von der linken Seitenkante des Smartphones.

    • Wenn sich der Klebestreifen zusammen mit der Schutzfolie ablöst, dann lege sie wieder vorsichtig auf den Rahmen zurück und drücke sie mit dem Spudger fest.

  12. HdTJUpCOOBFMQqEZ
    HdTJUpCOOBFMQqEZ
    Mag5N5D2BRVIW1Zo

    • Benutze den Saugheber, um die Rückabdeckung mit einer Hand über das Smartphone zu halten. Denke dran, dass die Rückabdeckung am Smartphone mit einem empfindlichen Kabel angeschlossen ist.

    • Nimm eine Pinzette in die andere Hand (oder deine Finger) und entferne die blaue Schutzfolie, um die Klebeschicht freizulegen.

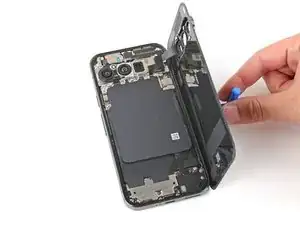

  13. UPSuTTFvLUFu4bXb
    UPSuTTFvLUFu4bXb
    MvIpR2rqZOWSKZPr
    BausSivMGAXWSSIP

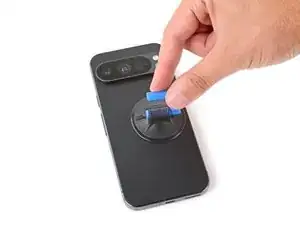

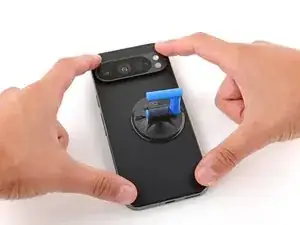

    • Lege die Rückabdeckung auf den Rahmen und drücke sie gut fest.

  14. VMM1dwcxMvcK1Mpa
    VMM1dwcxMvcK1Mpa
    DJOrOgKOJCNZEMfH

    • Drücke die Rückabdeckung rund um den Rahmen fest zusammen, damit der Kleber gut haftet.

    • Wenn du dein Pixel nach der Reparatur zum ersten Mal einschaltest, dann achte darauf, dass das Smartphone flach liegt und das Display durch nichts berührt wird (z.B. von Fingern, Kunststofffolien, Displayschutzfolien, Schachteln).

Abschluss

Glückwunsch zur gelungenen Reparatur.

Das Gerät ist mit einem eingebauten Diagnosetest ausgestattet. Hier siehst du, wie du das Pixel Diagnostic Tool starten kannst.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
