Einleitung
Benutze diese Anleitung, um das Motherboard, die Motherboard-Pufferfolie und die Tastenhalterung wieder einzubauen, wenn du die Innenteile deines alten Kobo Libra eReaders auf ein neues Display überträgst.
Werkzeuge
Ersatzteile
-
-

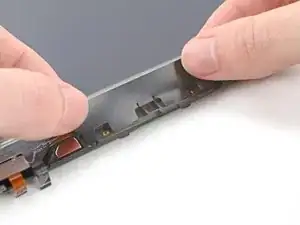

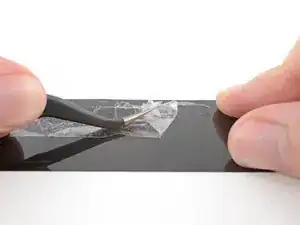

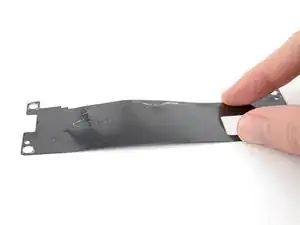

Ziehe die Klebereste auf der Unterseite der Motherboard-Pufferfolie mit den Fingern oder einer Pinzette ab.
-
-
-

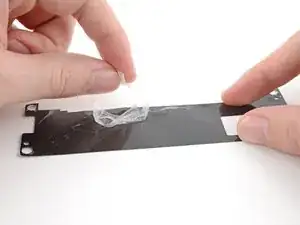

Wenn dein Austausch-Display mit vorinstallierten Klebestreifen für die Motherboard-Pufferfolie ausgestattet ist, ziehe die Schutzfolie ab.
-

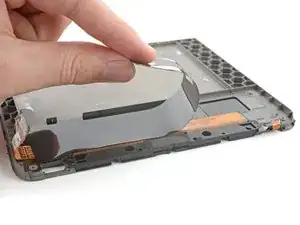

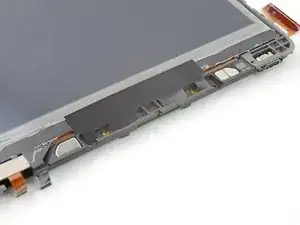

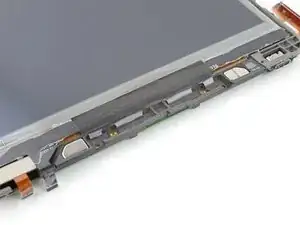

Lege die Motherboard-Pufferfolie in ihren Schlitz im Rahmen un achte darauf, dass sie korrekt auf den Schaubpfosten ausgerichtet ist.
-

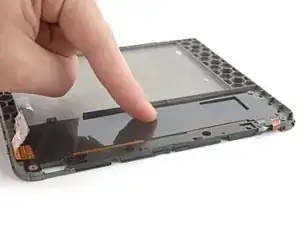

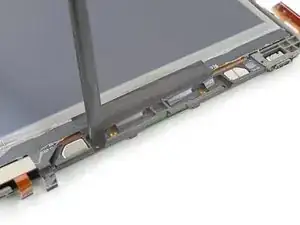

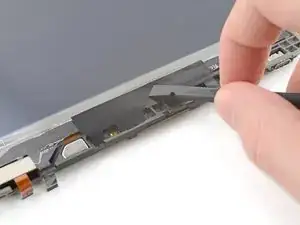

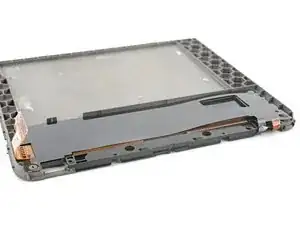

Drücke die Motherboard-Pufferfolie mit den Fingern oder einem Spudger auf dem Rahmen fest.
-
-
-

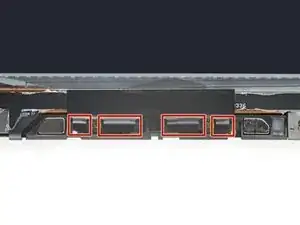

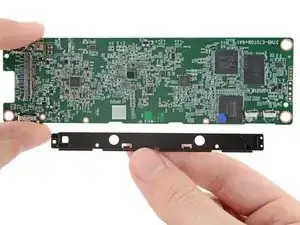

Schiebe die Tastenhalterung auf das Motherboard, sodass die beiden Clips korrekt auf den Vertiefungen ausgerichtet sind.
-

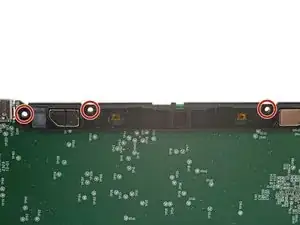

Die Halterung kann in den Vertiefungen hin und her rutschen. Stelle sicher, dass die drei Schraublöcher ausgerichtet sind, um festzustellen, ob die Halterung an der richtigen Stelle sitzt.
-
-
-

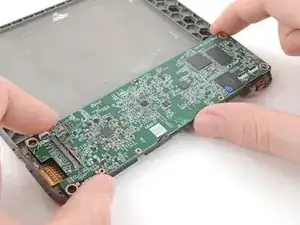

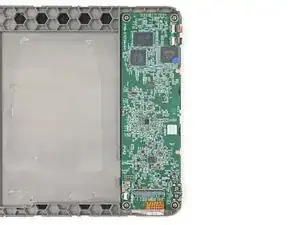

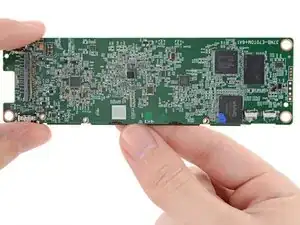

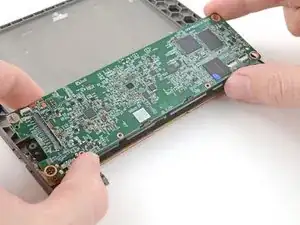

Halte die Tastenhalterung an ihrem Platz und lege das Motherboard in seinen Schlitz im Rahmen.
-
Schiebe die Tastenhalterung bei Bedarf hin und her, bis du spürst, dass die beiden Löcher in die Stifte rutschen.
-

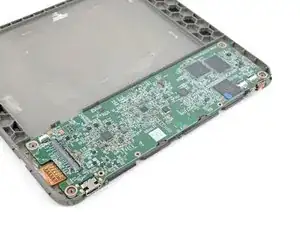

Stelle sicher, dass sich alle Kabel über dem Motherboard befinden, bevor du weitermachst.
-
-
-

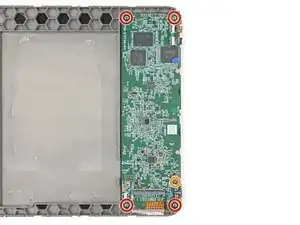

Benutze einen Kreuzschlitzschraubendreher, um fünf der Schrauben einzusetzen, mit denen das Motherboard und die Tastenhalterung befestigt sind:
-
Vier 2,4 mm lange Schrauben
-
Eine 3,9 mm lange Schraube
-
-
-

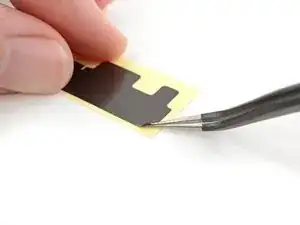

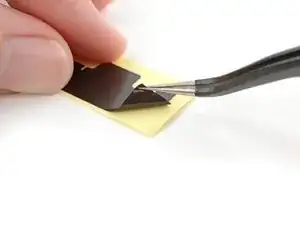

Ziehe das leitfähige Klebeband von seiner gelben Schutzfolie ab, um den Kleber darunter freizulegen.
-
-
-
Drehe deinen eReader um, sodass das Display nach oben zeigt.
-
Richte das leitfähige Klebeband über der Tastenhalterung und dem Display aus, und achte dabei darauf, dass die vier Laschen nicht über die Halterung heraus hängen.
-
Klebe das leitfähige Klebeband auf die Halterung und das Display.
-
-
-
Benutze das flache Ende eines Spudgers oder deine Finger, um das leitfähige Klebeband festzudrücken, damit es gut haftet.
-
Gehe wieder zur ursprünglichen Anleitung zurück und fahre mit dem Wiederzusammenbau fort, wobei du die Schritte überspringst, die du für diesen Arbeitsgang gemacht hast.
-
