Wie man eine erschwingliche Lötdampfabsaugung herstellt

Geschrieben von: Chayton Ritter

Kommentare: 13

Wie man eine erschwingliche Lötdampfabsaugung herstellt

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

30 Minuten

Einleitung

Beim Löten entstehen Dämpfe, die man besser nicht einatmet. Wenn du es leid bist, den Atem anzuhalten oder "den Dämpfen ausweichen" zu spielen, dann ist dieser erschwingliche und einfache Dunstabzug genau das Richtige für dich.

Das Beste daran ist, dass er aus Teilen hergestellt wird, die du wahrscheinlich herumliegen hast. Das einzige Spezialteil, das du eventuell bestellen musst, ist der Aktivkohlefilter. Diese Anleitung verwendet

Hakko A1001 Filter.

Werkzeuge

Ersatzteile

Schritt 1

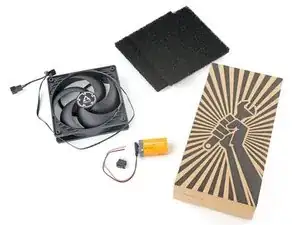

Diese Lötdampfabsaugung setzt sich auch drei Hauptbestandteilen zusammen: einem 12V Computer-Lüfter, einer Pappschachtel und einem Aktivkohlefilter.
Lötzinn enthält oft Kolophonium-Flussmittel. Wenn es beim Löten verdampft, reizt es die Atemwege und die Augen und kann bei langfristigem Einatmen gesundheitliche Probleme verursachen.
Dieser Extraktor zieht die schädlichen Dämpfe in den Aktivkohlefilter, der die flüchtigen Verbindungen auffängt und aus der Luft entfernt.

Schritt 2

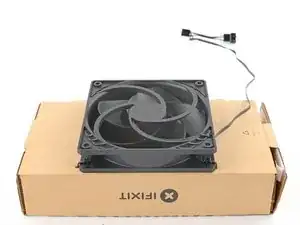

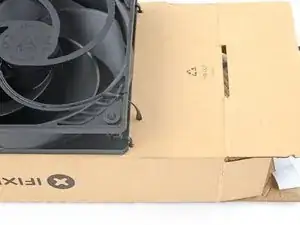

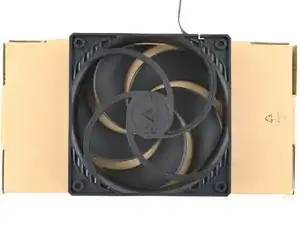

Positioniere den Lüfter so auf der Schachtel, dass ein Abluftausschnitt gemacht werden kann.

Schritt 3

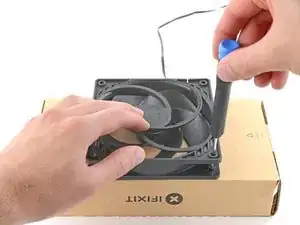

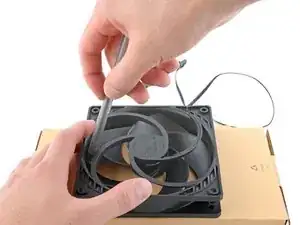

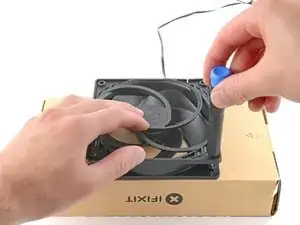

Nutze ein spitzes Werkzeug, beispielsweise einen Schraubendreher, um vier Befestigungslöcher für den Lüfter in die Schachtel zu bohren.

Schritt 4

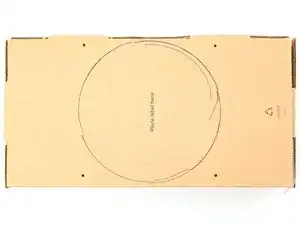

Nutze einen Bleistift oder Filzstift, um den Innendurchmesser des Lüfters auf der Schachtel zu markieren.

Schritt 5

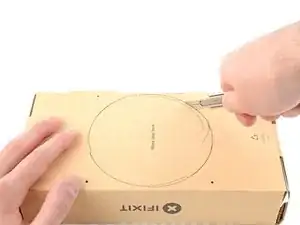

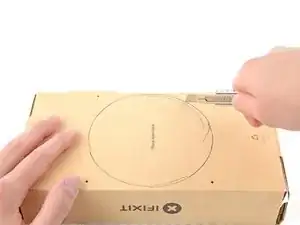

Nutze einen Cutter, um den Ausschnitt für den Lüfter auszuschneiden.

Schritt 6

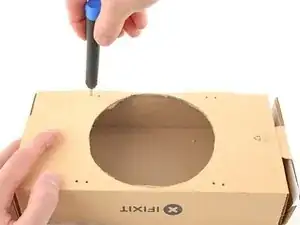

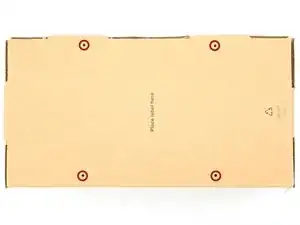

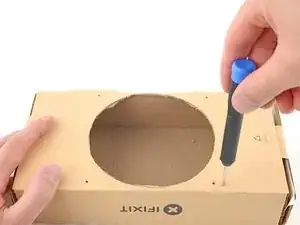

Stich vier zusätzliche Löcher ca. 1 cm außerhalb der bereits gemachten Löcher in die Schachtel.

Schritt 7

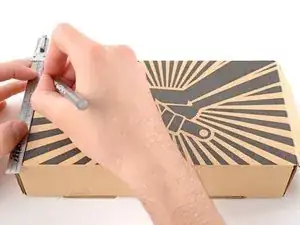

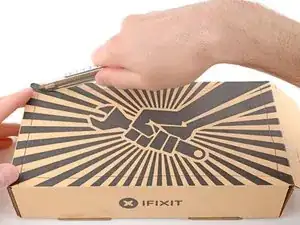

Drehe die Pappschachtel um.

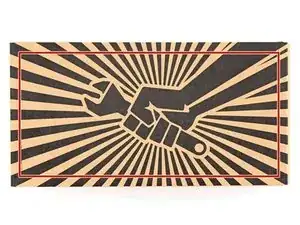

Nutze einen Bleistift oder Filzstift und einen Lineal, um die Ansaugöffnung anzuzeichnen.
Lasse einen Rand stehen, damit das Filtermaterial nicht herausfällt, wenn du es in die Schachtel legst.

Schritt 8

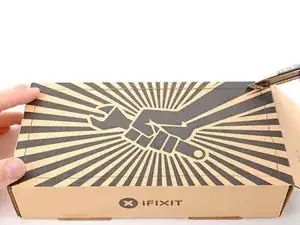

Nutze einen Cutter, um die Ansaugöffnung auszuschneiden.

Schritt 9

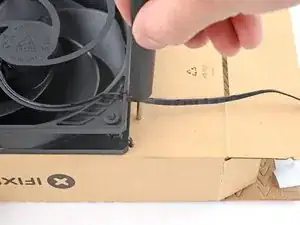

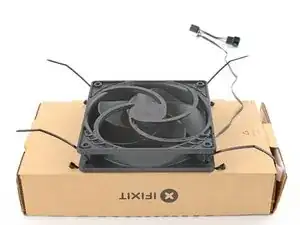

Fädle vier Kabelbinder durch die Befestigungslöcher des Lüfters.

Schritt 10

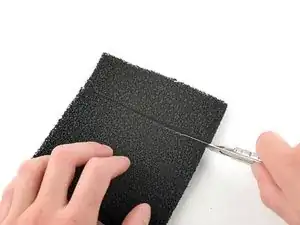

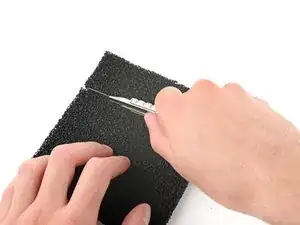

Aktivkohlefilter gibt es in allen Formen und Größen. Möglicherweise musst du den Filter zuschneiden und anpassen, damit er in die Pappschachtel passt.
Schneide den Filter so zu, dass er gut in die Ansaugöffnung passt.

Schritt 11

Lege den Filter innerhalb der Ansaugöffnung in die Schachtel.
Falls der Filter nicht die ganze Ansaugöffnung bedeckt, kannst du Klebstoff oder Klebeband benutzen, um mehrere Stücke des Aktivkohlefilters zu verbinden.

Schritt 12

Fädle die Kabelbinder durch die Befestigungslöcher des Lüfters.
Stelle sicher, dass die Ansaugseite des Lüfters gegen die Pappschachtel zeigt, sonst baust du einen Lötrauch-Gebläse.
Befestige den Lüfter über der Öffnung, indem du die Kabelbinder festziehst.
Schneide die überstehenden Enden der Kabelbinder ab.

Schritt 13

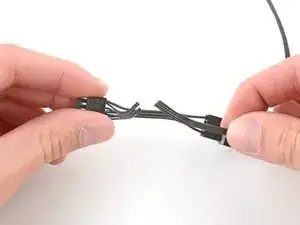

Notiere und merke dir die Pinbelegung am Lüfter.

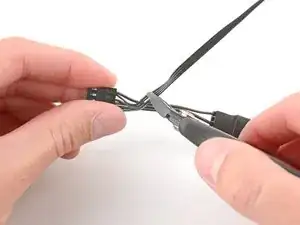

Schneide den Stecker des Lüfters ab.

Schritt 14

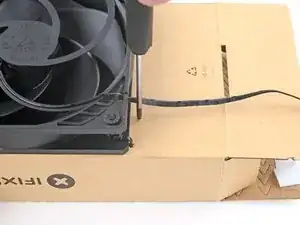

Stich mit einem spitzen Werkzeug wie einem Schraubendreher ein Loch in die Pappschachtel.

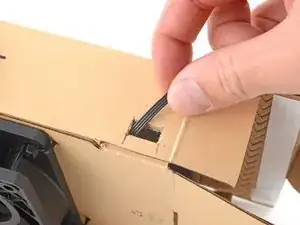

Fädle das Lüfterkabel durch das Loch.

Schritt 15

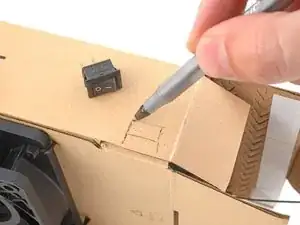

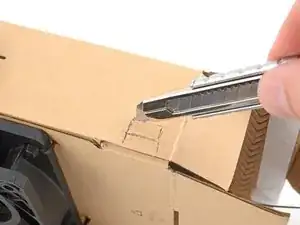

Zeichne mit einem Bleistift oder Filzstift die Dimensionen des Schalters auf die Schachtelseite.
Wähle einen passenden Ort für den Schalter, den du später beim Gebrauch einfach erreichst.
Schneide den Ausschnitt für den Schalter aus.
Zieh das Lüfterkabel durch das Loch heraus.

Schritt 16

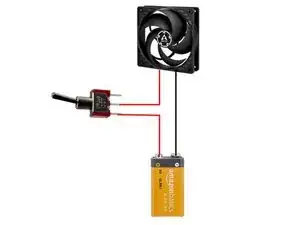

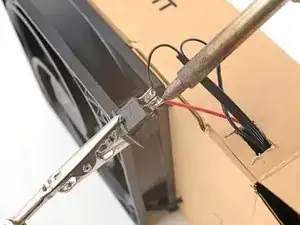

Bevor du die Anschlüsse anlötest, stelle sicher, dass du den Lüfter korrekt verbunden hast. Falsch angeschlossene Pole können den Lüfter durchbrennen lassen.
Löte den Schalter zwischen den positiven Pol des Lüfters und den positiven Pol der Batterie.
Löte den negativen Pol an den negativen Pol der Batterie.
Führe das überstehende Kabel zurück in die Schachtel und platziere den Schalter in die dafür vorgesehene Öffnung.

Schritt 17

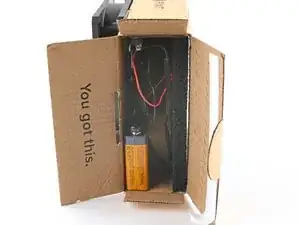

Platziere die losen Kabel in der Schachtel.
Wenn du eine Batterie als Spannungsquelle nutzt, kannst du sie mit doppelseitigem Klebeband oder Heißkleber an der Innenseite der Schachtel befestigen.

Schritt 18

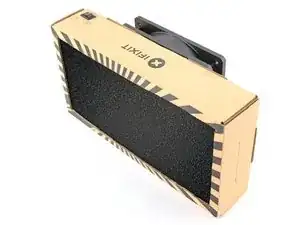

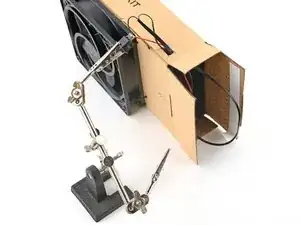

Freu dich! Die Zeiten, in denen du den Atem anhalten oder Lötdämpfe einatmen musstest, sind vorbei.
Wenn die Lötdämpfe besonders stark sind und im Abgas sichtbar werden, kannst du zusätzliches Filtermaterial aufschichten, um sie aufzufangen.

Abschluss

So, da du eine Lötdampfabsaugung gebaut hast, sieh dir auch unsere Anleitungen zum Löten an oder besuchte den Shop für Hilfsmittel, die du auf deiner Reise in die Welt des Lötens brauchen wirst.
