Xbox 360 Riemen im optischen Laufwerk ersetzen

Geschrieben von: Angel Lopez
  • Kommentare: 4
Xbox 360 Riemen im optischen Laufwerk ersetzen

Schwierigkeitsgrad

Mittel

Schritte

12

Zeitaufwand

1 - 2 Stunden

Einleitung

Die Xbox 360 ist eine ikonische Konsole, aber nach einiger Zeit es kann sein, dass das optischen Laufwerk nicht mehr richtig funktioniert. Wenn dies passiert, können wir unsere Lieblingsspiele nicht mehr spielen. Diese Anleitung zeigt wie der Riemen im optischen Laufwerk ersetzt und ihr weiterspielen könnt.

Verwende die Werkzeuge vorsichtig, damit die Xbox nicht zerkratzt oder Teile abbrechen oder abreißen.

Trenne die Xbox vollständig vom Stromnetz und sämtlichen anderen Geräten.

Zuletzt ist hier noch eine Anleitung für die richtige Verwendung von Schraubendrehern:

Verwendung von Schraubendrehern

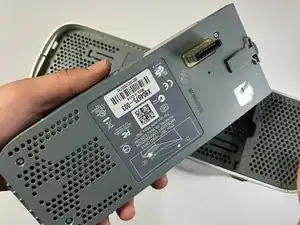

  1. uDTkvDiHbZMDHIRd
    uDTkvDiHbZMDHIRd
    fZU3i5ockW3GIXOk

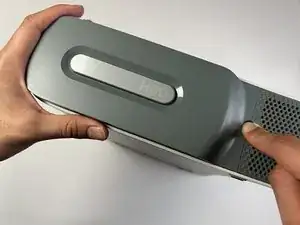

    • Entferne die Festplatte.

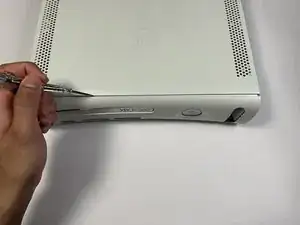

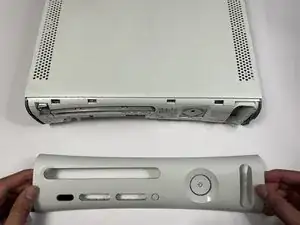

  2. IPGbx3QMSKDwI1T1
    IPGbx3QMSKDwI1T1
    T3slFeKhBgiPXZlK
    FkbJm6anj5VOQeGP

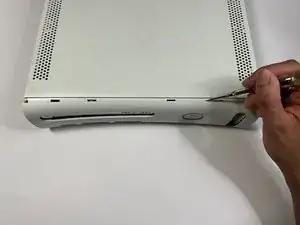

    • Verwende ein Hebelwerkzeug um die Abdeckung zu entfernen.

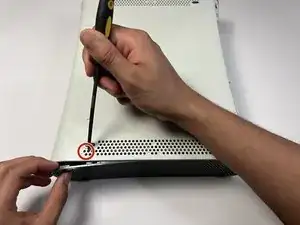

  3. J3YSovawiH21ssDq
    J3YSovawiH21ssDq
    LQMLnmpatBXYEWTN
    WOorVOLKYhTeqFKU

    • Drücke in die drei markierten Löcher, um die Haken zu lösen.

    • Entferne die Abdeckung.

    • Wiederhole diesen Schritt auf der anderen Seite.

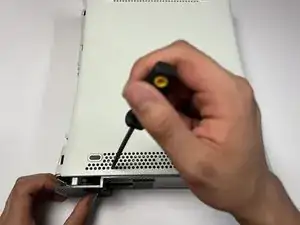

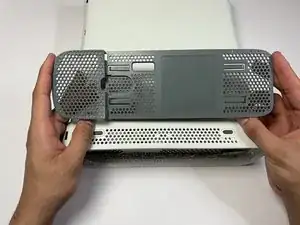

  4. QTtmvFNUJj3a1xOY
    QTtmvFNUJj3a1xOY
    AfZ6WbVwJieUcfhB
    XiKjY3pM1DBrQXtC

    • Wiederhole den vorherigen Schritt, um die obere Abdeckung der Xbox zu entfernen.

  5. OIyQrlhZsaEKoRng
    OIyQrlhZsaEKoRng
    fPJshTrCHXjWhehT
    lLQgoGPpC4TILJr5

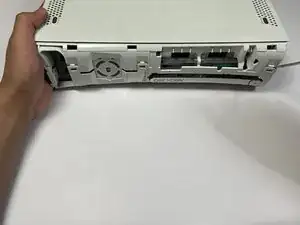

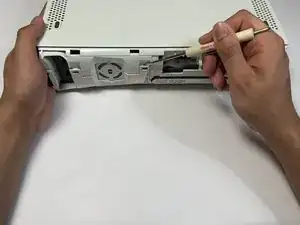

    • Löse sanft alle vier Haken an der Vorderseite der Xbox.

    • Sei vorsichtig, die Haken könnten brüchig sein.

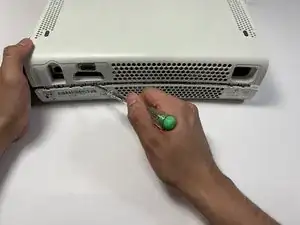

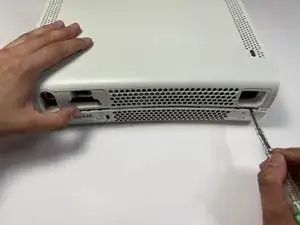

  6. TmQfYqNJYQPx15ED
    TmQfYqNJYQPx15ED
    1S5QeWSsCgD6opLI
    1wLKCZyhBnTEWaCO

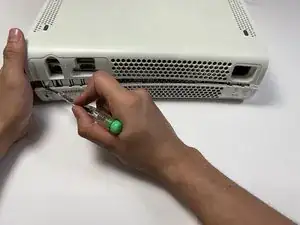

    • Verwende einen Schlitzschraubendreher um vorsichtig auf alle markierten Einbuchtungen zu drücken.

    • Entferne die obere Abdeckung der Xbox.

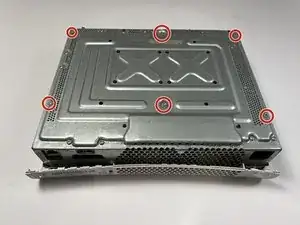

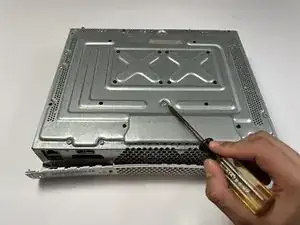

  7. xI66wsFUIGI2mVTV
    xI66wsFUIGI2mVTV
    xwR6Bd2EIb3uHKNi
    BZIThSxytRvJRRvV

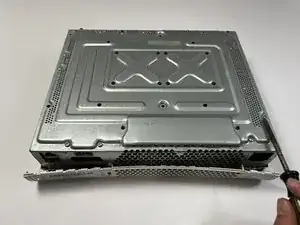

    • Verwende einen Torx T3 Schraubendreher, um alle sechs Schrauben zu entfernen.

    This is not true for all models - on my 360 Elite these were actually Torx T10 screws.

    2501sw -

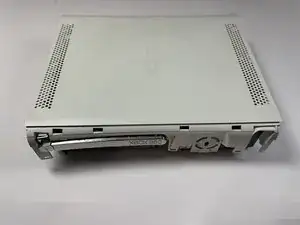

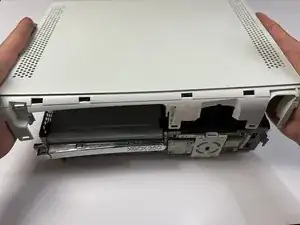

  8. w1OgFiY2rRAPOJhE
    w1OgFiY2rRAPOJhE
    FeF1jFrqqS6nGhB2
    FmSWgdPKocOtTmgL

    • Drehe die Xbox vorsichtig auf die andere Seite.

    • Hebe die Abdeckung ab.

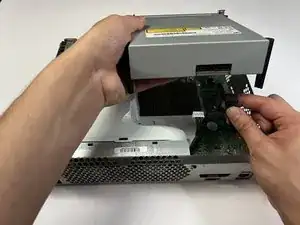

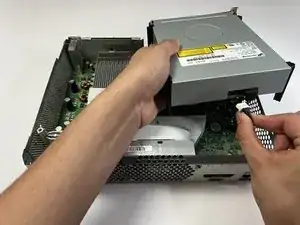

  9. HtviWSHVYGUiFwWc
    HtviWSHVYGUiFwWc
    5ZOTkMXNROKh1NlO
    GkeiUdOCG1wCQXSA

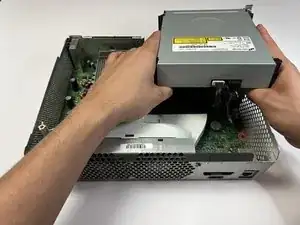

    • Löse die beiden Verbindung auf der Rückseite des Laufwerks.

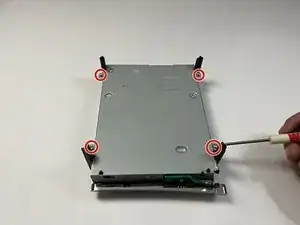

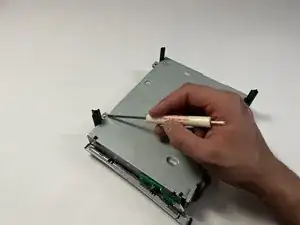

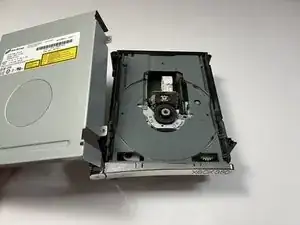

  10. 2HKHEJAapuPcZd2Y
    2HKHEJAapuPcZd2Y
    nKAI3Pn3cKdFxTtr
    Eutd2uDmbGgbRO5b

    • Verwende einen Schlitzschraubendreher, um die vier Schrauben unter dem DVD-Laufwerk zu entfernen.

    • Drehe das Laufwerk um und entferne die Abdeckung.

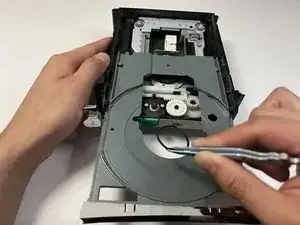

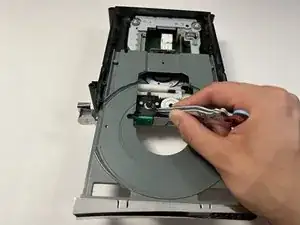

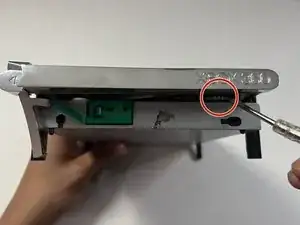

  11. m5UmVbsZBWFqRImk
    m5UmVbsZBWFqRImk
    lcEWiRnJevdJDEMs
    EIHkiG1XVtPoYena

    • Drehe im angezeigten Bereich mit einem Schlitzschraubendreher, um das Laufwerk zu öffnen.

    • Nimm eine Pinzette und entferne den Riemen.

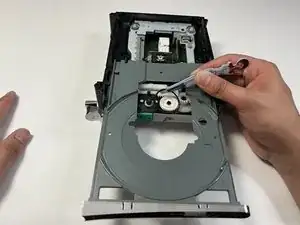

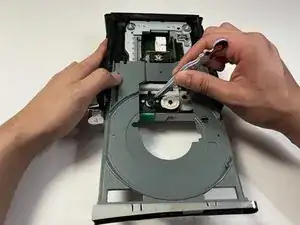

  12. 6LyTUCsGmRTGpt3I
    6LyTUCsGmRTGpt3I
    rqdPssnvUBI2TXOl
    XnTBWr1fGUyB4EVP

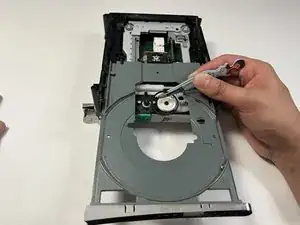

    • Ersetze den Riemen.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge der Anleitung in umgekehrter Reihenfolge.

Tinte & Feder

Angel Lopez

Mitglied seit: 28/02/23

349 Reputation

3 Kommentare

I CANNOT get past step six. No matter how hard I pry, the pieces are not coming apart. I have pressed and twisted my screwdriver so much that it is damaging the plastic around it yet the pieces still stay together. What do I do?

Spencer Fantastic -

Gotta buy the available 360 opener tool, its dirt cheap on aliexpress. Attempting via a screwdriver will just trash your case and get you nowhere.

Bootleg Joe (Snapman) -

When I get to step 11, there is literally no opening to be able to spin the wheel manually to open it and replace the band. Step 12 shows 2 rectangular openings in the front of the DVD drive, mine is solid plastic with no open gaps. There must be different types of drives used. Right now I cannot get to the belt to replace it. Anyone see this other type of drive? Any thoughts?

Joe Heeney -
