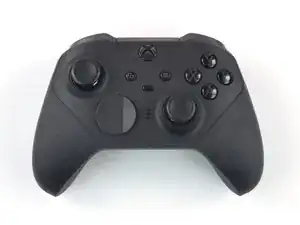

Xbox Elite Wireless Controller Series 2 Akku tauschen

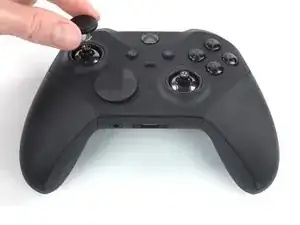

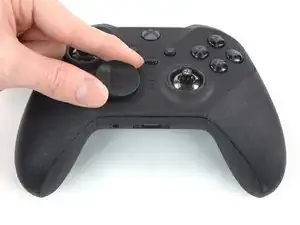

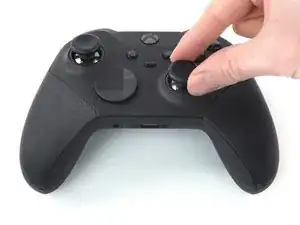

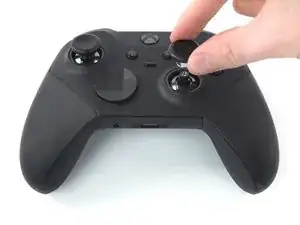

Benutze deine Finger um die Aufsätze zu abzuziehen.

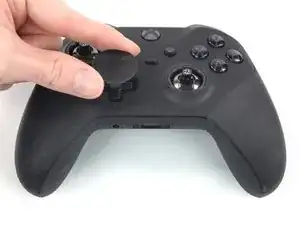

Benutze deine Finger um den Steuerkreuzaufsatz zu entfernen.

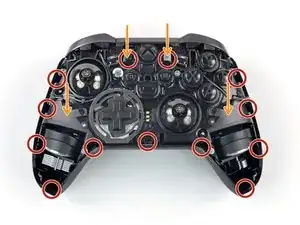

13 feste Plastikclips

Mehrere Klebestreifen

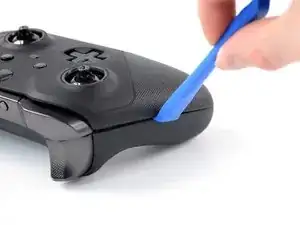

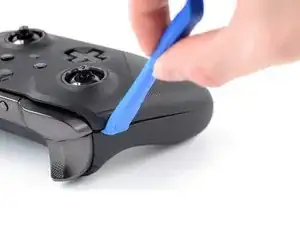

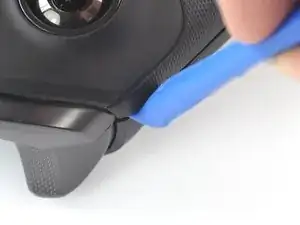

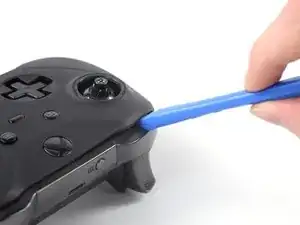

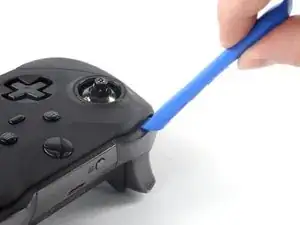

Setze ein Öffnungswerkzeug zwischen die linke Schultertaste und das obere Gehäuse.

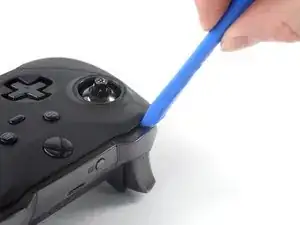

Heble das obere Gehäuse hoch um den Clip oben links zu lösen.

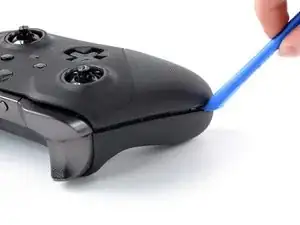

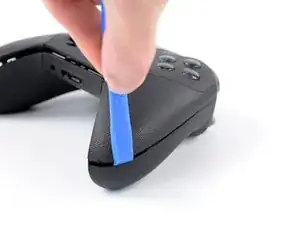

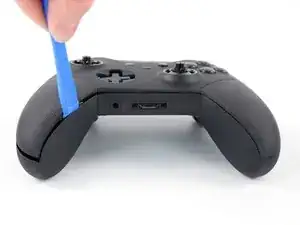

Setze ein Öffnungswerkzeug zwischen die zwei Gehäusehälften an der linken Seite des Controllers.

Schiebe das Öffnungswerkzeug an der linken Kante entlang und heble währenddessen die Plastikclips auf.

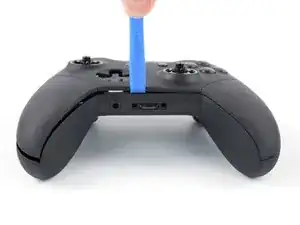

Setze das Öffnungswerkzeug in den Schlitz zwischen beiden Gehäusehälften in der Inneren, linken Ecke.

Folge mit dem Öffnungswerkzeug der Unterkante des Controllers und löse dabei die Plastikclips wie zuvor.

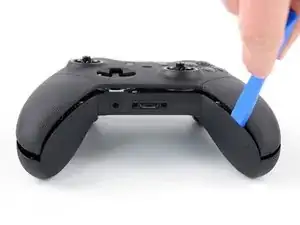

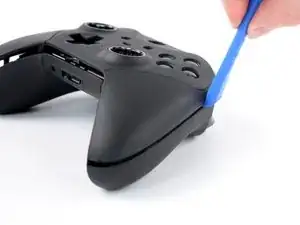

Setze das Öffnungswerkzeug in den Schlitz zwischen den Gehäusehälften an der rechten Seite des Controllers.

Folge der Kante mit dem Öffnungswerkzeug und löse dabei die Plastikclips wie zuvor.

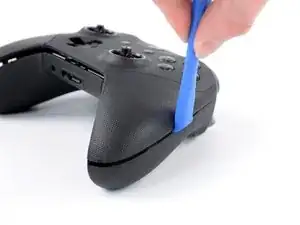

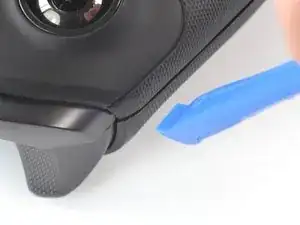

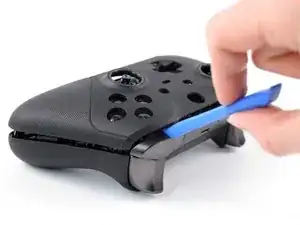

Setze das Öffnungswerkzeug zwischen das Gehäuse und die rechte Schultertaste.

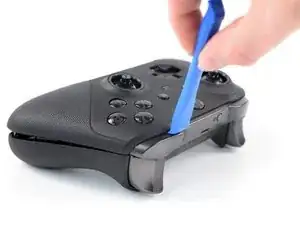

Heble das obere Gehäuse hoch, um die übrigen Plastikklips zu lösen.

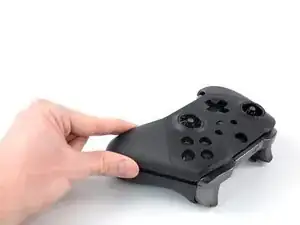

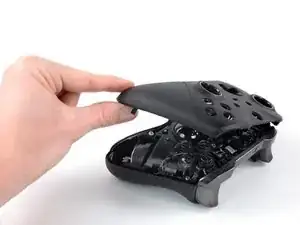

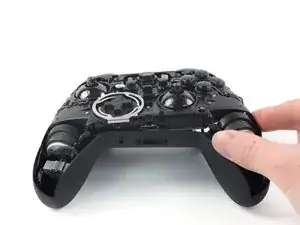

Entferne das obere Gehäuse

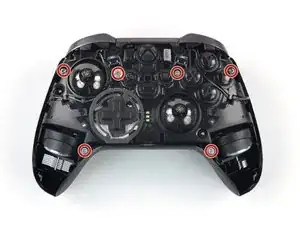

Benutze einen Torx T8 Schraubenzieher, um die sechs 9mm langen Schrauben zu entfernen, mit der die Mittelrahmen-Einheit befestigt sind.

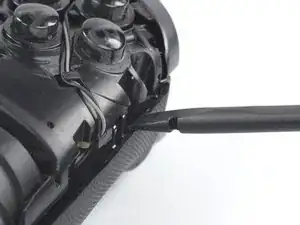

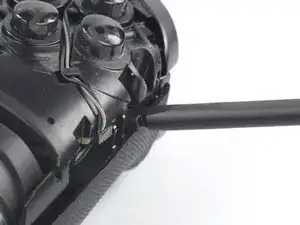

Führe das flache Ende eines Spudgers unter die obere rechte Kante des mittleren Rahmens ein, direkt über dem Clip.

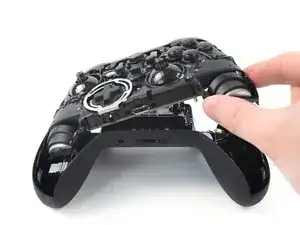

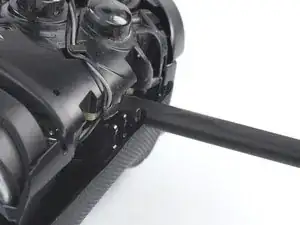

Heble die Mittelrahmen-Einheit hoch, um die Clips zu lösen.

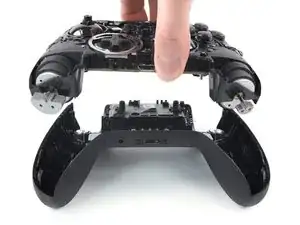

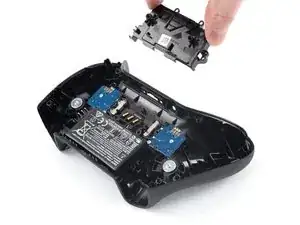

Entferne die Mittelrahmen-Einheit.

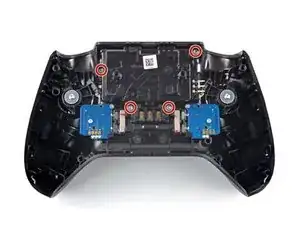

Benutze einen Torx T6 Schraubenzieher um die vier 6,9mm langen Schrauben zu entfernen, mit der die Abdeckung vom Akku befestigt ist.

Entferne die Abdeckung vom Akku.

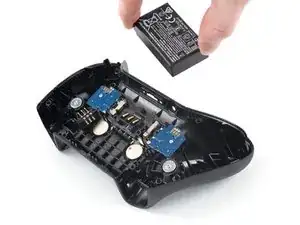

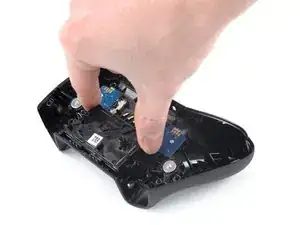

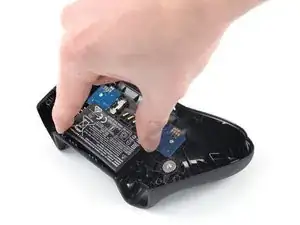

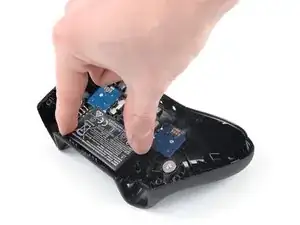

Greife den Akku und hebe ihn aus seinem Fach.

Entferne den Akku.
