Xbox Series X Gehäuse tauschen

Entferne mit einer Pinzette den Aufkleber nahe der Unterkante, unter dem die erste Schraube ist.

Ziehe mit einer stumpfen Pinzette den großen Aufkleber auf der Rückseite ab, um die zweite Schraube freizulegen.

Entferne die beiden 7,4 mm langen Torx T8 Schrauben, mit denen die Rückseite befestigt ist.

Schiebe das flache Ende eines Spudgers an der unteren Kante links in den Spalt zwischen Rückseite und Gehäuse.

Heble mit dem Spudger die Rückseite hoch, um die Clips zu lösen.

Schiebe das flache Ende eines Spudgers an der unteren Kante rechts in den Spalt zwischen Rückseite und Gehäuse.

Heble mit dem Spudger die Rückseite hoch, um die Clips zu lösen.

Greife die Rückseite an der Öffnung, die du gerade geschaffen hast und ziehe sie vom Gehäuse ab, um die Clips an der langen Seite zu lösen.

Drehe die Rückseite nach oben und ziehe sie von der Oberkante weg, damit sie sich aus der Vertiefung löst.

Entferne die Rückseite.

Entferne die drei T8 Torx Schrauben, die den Lüfter am Chassis fixieren.

Eine 10,5 mm Flachkopfschraube

Zwei 8,8 mm Schrauben

Greife die Kanten des Lüfterkabelanschlusses mit deinen Fingern oder einer stumpfen Pinzette und ziehe ihn nach oben, um ihn vom Chassis zu lösen.

Schiebe den Lüfter aus der Halterung, um ihn zu entfernen.

Löse die Halteklammer, die die Unterseite mit dem Chassis verbindet, mit dem flachen Ende eines Spudgers.

Drehe die Unterseite gegen den Uhrzeigersinn, damit sie sich vom Chassis löst.

Entferne die Unterseite.

Entferne die beiden 8,8 mm T8 Torx Schrauben, mit denen der Vibrationsabsorber des Laufwerks am Chassis befestigt ist: Eine an der Unterseite und eine oben am Absorber.

Hebe den Vibrationsabsorber des Laufwerks nach oben, um ihn zu entfernen.

Greife die Kanten des Stromkabelanschlusses mit einer stumpfen Pinzette und ziehe ihn nach oben, um ihn abzutrennen.

Greife den Datenkabelanschluss mit deinen Fingern und ziehe ihn nach oben, um ihn abzutrennen.

Greife die Oberkante des Laufwerks und ziehe es aus der Halterung, um es zu entfernen.

Löse die metallene Halteklammer des Flachbandkabels der USB-Anschlüsse mit dem flachen Ende eines Spudgers.

Ziehe die schwarze Zuglasche am Flachbandkabel der USB-Anschlüsse mit einer Pinzette nach oben, um es so vom Mittelrahmen zu lösen.

Drücke die metallene Halteklammer des Flachbandkabels des Power Buttons mit dem spitzen Ende eines Spudgers.

Ziehe die schwarze Zuglasche am Flachbandkabel des Power Buttons mit einer Pinzette nach oben und löse es so vom zentralen Chassis. Halte dabei die Klammer gedrückt.

Entferne die drei 7,4 mm Torx T8 Schrauben, die das zentrale Chassis am Gehäuse befestigen.

Ziehe das angeklebte Flachbandkabel der USB-Anschlüsse vorsichtig vom Kühlkörper.

Greife das zentrale Chassis und ziehe es zum grünen Lüftergitter an der Oberseite des Gehäuses, damit sich die Stifte aus dem Gehäuse lösen.

Hebe das zentrale Chassis heraus, um es vom Gehäuse zu entfernen.

Erwärme das Kabel zur Einschalttaste mit einem iOpener oder einem Haartrockner.

Hebe das Kabel mit den Fingern vom Gehäuse weg und trenne es ganz ab.

Nimm einen Torx T8 Schraubendreher und entferne die vier 5,5 mm langen Schrauben, mit denen die Platine der Einschalttaste befestigt ist.

Entferne die Platine der Einschalttaste.

Erwärme das Kabel zur USB-Platine mit einem iOpener oder einem Haartrockner.

Hebe das Kabel zur USB-Platine mit den Fingern vom Gehäuse weg und trenne es ganz ab.

Nimm einen Torx T8 Schraubendreher und entferne die beiden 8,9 mm langen Schrauben, mit denen die Einfassung der USB-Platine befestigt ist:

Eine Schraube im Inneren des Gehäuses.

Eine Schraube am Gehäuseboden (wo der Fuß war).

Schiebe die USB-Einfassung unter dem Metallclip heraus, mit dem es am Gehäuse befestigt ist.

Entferne die Einfassung.

Achte darauf , dass die Pair -Taste richtig orientiert ist und ganz in ihrer Öffnung sitzt.

Schiebe die Einfassung fest in ihre Position hinein, bis sie unter dem Metallclip einrastet.

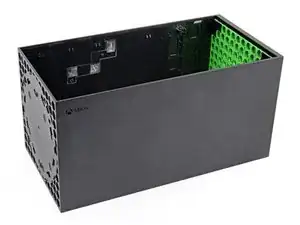

Das Gehäuse verbleibt.
