Xbox Series X Motherboard und Kühlkörper entfernen

Entferne mit einer Pinzette den Aufkleber nahe der Unterkante, unter dem die erste Schraube ist.

Ziehe mit einer stumpfen Pinzette den großen Aufkleber auf der Rückseite ab, um die zweite Schraube freizulegen.

Entferne die beiden 7,4 mm langen Torx T8 Schrauben, mit denen die Rückseite befestigt ist.

Schiebe das flache Ende eines Spudgers an der unteren Kante links in den Spalt zwischen Rückseite und Gehäuse.

Heble mit dem Spudger die Rückseite hoch, um die Clips zu lösen.

Schiebe das flache Ende eines Spudgers an der unteren Kante rechts in den Spalt zwischen Rückseite und Gehäuse.

Heble mit dem Spudger die Rückseite hoch, um die Clips zu lösen.

Greife die Rückseite an der Öffnung, die du gerade geschaffen hast und ziehe sie vom Gehäuse ab, um die Clips an der langen Seite zu lösen.

Drehe die Rückseite nach oben und ziehe sie von der Oberkante weg, damit sie sich aus der Vertiefung löst.

Entferne die Rückseite.

Entferne die drei T8 Torx Schrauben, die den Lüfter am Chassis fixieren.

Eine 10,5 mm Flachkopfschraube

Zwei 8,8 mm Schrauben

Greife die Kanten des Lüfterkabelanschlusses mit deinen Fingern oder einer stumpfen Pinzette und ziehe ihn nach oben, um ihn vom Chassis zu lösen.

Schiebe den Lüfter aus der Halterung, um ihn zu entfernen.

Löse die Halteklammer, die die Unterseite mit dem Chassis verbindet, mit dem flachen Ende eines Spudgers.

Drehe die Unterseite gegen den Uhrzeigersinn, damit sie sich vom Chassis löst.

Entferne die Unterseite.

Entferne die beiden 8,8 mm T8 Torx Schrauben, mit denen der Vibrationsabsorber des Laufwerks am Chassis befestigt ist: Eine an der Unterseite und eine oben am Absorber.

Hebe den Vibrationsabsorber des Laufwerks nach oben, um ihn zu entfernen.

Greife die Kanten des Stromkabelanschlusses mit einer stumpfen Pinzette und ziehe ihn nach oben, um ihn abzutrennen.

Greife den Datenkabelanschluss mit deinen Fingern und ziehe ihn nach oben, um ihn abzutrennen.

Greife die Oberkante des Laufwerks und ziehe es aus der Halterung, um es zu entfernen.

Löse die metallene Halteklammer des Flachbandkabels der USB-Anschlüsse mit dem flachen Ende eines Spudgers.

Ziehe die schwarze Zuglasche am Flachbandkabel der USB-Anschlüsse mit einer Pinzette nach oben, um es so vom Mittelrahmen zu lösen.

Drücke die metallene Halteklammer des Flachbandkabels des Power Buttons mit dem spitzen Ende eines Spudgers.

Ziehe die schwarze Zuglasche am Flachbandkabel des Power Buttons mit einer Pinzette nach oben und löse es so vom zentralen Chassis. Halte dabei die Klammer gedrückt.

Entferne die drei 7,4 mm Torx T8 Schrauben, die das zentrale Chassis am Gehäuse befestigen.

Ziehe das angeklebte Flachbandkabel der USB-Anschlüsse vorsichtig vom Kühlkörper.

Greife das zentrale Chassis und ziehe es zum grünen Lüftergitter an der Oberseite des Gehäuses, damit sich die Stifte aus dem Gehäuse lösen.

Hebe das zentrale Chassis heraus, um es vom Gehäuse zu entfernen.

Löse den Gurt um das Chassis rechts vom Netzteil.

Ziehe den Gurt nach oben und vom Netzteil ab.

Sobald der Gurt gelöst ist, lege das lose Ende auf die Seite.

Löse die drei Torx T8 Schrauben, mit denen der Anschluss für das Stromkabel am Netzteil befestigt ist.

Zwei 13,1 mm Schrauben

Eine 35 mm Schrauben

Hebe den Anschluss für das Stromkabel aus seiner Vertiefung im Chassis.

Löse und öffne den Deckel der Kabelführung.

Ziehe das Stromkabel aus dem Extrateil der Kabelführung.

Entferne die 8,8 mm Torx T8 Schraube, die die Abdeckung der Netzteilecke fixiert.

Löse die Abdeckung der Netzteilecke mit deinen Fingern oder einer Pinzette.

Entferne die drei 9,6 mm Torx T3 Schrauben, mit denen die zusätzliche Antennenplatine am zentralen Innenrahmen befestigt ist.

Greife die Antennenplatine und ziehe sie gerade vom Chassis ab, um sie zu lösen.

Löse die neun Torx T8 Schrauben, die die Abdeckung des Boards fixieren:

Sechs schwarze 8,8 mm Schrauben

Zwei silberne 35 mm Schrauben

Eine silberne 13,1 mm Schraube

Hebe die Abdeckung des Boards vom zentralen Chassis.

Löse den Gurt des Chassis von den Haltestiften auf beiden Seiten des Netzteils.

Entferne den Chassis-Gurt.

Greife und drücke die Halteklammer am 10-Pin-Stromkabel zusammen.

Halte die Klammer gedrückt und ziehe den Anschluss gerade nach oben, um ihn vom Board zu lösen.

Greife und drücke die Halteklammer am 2-Pin-Stromkabel zusammen.

Halte die Klammer gedrückt und ziehe den Anschluss gerade nach oben, um ihn vom Board zu lösen.

Öffne die Klappe der Kabelführung des Stromkabels.

Entferne die vier Torx T8 Schrauben, die das Netzteil fixieren:

Drei silberne 35 mm Schrauben

Eine schwarze 8,8 mm Schraube

Entferne das Netzteil.

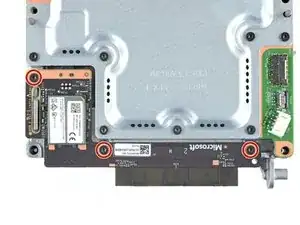

Entferne die drei 8,8 mm Torx T3 Schrauben, die die WLAN-Platine fixieren.

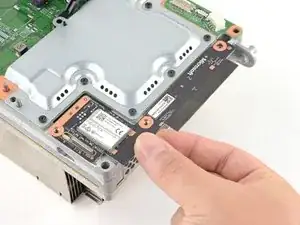

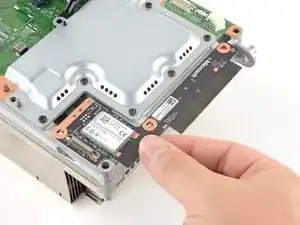

Greife die WLAN-Platine und ziehe gerade aus dem Chassis, um sie zu lösen.

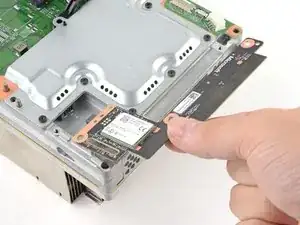

Entferne die WLAN-Platine.

Greife den Anschluss des Verbindungskabels mit deinen Fingern.

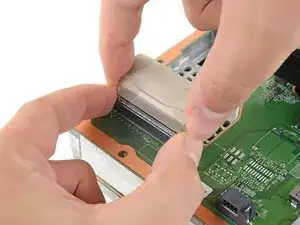

Drücke beide Seiten des Anschlusses, um die Verschlüsse zu lösen.

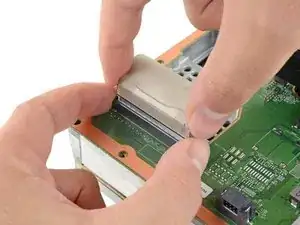

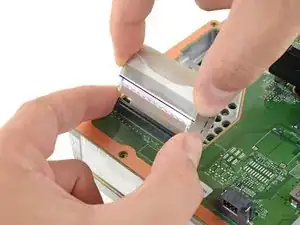

Halte die Verschlüsse gedrückt und ziehe das Verbindungskabel gerade aus dem Anschluss, um es zu lösen.

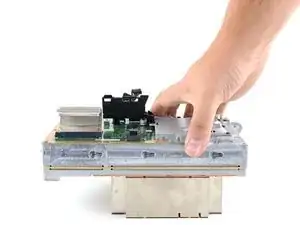

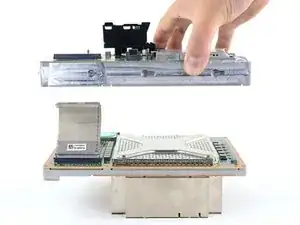

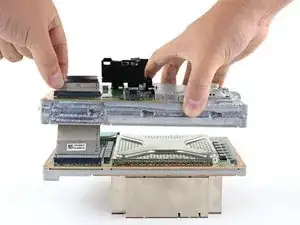

Hebe das zentrale Chassis vom Motherboard und dem Kühlkörper.

Führe das Verbindungskabel durch den Ausschnitt in der Mitte des Chassis, während du es entfernst.
