Xbox Series X|S Controller (Model 1914) Abdeckungen der Analogsticks tauschen

Geschrieben von: Manuel Haeussermann

Kommentare: 8

Xbox Series X|S Controller (Model 1914) Abdeckungen der Analogsticks tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

20 - 30 Minuten

Einleitung

Nutze diese Anleitung, um die kaputten oder abgenutzten Abdeckungen der Analogsticks deines Xbox Series X|S Controller (Model 1914) auszutauschen.

Analogsticks werden auch manchmal Joysticks genannt. In dieser Anleitung wird nur erklärt wie die Abdeckungen zu entfernen sind!

Werkzeuge

Ersatzteile

Xbox Series X/S Controller Joystick Covers

Schritt 1

Benutze deine Finger um die Batterieabdeckung nach oben zu schieben und zu entfernen.

Schritt 2

Entferne die Batterien.
Stelle beim Wiedereinbau der Batterien sicher, dass du sie im Bezug auf die positiven (+) und negativen (-) Kontakte richtig herum einlegst. Diese müssen mit den Markierungen auf den Batteriekontakten im Controller selbst übereinstimmen. Sollten die Batterien korrodiert sein, ersetze sie durch neue Batterien.

Schritt 3

Setze ein Öffnungswerkzeug zwischen der linken Griffabdeckung und der unteren inneren Kante des rückseitigen Gehäuses ein.

Before doing this step, it is recommended to clean the edges of the cover

Violynos -

Thanks for adding this tip!

Manuel Haeussermann -

Schritt 4

Starke Kunststoffclips sichern hier die Abdeckung des Handgriffes. Außerordentliche Kraft ist hier notwendig, um sie zu lösen.
Schiebe das Öffnungswerkzeug entlang der inneren Kante der Abdeckung des linken Handgriffes und hebele zwischendurch etwas, um die Kunststoffclips zu lösen.

Schritt 5

Die Kunststoffclips an der äußeren Kante stellen für das Entlangschieben und das Öffnen der Clips ein Hindernis dar. Deswegen ist es am einfachsten, wenn du an der inneren Kante versuchst aufzuhebeln.
Hebele die mittlere innere Kante der Griffabdeckung mit dem Öffnungswerkzeug ab, um die noch verbleibenden Clips zu lösen.
Platziere einen Finger oben auf der Griffabdeckung, damit sie nicht abspringt.
Entferne die linke Griffabdeckung.
Um die linke Griffabdeckung wieder anzubringen, positioniere sie auf dem rückwärtigen Gehäuse und drücke sie mit etwas Kraft entlang der Kanten nach unten, um die Clips alle wieder einrasten zu lassen.

Schritt 6

Setze ein Öffnungswerkzeug zwischen der rechte Griffabdeckung und der unteren inneren Kante des rückseitigen Gehäuses ein.

Schritt 7

Starke Kunststoffclips sichern hier die Abdeckung des Handgriffes. Außerordentliche Kraft ist hier notwendig, um sie zu lösen.
Schiebe das Öffnungswerkzeug entlang der inneren Kante der Abdeckung des rechten Handgriffes und hebele zwischendurch etwas, um die Kunststoffclips zu lösen.

Schritt 8

Die Kunststoffclips an der äußeren Kante stellen für das Entlangschieben und das Öffnen der Clips ein Hindernis dar. Deswegen ist es am einfachsten, wenn du an der inneren Kante versuchst aufzuhebeln.
Hebele die mittlere innere Kante der Griffabdeckung mit dem Öffnungswerkzeug ab, um die noch verbleibenden Clips zu lösen.
Platziere einen Finger oben auf der Griffabdeckung, damit sie nicht abspringt.
Entferne die rechte Griffabdeckung.
Um die rechte Griffabdeckung wieder anzubringen, positioniere sie auf dem rückwärtigen Gehäuse und drücke sie mit etwas Kraft entlang der Kanten nach unten, um die Clips alle wieder einrasten zu lassen.

Schritt 9

Im Akkufach ist ein Aufkleber, unter dem eine Gehäuseschraube versteckt ist. Du kannst den Aufkleber durchstechen oder ablösen.
Ziehe den Aufkleber mithilfe einer Pinzette zurück, um an die Schraube zu gelangen.
Der Aufkleber muss nicht komplett abgezogen werden. Es reicht, nur die Schraube freizulegen.

My sticker began to tear. I decided it may be best to photo the sticker then poke a hole to access the screw.

Alcove -

Schritt 10

Entferne die fünf 9,3 mm langen Torx TR8 Sicherheits-Schrauben, mit denen das obere Gehäuseteil befestigt ist. Drei sind nahe bei der Oberkante, zwei nahe bei der Unterkante.

I found that for me a T8 H screw (the one with a hole in the middle) works better.

Violynos -

Hi Violynos, thanks for your comment! The designation Torx T8 security screw is equivalent to Torx T8H.

Manuel Haeussermann -

Same controller. My screws were T7.

Alcove -

Schritt 11

Hebe das obere Gehäuseteil gerade nach oben und entferne es.

Schritt 12

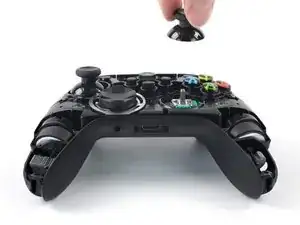

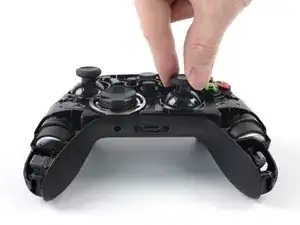

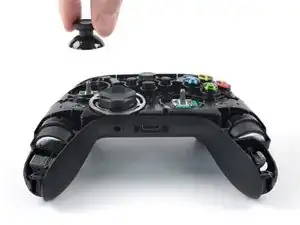

Entferne die Abdeckungen der Joysticks mit deinen Fingern.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

***

Entsorge deinen Elektromüll fachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
