Xbox Series X|S Controller (Model 1914) Bumperabdeckung tauschen

Geschrieben von: Manuel Haeussermann

Kommentare: 10

Xbox Series X|S Controller (Model 1914) Bumperabdeckung tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

30 - 50 Minuten

Einleitung

Benutze diese Anleitung, um die Bumperabdeckung an deinem Xbox Series X|S Controller (Model 1914) zu ersetzen.

Werkzeuge

Ersatzteile

Xbox Series X/S Controller Bumper Assembly

Schritt 1

Benutze deine Finger um die Batterieabdeckung nach oben zu schieben und zu entfernen.

Schritt 2

Entferne die Batterien.
Stelle beim Wiedereinbau der Batterien sicher, dass du sie im Bezug auf die positiven (+) und negativen (-) Kontakte richtig herum einlegst. Diese müssen mit den Markierungen auf den Batteriekontakten im Controller selbst übereinstimmen. Sollten die Batterien korrodiert sein, ersetze sie durch neue Batterien.

Schritt 3

Setze ein Öffnungswerkzeug zwischen der linken Griffabdeckung und der unteren inneren Kante des rückseitigen Gehäuses ein.

Before doing this step, it is recommended to clean the edges of the cover

Violynos -

Thanks for adding this tip!

Manuel Haeussermann -

Schritt 4

Starke Kunststoffclips sichern hier die Abdeckung des Handgriffes. Außerordentliche Kraft ist hier notwendig, um sie zu lösen.
Schiebe das Öffnungswerkzeug entlang der inneren Kante der Abdeckung des linken Handgriffes und hebele zwischendurch etwas, um die Kunststoffclips zu lösen.

Schritt 5

Die Kunststoffclips an der äußeren Kante stellen für das Entlangschieben und das Öffnen der Clips ein Hindernis dar. Deswegen ist es am einfachsten, wenn du an der inneren Kante versuchst aufzuhebeln.
Hebele die mittlere innere Kante der Griffabdeckung mit dem Öffnungswerkzeug ab, um die noch verbleibenden Clips zu lösen.
Platziere einen Finger oben auf der Griffabdeckung, damit sie nicht abspringt.
Entferne die linke Griffabdeckung.
Um die linke Griffabdeckung wieder anzubringen, positioniere sie auf dem rückwärtigen Gehäuse und drücke sie mit etwas Kraft entlang der Kanten nach unten, um die Clips alle wieder einrasten zu lassen.

Schritt 6

Setze ein Öffnungswerkzeug zwischen der rechte Griffabdeckung und der unteren inneren Kante des rückseitigen Gehäuses ein.

Schritt 7

Starke Kunststoffclips sichern hier die Abdeckung des Handgriffes. Außerordentliche Kraft ist hier notwendig, um sie zu lösen.
Schiebe das Öffnungswerkzeug entlang der inneren Kante der Abdeckung des rechten Handgriffes und hebele zwischendurch etwas, um die Kunststoffclips zu lösen.

Schritt 8

Die Kunststoffclips an der äußeren Kante stellen für das Entlangschieben und das Öffnen der Clips ein Hindernis dar. Deswegen ist es am einfachsten, wenn du an der inneren Kante versuchst aufzuhebeln.
Hebele die mittlere innere Kante der Griffabdeckung mit dem Öffnungswerkzeug ab, um die noch verbleibenden Clips zu lösen.
Platziere einen Finger oben auf der Griffabdeckung, damit sie nicht abspringt.
Entferne die rechte Griffabdeckung.
Um die rechte Griffabdeckung wieder anzubringen, positioniere sie auf dem rückwärtigen Gehäuse und drücke sie mit etwas Kraft entlang der Kanten nach unten, um die Clips alle wieder einrasten zu lassen.

Schritt 9

Im Akkufach ist ein Aufkleber, unter dem eine Gehäuseschraube versteckt ist. Du kannst den Aufkleber durchstechen oder ablösen.
Ziehe den Aufkleber mithilfe einer Pinzette zurück, um an die Schraube zu gelangen.
Der Aufkleber muss nicht komplett abgezogen werden. Es reicht, nur die Schraube freizulegen.

My sticker began to tear. I decided it may be best to photo the sticker then poke a hole to access the screw.

Alcove -

Schritt 10

Entferne die fünf 9,3 mm langen Torx TR8 Sicherheits-Schrauben, mit denen das obere Gehäuseteil befestigt ist. Drei sind nahe bei der Oberkante, zwei nahe bei der Unterkante.

I found that for me a T8 H screw (the one with a hole in the middle) works better.

Violynos -

Hi Violynos, thanks for your comment! The designation Torx T8 security screw is equivalent to Torx T8H.

Manuel Haeussermann -

Same controller. My screws were T7.

Alcove -

Schritt 11

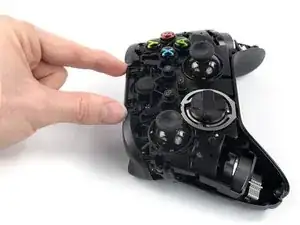

Hebe das obere Gehäuseteil gerade nach oben und entferne es.

Schritt 12

Die Abdeckung der USB-C Ladebuchse wird durch zwei Kunststoffklammern befestigt.

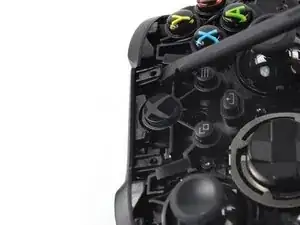

Setze das flache Ende eines Spudgers unter die rechte Kunststoffklammer der Abdeckung.
Heble die Klammer mit dem Spudger nach oben, um diese zu lösen.

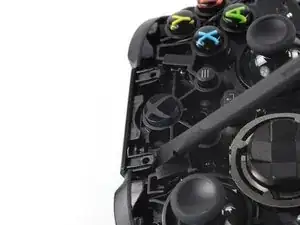

Wiederhole das gleiche an der linken Klammer.

Schritt 13

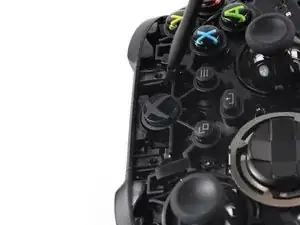

Entferne die Abdeckung der USB-C Ladebuchse.

Schritt 14

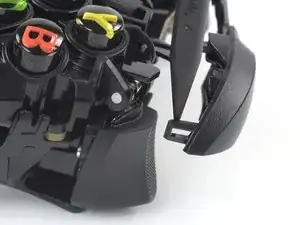

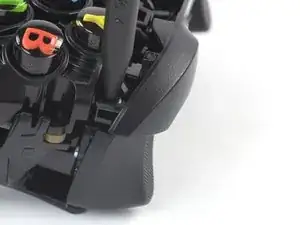

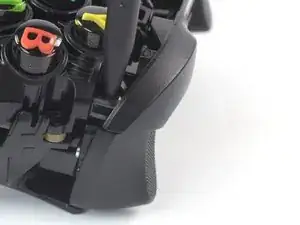

Setze die spitze Seite eines Spudgers zwischen die Kunststoffklammer auf der Außenseite des rechten Bumpers und dem Mittelrahmen ein.
Heble die Klammer mit dem Spudger nach außen, um die rechte Seite der Abdeckung zu lösen.

Schritt 15

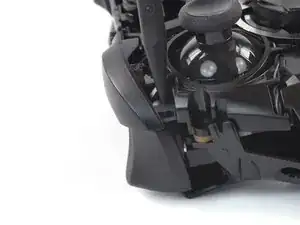

Setze die spitze Seite eines Spudgers zwischen die Kunststoffklammer auf der Außenseite des linken Bumpers und dem Mittelrahmen ein.
Heble die Klammer mit dem Spudger nach außen, um die linke Seite der Bumperabdeckung zu lösen.

Schritt 16

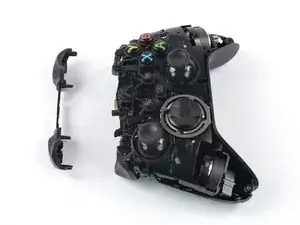

Entferne die Bumperabdeckung.

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge diese Anleitung in der umgekehrten Reihenfolge.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.

4 Kommentare

The left bumper button broke for me. The plastic post that presses the button just snapped. This helped me replace the bumper. Good guide.

Jordan Cooper -

Removing the handle covers was the hardest part, largely because I was afraid I would break them if I asserted too much pressure. Once I got those off, it was pretty easy. The opening tool and spudger recommended in the tools section were useful--they did their jobs very well--but I suspect this could have been accomplished with any kind of replacement tool(s) you might have on hand; however, since I bought them I'm sure they'll come in handy in future projects. I would argue the TR8 Torx Security Screwdriver is really the only piece of equipment that is specifically required.

Russ Looney -

£50 for a new controller, cost but £26 for the tools and spare part, took maybe 10 minutes, and you cannot tell one bit that my controller has been tampered with or fixed

feel truly accomplished, saved money - and now i have the tools for the next challenge, be it my own, or a friends'

Haydn Buchanan -

I just broke the bumper cover while following steps 14 and 15 - the guide failed to mention the little plastic posts that actually press the RB/LB buttons are easily snapped while using the spudger to pry the bumper clips. The posts are visible in the picture for step 16 - the long protruding parts nearest the centre of the cover. Maybe consider adding a warning. I'm going to try to glue the posts back on but otherwise will have to just buy a replacement bumper cover part. Excellent guide otherwise.

owwynn -
