Xbox Series X|S Controller (Model 1914) Rückgehäuse tauschen

Geschrieben von: Manuel Haeussermann
  • Kommentare: 6
Xbox Series X|S Controller (Model 1914) Rückgehäuse tauschen

Schwierigkeitsgrad

Mittel

Schritte

13

Zeitaufwand

20 - 35 Minuten

Einleitung

Verwende diese Anleitung, um die Gehäuserückseite deines Xbox Series X|S Controllers (Modell 1914) zu entfernen oder zu ersetzen.

Das Rückgehäuse muss möglicherweise ersetzt werden, wenn es einen Riss hat, oder ein neues, eigens designtes Gehäuse eingebaut werden soll.

  1. fGWBOKPHpp5HSnQr
    fGWBOKPHpp5HSnQr
    n4xIYV6MgTJFeT5L
    uG16NxBaI1wQ55wj

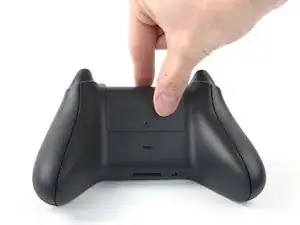

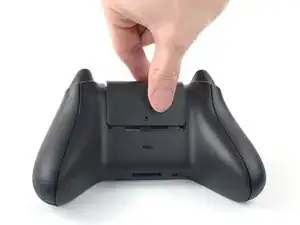

    • Benutze deine Finger um die Batterieabdeckung nach oben zu schieben und zu entfernen.

  2. 41oB3Y5hrGhLowJA
    41oB3Y5hrGhLowJA
    SVRVCSruSUYZgHHu
    ytLV5hMcGPosxwAd

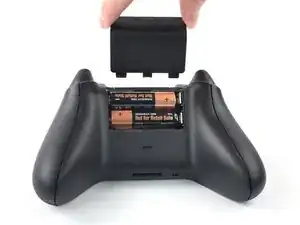

    • Entferne die Batterien.

    • Stelle beim Wiedereinbau der Batterien sicher, dass du sie im Bezug auf die positiven (+) und negativen (-) Kontakte richtig herum einlegst. Diese müssen mit den Markierungen auf den Batteriekontakten im Controller selbst übereinstimmen. Sollten die Batterien korrodiert sein, ersetze sie durch neue Batterien.

  3. SKZEdX3QSobavyu3
    SKZEdX3QSobavyu3
    binvfjuvoi62cBwh
    UV2gdW4lFjg22uLB

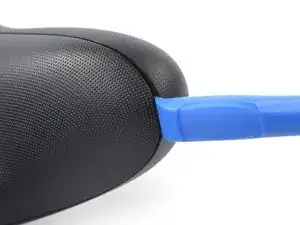

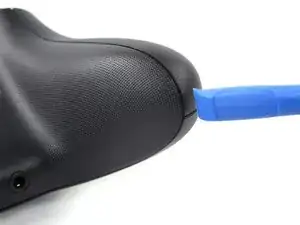

    • Setze ein Öffnungswerkzeug zwischen der linken Griffabdeckung und der unteren inneren Kante des rückseitigen Gehäuses ein.

    Before doing this step, it is recommended to clean the edges of the cover

    Violynos -

    Thanks for adding this tip!

    Manuel Haeussermann -

  4. WPfNqN1dPbKCXZIs
    WPfNqN1dPbKCXZIs
    XlvLyUmboPT4JgmW
    v6CYYaJYwHyQsiSP

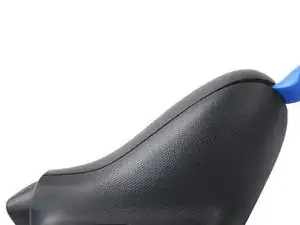

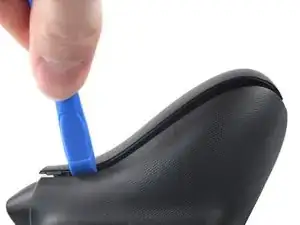

    • Starke Kunststoffclips sichern hier die Abdeckung des Handgriffes. Außerordentliche Kraft ist hier notwendig, um sie zu lösen.

    • Schiebe das Öffnungswerkzeug entlang der inneren Kante der Abdeckung des linken Handgriffes und hebele zwischendurch etwas, um die Kunststoffclips zu lösen.

  5. PYLnCUqAkTPfkfMZ
    PYLnCUqAkTPfkfMZ
    ENNxbJI6gGpP6Ij4
    S5LCNcRyNBUtIKsR

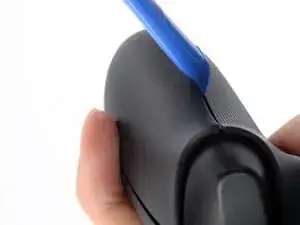

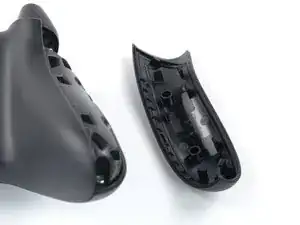

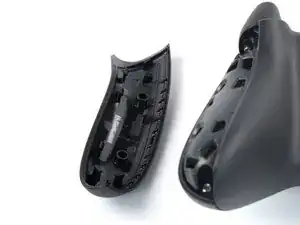

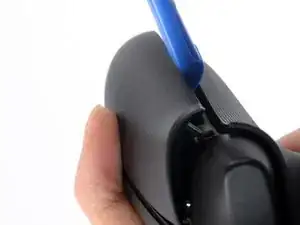

    • Die Kunststoffclips an der äußeren Kante stellen für das Entlangschieben und das Öffnen der Clips ein Hindernis dar. Deswegen ist es am einfachsten, wenn du an der inneren Kante versuchst aufzuhebeln.

    • Hebele die mittlere innere Kante der Griffabdeckung mit dem Öffnungswerkzeug ab, um die noch verbleibenden Clips zu lösen.

    • Platziere einen Finger oben auf der Griffabdeckung, damit sie nicht abspringt.

    • Entferne die linke Griffabdeckung.

    • Um die linke Griffabdeckung wieder anzubringen, positioniere sie auf dem rückwärtigen Gehäuse und drücke sie mit etwas Kraft entlang der Kanten nach unten, um die Clips alle wieder einrasten zu lassen.

  6. nc2jnwSRKrtckCcy
    nc2jnwSRKrtckCcy
    2RvcVdnxMAucHZDK
    hNtWlQH2fwXvYkjj

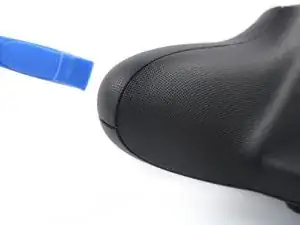

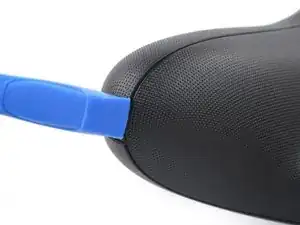

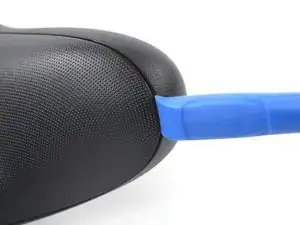

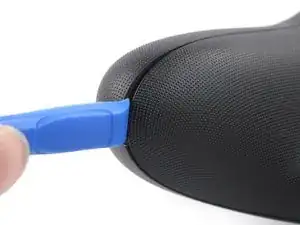

    • Setze ein Öffnungswerkzeug zwischen der rechte Griffabdeckung und der unteren inneren Kante des rückseitigen Gehäuses ein.

  7. nPeROMGOeOcOLgxm
    nPeROMGOeOcOLgxm
    dJdKQkOnjlsnR4OK
    1oIFaTi6p5fYwJJ4

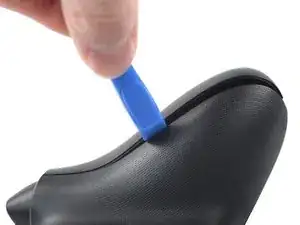

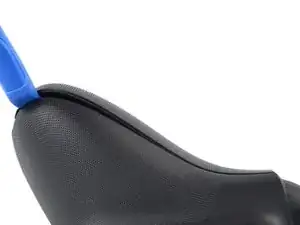

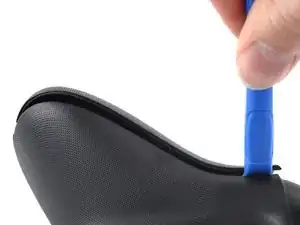

    • Starke Kunststoffclips sichern hier die Abdeckung des Handgriffes. Außerordentliche Kraft ist hier notwendig, um sie zu lösen.

    • Schiebe das Öffnungswerkzeug entlang der inneren Kante der Abdeckung des rechten Handgriffes und hebele zwischendurch etwas, um die Kunststoffclips zu lösen.

  8. hRluiJFD65Xvf1oO
    hRluiJFD65Xvf1oO
    jLU4F1WGBaGKVHku
    xJC3GcDk2glqVaud

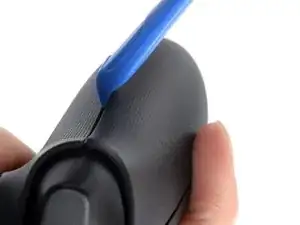

    • Die Kunststoffclips an der äußeren Kante stellen für das Entlangschieben und das Öffnen der Clips ein Hindernis dar. Deswegen ist es am einfachsten, wenn du an der inneren Kante versuchst aufzuhebeln.

    • Hebele die mittlere innere Kante der Griffabdeckung mit dem Öffnungswerkzeug ab, um die noch verbleibenden Clips zu lösen.

    • Platziere einen Finger oben auf der Griffabdeckung, damit sie nicht abspringt.

    • Entferne die rechte Griffabdeckung.

    • Um die rechte Griffabdeckung wieder anzubringen, positioniere sie auf dem rückwärtigen Gehäuse und drücke sie mit etwas Kraft entlang der Kanten nach unten, um die Clips alle wieder einrasten zu lassen.

  9. BQcFXKHL51fKEWJD
    BQcFXKHL51fKEWJD
    HDdlQYkVHHTCT1KW

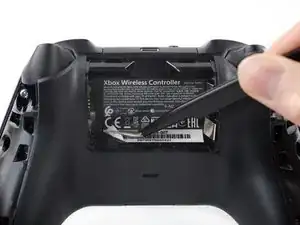

    • Im Akkufach ist ein Aufkleber, unter dem eine Gehäuseschraube versteckt ist. Du kannst den Aufkleber durchstechen oder ablösen.

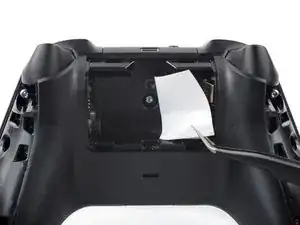

    • Ziehe den Aufkleber mithilfe einer Pinzette zurück, um an die Schraube zu gelangen.

    • Der Aufkleber muss nicht komplett abgezogen werden. Es reicht, nur die Schraube freizulegen.

    My sticker began to tear. I decided it may be best to photo the sticker then poke a hole to access the screw.

    Alcove -

  10. e1LH5a14nJoEjC4q
    e1LH5a14nJoEjC4q
    FCBvqqV1hmh4XXvA

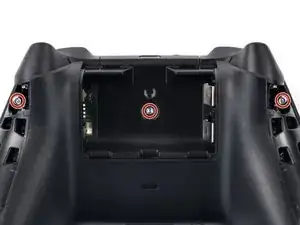

    • Entferne die fünf 9,3 mm langen Torx TR8 Sicherheits-Schrauben, mit denen das obere Gehäuseteil befestigt ist. Drei sind nahe bei der Oberkante, zwei nahe bei der Unterkante.

    I found that for me a T8 H screw (the one with a hole in the middle) works better.

    Violynos -

    Hi Violynos, thanks for your comment! The designation Torx T8 security screw is equivalent to Torx T8H.

    Manuel Haeussermann -

    Same controller. My screws were T7.

    Alcove -

  11. M2PiWeABAXUiy1Q2
    M2PiWeABAXUiy1Q2
    C5vyDdF1Mv3prJew
    WILZkeALQ4PDMQOl

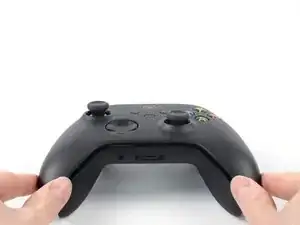

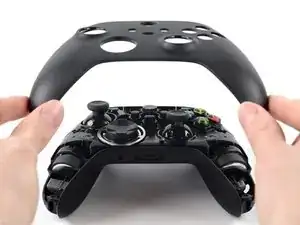

    • Hebe das obere Gehäuseteil gerade nach oben und entferne es.

  12. ITwt4DI3gTgQepMF
    ITwt4DI3gTgQepMF
    FZFOIrs5HMIQG2yX
    CL5xFVp5dwu4uInJ

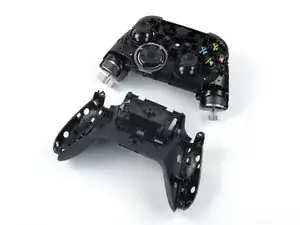

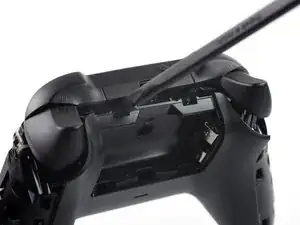

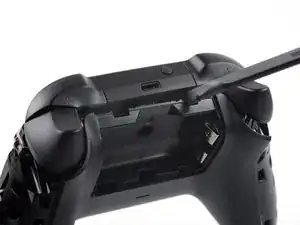

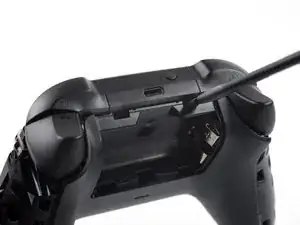

    • Zwischen der Mittelrahmen-Einheit und dem rückseitigen Gehäuse ist neben dem linken Bumper eine rechteckige Öffnung. Setze dort einen Spudger mit dem flachen Ende ein.

    • Verdrehe den Spudger ein wenig, bis sich die Mittelrahmen-Einheit löst.

    • Verfahre genau so an der rechteckigen Öffnung nahe beim rechten Bumber, um die Mittelrahmen-Einheit ganz abzulösen.

  13. NONRDcRpvJVM3C2I
    NONRDcRpvJVM3C2I
    PrIWAkBnhCkCYlGF
    TunqTO3Gc5jPwokO
Abschluss

Um dein Gerät wieder zusammenzubauen, folge dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
