Xiaomi Redmi Note 10 Pro Display tauschen

Geschrieben von: Adriana Zwink
  • Kommentare: 7
Xiaomi Redmi Note 10 Pro Display tauschen

Schwierigkeitsgrad

Mittel

Schritte

29

Zeitaufwand

1 - 2 Stunden

Einleitung

Benutze diese Anleitung, um das Display deines Xiaomi Redmi Note 10 Pro zu ersetzen oder zu entfernen.

Wenn der Mittelrahmen verformt ist, ist es notwendig, diesen auch zu ersetzen, damit das neue Display korrekt passt und keinen Schaden durch ungleichmässigen Druck erleidet.

"Entlade deinen Akku aus Sicherheitsgründen auf unter 25 %, bevor du dein Gerät auseinanderbaust.'' Falls der Akku während der Reparatur versehentlich beschädigt wird, ist so das Risiko geringer, dass er sich entzündet oder explodiert.

Hinweis: In dieser Anleitung wird nur der Austausch des Displays selbst gezeigt, während der Originalrahmen und die Hauptplatine an Ort und Stelle bleiben. Einige Ersatzdisplays für dieses Smartphone werden jedoch in einem neuen Rahmen geliefert, was eine andere Vorgehensweise erfordert. Vergewissere dich, dass du das korrekte Ersatzteil hast, bevor du mit dieser Anleitung beginnst.

Stelle sicher, dass du Ersatzklebestreifen für die Rückseite und das Display zur Hand hast, bevor du anfängst.

  1. K4IPN2aFIPB4uOoW
    K4IPN2aFIPB4uOoW
    euLFbJcWPmkWD2rC
    4ftqWLdaULFiLF4W

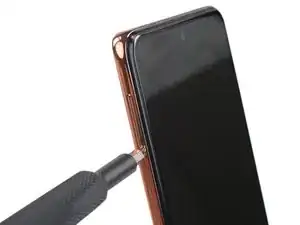

    • Setze ein SIM-Karten-Auswurftool, ein SIM-Auswurf-Bit oder eine zurechtgebogene Büroklammer in das Loch im SIM-Karteneinschub an der linken Kante des Smartphones ein.

    • Drücke das Werkzeug direkt in die Öffnung, um den SIM-Karteneinschub auszuwerfen.

    • Entferne den SIM-Karteneinschub.

  2. aYNSvtqIUfcWgN2j

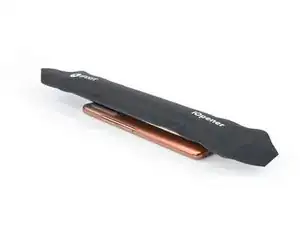

    • Bereite einen iOpener vor und lege diesen mindestens zwei Minuten lang auf das Rückglas, um den darunter liegenden Klebstoff zu lösen.

    • Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte verwenden, aber achte darauf, dass du dein XXX nicht überhitzt – Display und Akku sind ziemlich hitzeempfindlich.

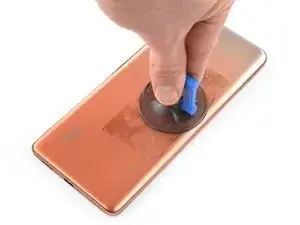

  3. WPMZ1mGiMaiPiUe5
    WPMZ1mGiMaiPiUe5
    UJZlgWGJCJjhUSyZ

    • Wenn das Glas der Rückabdeckung gebrochen ist, kann es sein, dass der Saugheber nicht gut daran hält. Versuche, das Glas mit starkem Klebeband anzuheben oder den Saugheber mit Sekundenkleber am Glas festzukleben. Warte, bis der Kleber getrocknet ist und mache dann weiter.

    • Die Oberfläche des Rückglases ist nicht ganz glatt. Um einen besseren Halt des Saughebers zu erreichen, klebe Klebeband auf das Rückglas oder befeuchte den Saugheber.

    • Befestige einen Saugheber an der rechten Kante des Rückglases so nah wie möglich an der Kante.

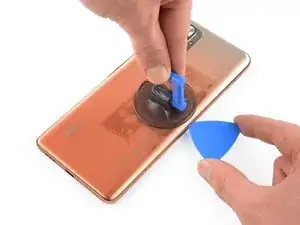

  4. iElgIIIhmZsAGFpI
    iElgIIIhmZsAGFpI
    iRCclSOpKCPDhZxs

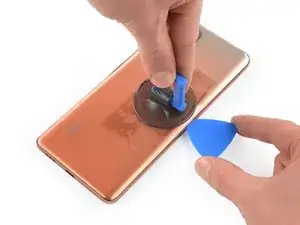

    • Hebe das Rückglas mit dem Saugheber an, um einen kleinen Spalt zwischen dem Rückglas und dem Rahmen zu schaffen.

    • Wenn du Schwierigkeiten dabei hast, diesen Spalt zu schaffen, erwärme den Kleber noch mehr, um ihn weiter aufzuweichen. Befolge die Anweisungen zum iOpener, um ein Überhitzen zu vermeiden.

    • Setze ein Plektrum in die entstandene Lücke ein.

    Be careful that you do not open the wrong plane. Its very easy to accidentally open the plane between the frame and the display which will then avulse the frame fixings from the display.

    geoffrey -

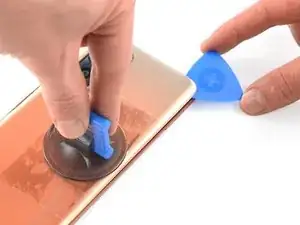

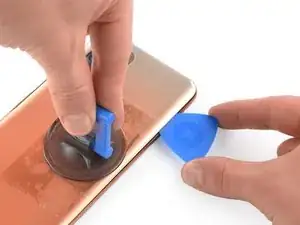

  5. ygkClaBatN4bKTC1
    ygkClaBatN4bKTC1
    vjGYgD3srOyAiPNt

    • Schiebe das Plektrum in die obere rechte Ecke, um den Klebestoff zu lösen.

    • Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

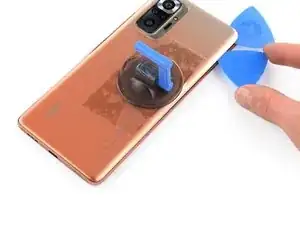

  6. NwQNTUenFaKuLcm4
    NwQNTUenFaKuLcm4
    LYXLFcPGIW2diR4J
    kbRUxcbvefnWrHFs

    • Setze ein zweites Plektrum gleich neben der oberen rechten Ecke ein.

    • Schiebe das Plektrum in die untere rechte Ecke, um den Klebestoff zu lösen.

    • Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

  7. 1nMeJpGhMRtkQdPg
    1nMeJpGhMRtkQdPg
    waBXmkXOaRYSL6Fs
    AytYMvwh1MNICM54

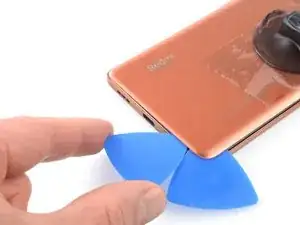

    • Wenn der Klebstoff schwer zu lösen ist, ist er wahrscheinlich abgekühlt. Verwende deinen iOpener, um den Kleber wieder zu erwärmen.

    • Setze ein drittes Plektrum an der unteren rechten Ecke deines Handys ein.

    • Schiebe das Plektrum an der Unterkante des Handys entlang, um den Kleber zu lösen.

    • Lasse das Plektrum an dieser Stelle stecken, damit sich der Klebestoff nicht wieder verbindet.

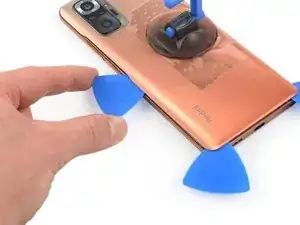

  8. FEonABj63L4MoYak
    FEonABj63L4MoYak
    ZPbMwfZc22ptbwdy

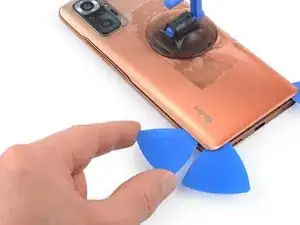

    • Setze ein viertes Plektrum an der unteren linken Ecke deines Smartphones ein.

    • Schiebe das Plektrrum vorsichtig nach oben bis zur Lautstärketaste.

    • Schiebe das Plektrum auf keinen Fall weiter! Bei den Lautstärketasten verläuft ein Kabel.

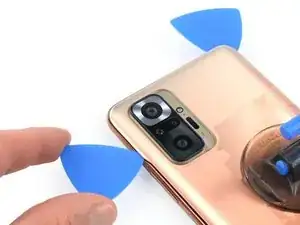

  9. 6NMj6yHCtwWLoHOF
    6NMj6yHCtwWLoHOF
    mocSu1QwCYQBYojA
    HiKe3CTllRJekOeB

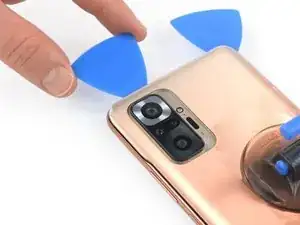

    • Setze ein sechstes Plektrum an der linken Kante deines Smartphones am oberen Ende der Aussparung für die Einschalt- und Lautstärketaste ein.

    • Löse den verbleibenden Kleber an der linken Kante.

    • Schiebe das Plektrum um die obere linke Ecke und an der Oberkante entlang, um den restlichen Kleber zu lösen.

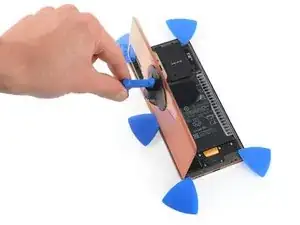

  10. JgYNNInDHqa4KOnm
    JgYNNInDHqa4KOnm
    Mr1tX2gZ5UBoj6LK

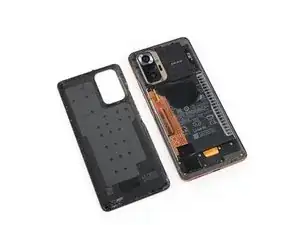

    • Entferne das Rückglas.

    • Wo nötig, bringe neuen Klebestoff an. Säubere die betroffenen Stellen zuerst mit Isopropylalkohol (>90%).

    • Befestige das neue Rückglas mit vorgeschnittenen Klebestreifen oder doppelseitigem Klebeband. Drücke dein Smartphone für einige Minuten mit gleichmässiger Kraft zusammen, damit sich der Klebestoff gut verbinden kann, du kannst dein Handy dazu zum Beispiel auch unter einen Stapel schwerer Bücher legen.

  11. MHPN1Lev6RUrBrvQ
    MHPN1Lev6RUrBrvQ
    M3r2oEgDeJkdCGI2

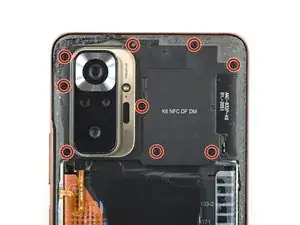

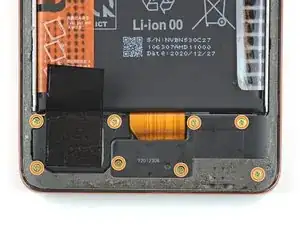

    • Benutze einen Kreuzschlitzschraubendreher, um die 17 Schrauben zu entfernen, mit denen der Mittelrahmen befestigt ist.

    • Neun 4,4 mm lange Schrauben im oberen Bereich des Mittelrahmens

    • Acht 3,4 mm lange Schrauben im unteren Bereich des Mittelrahmens.

  12. PDheHveRgFqQA6XK
    PDheHveRgFqQA6XK
    IvHXWLcrGOLUIUgT

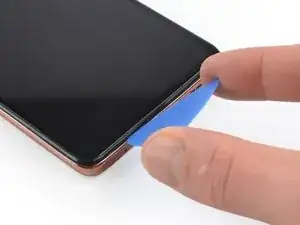

    • Der Mittelrahmen wird von Kunststoffclips gehalten.

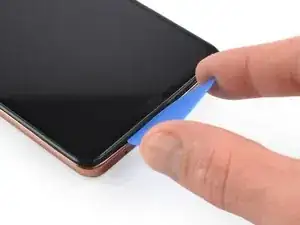

    • Setze ein Plektrum zwischen den Mittelrahmen und die Front Panel Einheit unten am Smartphone bei der Ladebuchse ein.

    • Schiebe das Plektrum zur unteren linken Ecke, um die Kunststoffclips zu lösen.

    Its best to start with one of the long sides of the phone. the clips are a bit easier to get to there.

    Guy Shilman -

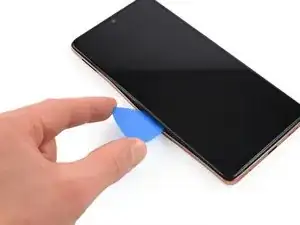

  13. VJ6s6Z1x1jULMoiu
    VJ6s6Z1x1jULMoiu
    CBEmIetcVAuV4KyZ
    rEenPYnbbMxgIBny

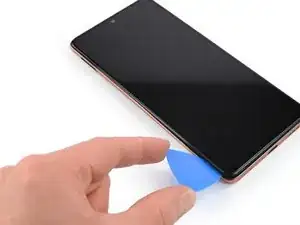

    • Schiebe das Plektrum an der linken Kante des Smartphones entlang, um die Kunststoffclips zu lösen.

  14. RfQVaceWtOiJQIAI
    RfQVaceWtOiJQIAI
    sPQ4LeLKQR2l3XQb

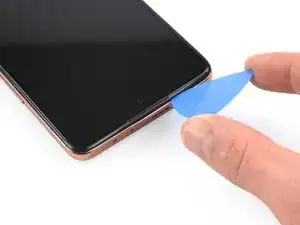

    • Schiebe das Plektrum an der oberen Kante entlang, um die Kunststoffclips zu lösen.

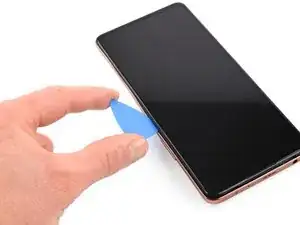

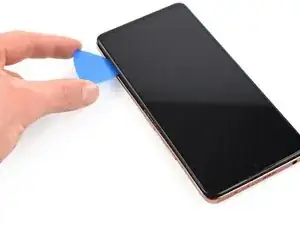

  15. FYQO1Egsvy2IMvED
    FYQO1Egsvy2IMvED
    IeUEB4WZGlNfNw6N
    eOH3Qq2ATFO2BJSY

    • Schiebe das Plektrum an der rechten Kante entlang, um die übrigen Kunststoffclips zu lösen.

    • Versuche noch nicht, den Mittelrahmen komplett zu entfernen. Die Tasten auf der Seite sind immer noch durch ein Kabel mit dem Mainboard verbunden.

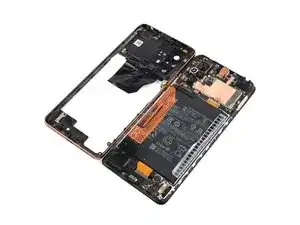

  16. UdT3HPPBsxCUC1NK
    UdT3HPPBsxCUC1NK
    bi2cB3fggu3Emt24
    kskIiOwgJAxllbti

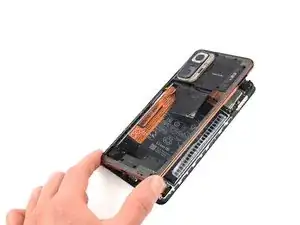

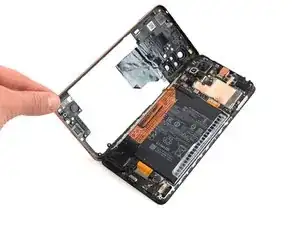

    • Vermeide es, das Seitentastenkabel im nächsten Schritt zu sehr anzuspannen.

    • Klappe den Mittelrahmen vorsichtig in Richtung Einschalttaste und Lautstärkeregler und lege ihn direkt neben dem Smartphone ab.

  17. U4hLsLEBXuXqO4iL
    U4hLsLEBXuXqO4iL
    6TAN5UXZbCfVLWk5

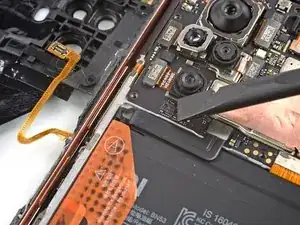

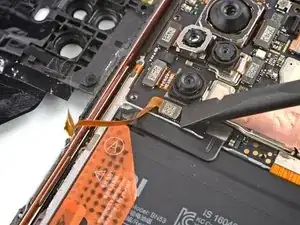

    • Nutze das flache Ende eines Spudgers, um das Kabel der Einschalttaste und des Lautstärkereglers vom Mainboard hochzuhebeln und abzutrennen.

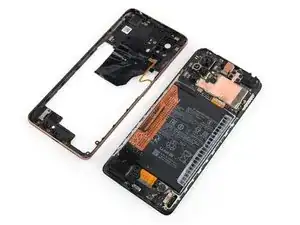

  18. 2SxdTTEHGHLwYBUY

    • Entferne den Mittelrahmen.

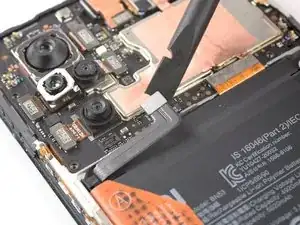

  19. fobsupIqRi5bfFvy
    fobsupIqRi5bfFvy
    gwL3NfCRTuRE1jTk

    • Verwende einen Spudger, um das Akkukabel abzutrennen, indem du den Stecker senkrecht aus seinem Anschluss hebelst.

  20. DOyD2NAVlhHRJnXX
    DOyD2NAVlhHRJnXX
    HHncdoCRGxAuvDI1

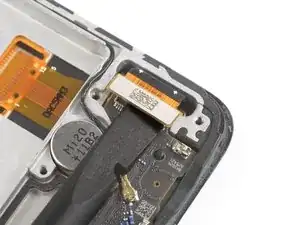

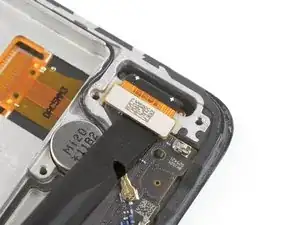

    • Heble den Stecker am Displaykabel mit dem Spudger gerade aus seinem Anschluss heraus nach oben und trenne ihn ab.

  21. 31eGr6nIZJYJ1hXR

    • Erwärme das Display mindestens zwei Minuten lang mit einem iOpener oder einem Heißluftgebläse, um den Kleber aufzuweichen.

  22. 1dWJZMPdBiAQtiYt
    1dWJZMPdBiAQtiYt
    tYfIuOgrWZokKcN3

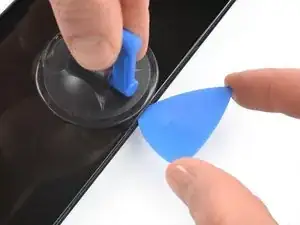

    • Wenn sich das Display warm anfühlt, bringe einen Saugheber an der linken Kante des Smartphones an.

    • Wenn das Display stark gesplittert ist, haftet der Saugheber vielleicht besser, wenn du ihn mit einer Schicht von durchsichtigem Klebeband überklebst. Anstelle des Saughebers kannst du auch sehr kräftiges Klebeband verwenden. Wenn das alles nicht klappt, klebe den Saugheber mit Sekundenkleber fest.

    • Hebe das Display mit dem Saugheber soweit hoch, bis ein Spalt zwischen dem Mittelrahmen und dem Display entstanden ist.

    • Setze ein Plektrum in den Spalt zwischen dem Mittelrahmen und dem Display ein.

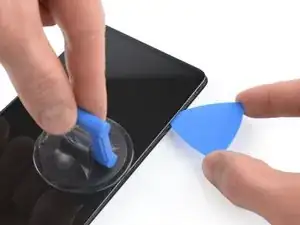

  23. Q3esSkgypARZMsaL
    Q3esSkgypARZMsaL
    CYCwHeI1MWMXD64m
    PxEo3tfVLvYbEJev

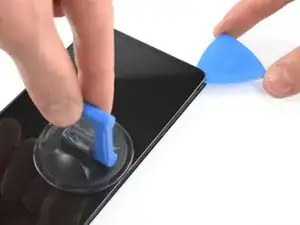

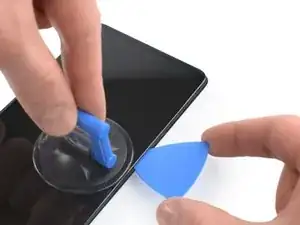

    • Schiebe das Plektrum zur unteren linken Displayecke hin, um den Displaykleber aufzutrennen.

    • Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

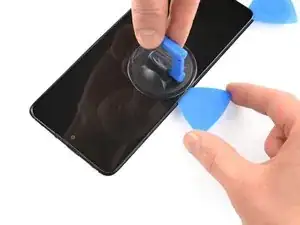

  24. ZLQdPjKJcdCRZDS6
    ZLQdPjKJcdCRZDS6
    Z6TCkFAwm4qHNi1N
    KQQFQxaXtvYphn1p

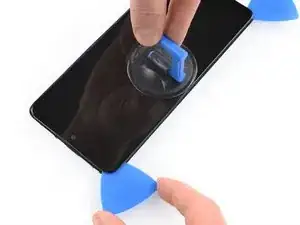

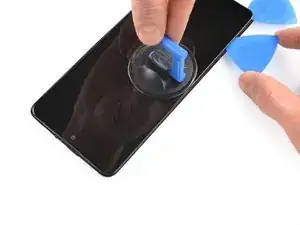

    • Setze ein zweites Plektrum ein und schiebe es zur oberen linken Displayecke hin, um den Displaykleber aufzutrennen.

    • Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

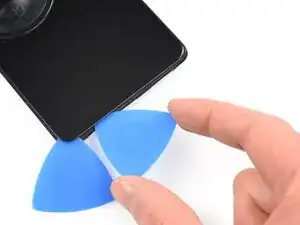

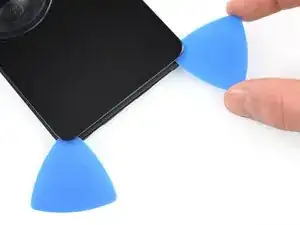

  25. IyOJv6MO64rai2AZ
    IyOJv6MO64rai2AZ
    6unNHUMPEFZyiVNP

    • Wenn der Kleber sich nicht mehr leicht auftrennen lässt, ist er wahrscheinlich zu stark abgekühlt. Erwärme ihn wieder ein bis zwei Minuten lang mit dem iOpener oder einem Heißluftgebläse.

    • Setze ein drittes Plektrum in die untere linke Displayecke ein.

    • Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante entlang.

    • Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

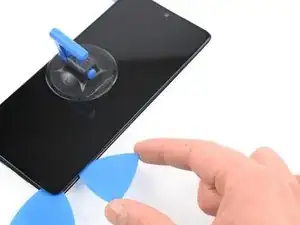

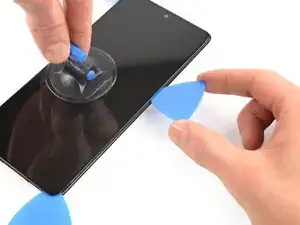

  26. 1XSOa5Sp23NlATSP
    1XSOa5Sp23NlATSP
    w5sFUNGSo44IFUCg
    Td52iXVnoPdMKTl2

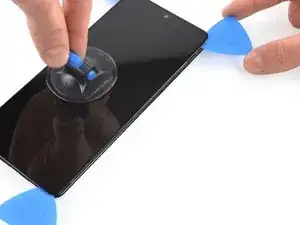

    • Setze ein viertes Plektrum in die untere rechte Displayecke ein.

    • Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang.

    • Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

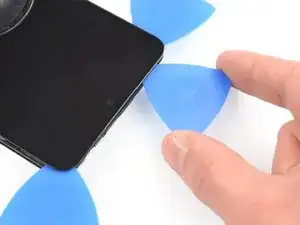

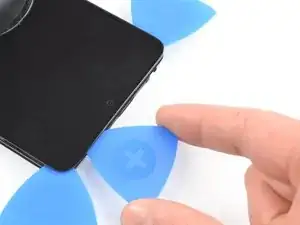

  27. IxOATLKlnJ2OpOgr
    IxOATLKlnJ2OpOgr
    C3TKIpcTQN11CNLe

    • Wenn du den Kleber in der Nähe der Frontkamera auftrennst, setze das Plektrum nicht zu tief ein, die Kamera könnte beschädigt oder verschmutzt werden.

    • Setze ein fünftes Plektrum ein und schiebe es zum Auftrennen des restlichen Klebers an der Oberkante entlang.

    • Entferne das Display noch nicht ganz, das Displaykabel verläuft noch durch den Rahmen.

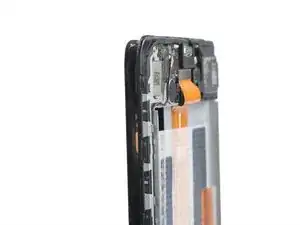

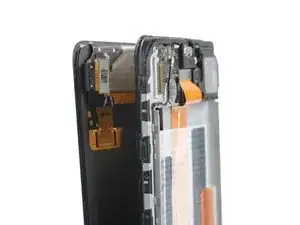

  28. EmCyOrYrGDxClBwh
    EmCyOrYrGDxClBwh
    NA5svSjQrGAY4N5W
    5dYexGh2H66lmTAw

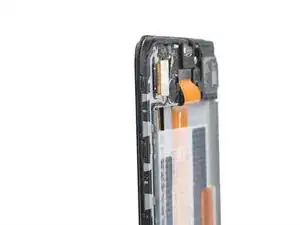

    • Führe das Display-Flachbandkabel durch die Öffnung im Mittelrahmen.

  29. d2b3H22sCn61WQQQ

    • Entferne das Display.

    • Vergleiche das Ersatzteil mit dem Originalteil. Möglicherweise musst du fehlende Teile übertragen, z.B. das Lautsprechergitter.

    • Reinige die Klebeflächen mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) und bringe neue Klebestreifen an.

    • Wenn du vorgestanzte Klebestreifen verwenden willst, dann folge dieser Anleitung.

Abschluss

Schalte dein Gerät ein und teste deine Reparatur, bevor du neuen Kleber anbringst und es wieder versiegelst.

Vergleiche dein neues Ersatzteil mit dem Originalteil. Möglicherweise musst du vor dem Einbau einige Komponenten übertragen oder Schutzfolien vom neuen Teil entfernen.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Das neue Display befestigst du am besten mit vorgestanzten doppelseitigen Klebestreifen, die du auf der Rückseite des Displays befestigst.

Entsorge deinen Elektromüll sachgerecht.
