Xiaomi Redmi Note 10S Akku tauschen

Geschrieben von: Manuel Haeussermann

Kommentare: 1

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

Folge dieser Anleitung, um den kaputten Akku in deinem Xiaomi Redmi Note 10S zu ersetzen.

Falls dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.

Entlade deinen Akku aus Sicherheitsgründen auf unter 25 %, bevor du dein Gerät auseinanderbaust. Falls der Akku während der Reparatur versehentlich beschädigt wird, ist so das Risiko geringer, dass er sich entzündet oder explodiert.

Für den Zusammenbau werden Ersatzklebestreifen benötigt, um die einzelnen Komponenten wieder zu befestigen.

Werkzeuge

Ersatzteile

Schritt 1

Bereite einen iOpener vor und lege ihn mindestens zwei Minuten lang auf die Rückabdeckung, um den Kleber darunter aufzuweichen.
Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte verwenden, aber achte darauf, dass du dein Smartphone nicht überhitzt – Display und Akku sind ziemlich empfindlich.

Schritt 2

Setze einen Saugheber unten so nahe wie möglich an der Kante auf die Rückabdeckung.
Hebe die Rückabdeckung mithilfe des Saughebers an, um einen kleinen Spalt zwischen Rückabdeckung und Rahmen zu öffnen.
Wenn du dabei Schwierigkeiten hast, erwärme die Rückabdeckung nochmals, um den Kleber noch weiter aufzuweichen. Folge den Anweisungen für den iOpener, um eine Überhitzung zu vermeiden.
Setze ein Plektrum in den soeben geöffneten Spalt.

Schritt 3

Schiebe das Plektrum zu unteren rechten Ecke, um den Kleber durchzuschneiden.
Lasse das Plektrum dort stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 4

Setze ein zweites Plektrum an der Unterkante deines Smartphones ein.
Schiebe das Plektrum zur unteren linken Ecke, um den Kleber aufzuschneiden.
Lasse das Plektrum dort stecken, damit sich der Kleber nicht wieder verbinden kann.
Du kannst nun den Saugheber entfernen.

Schritt 5

Wenn sich der Kleber nur noch schwer durchschneiden lässt, ist er wahrscheinlich abgekühlt. Benutze deinen iOpener, um ihn wieder zu erwärmen.
Setze ein drittes Plektrum an der linken unteren Ecke deines Smartphones ein.
Schiebe das Plektrum an der linken Kante deines Smartphones entlang, um den Kleber aufzuschneiden.
Lasse das Plektrum in der linken oberen Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 6

Setze ein viertes Plektrum an der linken oberen Ecke deines Smartphones ein.
Schiebe das Plektrum an der Oberkante entlang, um den Kleber aufzuschneiden.
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 7

Setze ein fünftes Plektrum an der oberen rechten Ecke ein.
Schiebe das Plektrum an der rechten Kante der Rückabdeckung entlang, um den restlichen Kleber aufzuschneiden.

Schritt 8

Entferne die Rückabdeckung.
Falls notwendig, säubere alte Klebestellen mit Isopropylalkohol (> 90 %) und bringe neue Klebestreifen an.
Befestige die neue Rückabdeckung mit vorgeschnittenen Klebestreifen oder doppelseitigem Klebeband. Wenn du die Rückabdeckung eingebaut hast, musst du sie einige Minuten lang fest und gleichmäßig andrücken, damit der Kleber abbinden kann und gut hält. Lege dein Gerät z. B. unter einen Stapel schwerer Bücher.

Schritt 9

Benutze einen Kreuzschlitzschraubendreher, um die vier 3,9 mm Schrauben zu entfernen, mit denen die Kamera-Abdeckung befestigt ist.
Eine der Schrauben ist unter einem orangefarbenen Aufkleber versteckt.

Schritt 10

Setze ein Plektrum in den Spalt unter der Unterkante der Kamera-Abdeckung.
Heble die Kamera-Abdeckung mithilfe deines Plektrum hoch.

Schritt 11

Entferne die Kamera-Abdeckung mit einer Pinzette oder deinen Fingern.

Schritt 12

Benutze einen Kreuzschlitzschraubendreher, um die zwölf 3,9 mm langen Schrauben zu lösen, mit denen der Mittelrahmen befestigt ist.
Eine der Schrauben ist unter einem orangefarbenen Aufkleber versteckt.

Schritt 13

Setze ein SIM-Kartenauswurfwerkzeug in das kleine Loch im SIM-Karteneinschub an der linken Kante des Smartphones.
Drück direkt in das Loch, um den SIM-Karteneinschub auszuwerfen.
Entferne den SIM-Karteneinschub.

Schritt 14

Benutze einen Spudger, um das Kabel des Power Buttons und des Lautstärkereglers abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.

Schritt 15

Der Mittelrahmen des Xiaomi Redmi Note 10S ist mit Kunststoffclips befestigt.
Setze ein Plektrum an der linken Kante, wo sich der SIM-Karteneinschub befindet, zwischen den Mittelrahmen und die Displayeinheit ein.
Achte drauf, das Plektrum zwischen Mittelrahmen und Displayrahmen einzusetzen, um zu vermeiden, dass das Display vom Rahmen getrennt wird.

Schritt 16

Die Kunststoffclips des Mittelrahmens sitzen sehr fest, du brauchst daher wahrscheinlich etwas Kraft, um sie zu lösen.
Schiebe das Plektrum an der linken Kante des Smartphones entlang, um die Kunststoffclips zu lösen.

Schritt 17

Schiebe das Plektrum an der Unterkante des Smartphones entlang, um die Kunststoffclips zu lösen.

Schritt 18

Schiebe das Plektrum an der rechten Kante des Smartphones entlang, um die Kunststoffclips zu lösen.

Schritt 19

Schiebe das Plektrum an der Oberkante des Smartphones entlang, um die Kunststoffclips zu lösen.

Schritt 20

Vergewissere dich vor dem Ausbau des Mittelrahmens, dass das Flachbandkabel des Power-Buttons und des Lautstärkereglers frei liegt und sich nicht mit dem Motherboard verheddert hat, damit es nicht reißt.
Entferne den Mittelrahmen.

Schritt 21

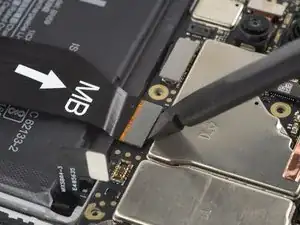

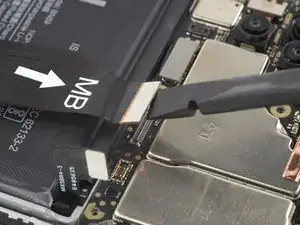

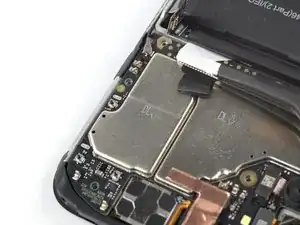

Benutze einen Spudger, um das Akkukabel abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.

Schritt 22

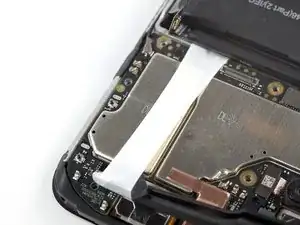

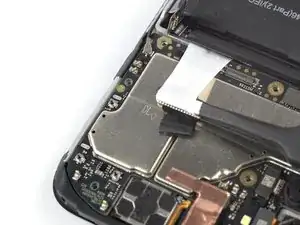

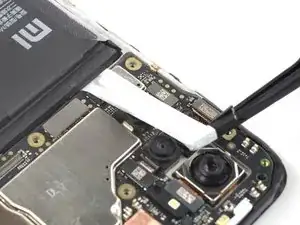

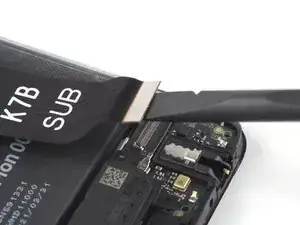

Benutze einen Spudger, um beide Enden des Verbindungskabel der Tochterplatine abzutrennen.
Entferne das Verbindungskabel der Tochterplatine.

Schritt 23

Der Akku ist mit zwei elastischen Klebestreifen am Rückgehäuse befestigt.
Stich den Akku nicht mit irgendwelchen scharfen Werkzeugen an. Es könnten sonst gefährliche Chemikalien auslaufen oder der Akku kann sich entzünden.

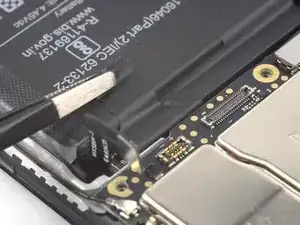

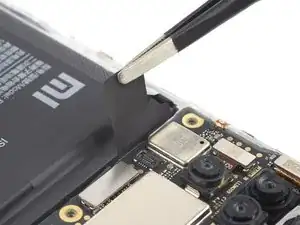

Löse die beiden Akku-Klebezuglaschen mit einer stumpfen Pinzette oder einem sauberen Fingernagel von der Oberkante des Akkus ab.

Schritt 24

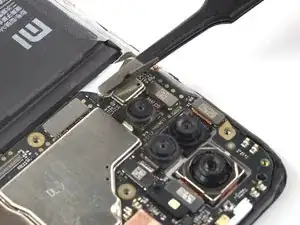

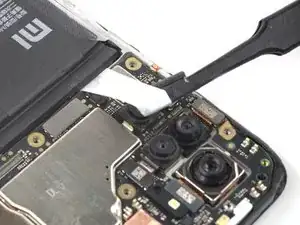

Fasse die erste Zuglasche mit einer stumpfen Pinzette oder deinen Fingern und ziehe sie langsam vom Akku weg in Richtung der oberen Kante deines Smartphones.
Ziehe fest genug, um die Spannung auf dem Streifen aufrechtzuerhalten, aber erzwinge es nicht. Gib dem Streifen genug Zeit, um sich zu dehnen und sich unter dem Akku zu lösen.
Drücke nicht auf den Akku, sondern halte das Smartphone gut seitlich fest.
Ziehe in einem flachen Winkel, sodass der Klebestreifen nicht an der Kante des Akkus hängen bleibt.
Ziehe in einem flachen Winkel, damit der Klebestreifen nicht an der Kante des Akkus hängen bleibt.
Wenn der Klebestreifen abreißt, versuche, ihn mit deinen Fingern oder einer stumpfen Pinzette herauszuholen und ziehe weiter, aber heble auf keinen Fall unter dem Akku.
Wenn der Klebestreifen unter dem Akku abreißt und nicht wieder herausgeholt werden kann, mache mit dem nächsten Schritt weiter.

Schritt 25

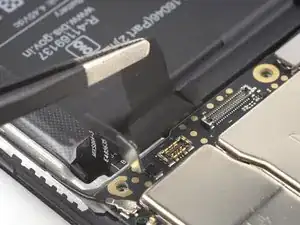

Wiederhole den vorherigen Vorgang bei der zweiten Zuglasche.
Gehe genauso vor wie bei dem vorherigen Streifen: Drücke nicht auf den Akku, halte den Streifen flach und knitterfrei und ziehe in einem flachen Winkel.
Wenn der Klebestreifen unter dem Akku abreißt und sich nicht wieder herausholen lässt, gib ein paar Tropfen hochkonzentrierten Isopropylalkohol (über 90 %) unter die Kante des Akkus im Bereich des oder der abgerissenen Klebestreifen.
Warte etwa eine Minute, damit der Alkohol den Kleber aufweichen kann.
Benutze das flache Ende eines Spudgers, um den Akku vorsichtig anzuheben.
Versuche nicht, den Akku mit Gewalt herauszuhebeln. Falls nötig, gib noch ein paar Tropfen Alkohol hinzu, um den Kleber weiter zu schwächen. Verforme oder durchsteche den Akku niemals mit deinem Werkzeug.

Schritt 26

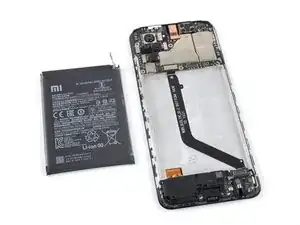

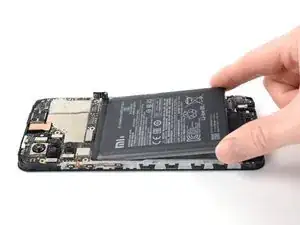

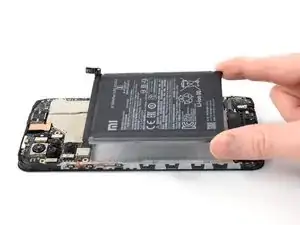

Entferne den Akku.
Ein beschädigter oder verformter Akku darf aus Sicherheitsgründen auf keinen Fall wiederverwendet werden.
Sollten sich noch Reste der Alkohollösung im Smartphone befinden, wische sie vorsichtig ab oder lass sie an der Luft trocknen, bevor du den neuen Akku einbaust.
Befestige deinen neuen Akku mit vorgeschnittener Klebefolie oder doppelseitigem Klebeband. Um ihn richtig zu positionieren, bringe das Klebeband dort im Gerät an, wo auch vorher Kleber war, und nicht am Akku. Drücke den Akku dann gut fest.
Verbinde beim Wiederzusammenbau den Akku vorübergehend wieder mit dem Motherboard, bevor du ihn festdrückst, um ihn richtig auszurichten. Trenne den Akku wieder ab, wenn er richtig sitzt.

Abschluss

Schalte, wenn möglich, dein Gerät ein und teste deine Reparatur, bevor du neuen Kleber anbringst und es wieder versiegelst.

Für eine optimale Leistung solltest du deinen neu eingebauten Akku nach Abschluss dieser Anleitung kalibrieren.

Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge. Falls notwendig, säubere alte Klebestellen mit Isopropylalkohol (> 90 %) und bringe neue Klebestreifen an.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
