Xiaomi Redmi Note 11 Pro Akku tauschen

Geschrieben von: Dominik Schnabelrauch

Kommentare: 7

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

40 Minuten - 1 Stunde

Einleitung

Diese Anleitung zeigt, wie du den Akku im Xiaomi Redmi Note 11 austauschen kannst.

Wenn dein Akku aufgebläht ist, musst du geeignete Vorsichtsmaßnahmen treffen.

Entlade dein Smartphone vor der Reparatur zur Sicherheit auf unter 25%. Du reduzierst dadurch das Risiko eines Brandschadens, selbst wenn du den Akku versehentlich anstichst.

Du wirst Ersatz-Klebeband/Kleber brauchen, um gewisse Komponenten wieder anzubringen, bevor du das Gerät wieder zusammenbaust. Dein Gerät wird wieder normal funktionieren, aber die IP-Einstufung geht wahrscheinlich verloren.

Werkzeuge

Ersatzteile

Tesa 61395 Tape

Schritt 1

Bereite einen iOpener vor und lege ihn mindestens zwei Minuten lang auf die Rückseite, um den darunter liegenden Klebstoff zu lösen.
Du kannst auch einen Fön, ein Heißluftgebläse oder eine Heizplatte verwenden. Achte jedoch darauf, dass das Handy nicht überhitzt wird - sowohl das Display als auch der interne Akku können durch die Hitze beschädigt werden.

guys please be carfeul my little friend erik was heating tthe phone but it blew up and he has no facce now. i still have the ptsd

Dawid K -

Schritt 2

Bringe einen Saugheber so nahe wie möglich an der Unterkante der Glasrückseite an
Wenn das Glas zerbrochen ist, haftet der Saugheber wahrscheinlich nicht so gut. Versuche die Glasrückseite mit einem starken Klebeband anzuheben, oder befestige den Saugheber mit Sekundenkleber. Warte bis er festgeklebt ist, bevor du weiterarbeitest.
Hebe die Glasrückseite mit dem Saugheber nach oben, bis ein kleiner Spalt zwischen der Glasrückseite und dem Rahmen entstanden ist.
Wenn sich der Spalt nicht leicht erzeugen lässt, dann erwärme die Stelle, um den Kleber aufzuweichen. Beachte die Anleitung für den iOpener, um Überhitzung zu vermeiden .
Setze ein Plektrum in den eben erzeugten Spalt ein.
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren rechten Ecke hin.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 3

Setze ein zweites Plektrum an der Unterkante des Smartphones ein.
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Ecke hin.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 4

Wenn sich der Kleber nicht mehr leicht aufschneiden lässt, ist er wahrscheinlich abgekühlt. Erwärme ihn nochmals mit dem iOpener.
Setze ein drittes Plektrum in die untere linke Ecke des Smartphones ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der linken Kante des Smartphones entlang.
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 5

Setze ein viertes Plektrum in die obere linke Ecke des Smartphones ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang.
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 6

Setze ein fünftes Plektrum in die obere rechte Ecke ein.
Schiebe das Plektrum zum Auftrennen des restlichen Klebers an der rechten Kante der Glasrückseite entlang.
Nun sollte die Glasrückseite komplett abgetrennt sein. Wenn es doch noch Widerstände am Rand der Glasrückseite gibt, dann trenne den Kleber an der betreffenden Stelle mit einem Plektrum auf.

Schritt 7

Entferne die Glasrückseite.
Reinige die Klebestellen mit Isopropylakohol (mindestens 90%ig) und bringe neuen Kleber an.
Befestige die neue Glasrückseite mit vorgestanzten Klebestreifen oder doppelseitigem Klebeband. Drücke sie danach einige Minuten lang gleichmäßig und kräftig fest, damit der Kleber gut hält, ein Bücherstapel ist eine gute Hilfe.

Schritt 8

Setze ein SIM-Auswurfwerkzeug, -Bit, oder eine aufgebogene Büroklammer in den SIM-Karteneinschub an der Unterkante des Smartphones ein.
Drücke das Werkzeug hinein, bis der Einschub herauskommt.
Entferne den SIM-Karteneinschub.
Keine Angst, wenn du versehentlich das Werkzeug in die Mikrofonöffnung eingesetzt hast! Das Mikrofon ist ziemlich sicher unbeschadet geblieben.

Schritt 9

Entferne die siebzehn 3,6 mm langen Kreuzschlitzschrauben, mit denen der Mittelrahmen befestigt ist.

For the Redmi Note 11, you need to remove the camera cover and get access to 2 extra screws. One of them is already partially visible, the other is under the camera housing.

Once you remove the camera housing, you also get access to the midframe connector, so use a pry tool to disconnect it.

Maccer -

Schritt 10

Der Mittelrahmen des Xiaomi Redmi Note 11 ist mit Kunststoff-Rasten befestigt.
Setze ein Plektrum zwischen den Mittelrahmen und die Frontpaneleinheit an der unteren linken Kante des Smartphones beim SIM-Karteneinschub ein.

Very hard to do can't get it to work

Leroy H Walker -

For the Redmi Note 11, what worked for me was pushing from the inside, in the area next to the buttons.

Maccer -

Schritt 11

Die Kunststoffrasten des Mittelrahmens sitzen sehr fest. Du benötigst Kraft, um sie zu lösen.
Schiebe das Plektrum um die untere linke Ecke des Smartphones herum, um die Rasten zu lösen.

Schritt 12

Schiebe das Plektrum zum Lösen der Rasten an der linken Kante des Smartphones entlang.

Schritt 13

Schiebe das Plektrum um die obere linke Ecke herum und an der Oberkante entlang, um die Rasten zu lösen.

Schritt 14

Schiebe das Plektrum um die obere rechte Ecke herum und an der rechten Kante entlang, um die restlichen Rasten zu lösen.
Entferne den Mittelrahmen noch nicht ganz. Er ist immer noch an der Hauptplatine angeschlossen.

Schritt 15

Klappe den Mittelrahmen wie eine Buchseite nach links auf, um an den Stecker des Kabels zum Mittelrahmen zu gelangen.
Lege den Mittelrahmen gleich neben die linke Kante der Frontpaneleinheit.

Schritt 16

Heble den Stecker am Kabel zum Mittelrahmen gerade mit dem Spudger aus seinem Anschluss nach oben und trenne ihn ab.

It may be broken

abdolgader farhadi -

Schritt 17

Entferne den Mittelrahmen.

Schritt 18

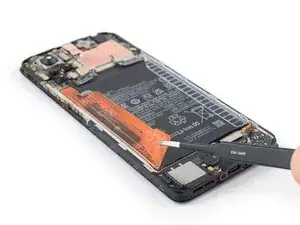

Heble die Stecker an den beiden Akkukabels mit einem Spudger hoch und trenne sie von ihren Anschlüssen ab.

Schritt 19

Achte darauf, dass der Akku nicht durch dein Werkzeug angestochen oder verformt wird. Aus einem angestochenen oder verformten Akku können gefährliche Chemikalien austreten oder er kann in Brand geraten.

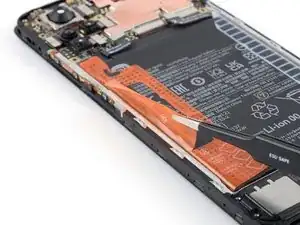

Löse den mit A markierten orangenen Klebestreifen mit einer stumpfen Pinzette oder deinen Fingernägeln vom Akku ab.

Schritt 20

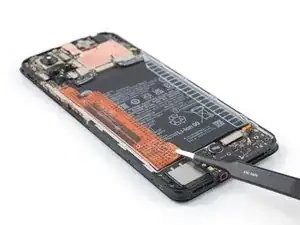

Wiederhole das Verfahren für die mit B markierte Zuglasche.

Schritt 21

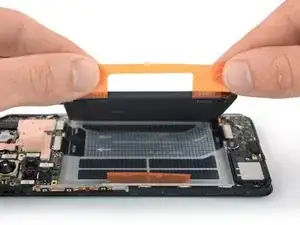

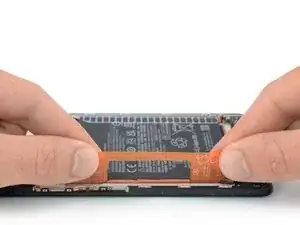

Fasse die beiden mit A markierten Enden des Klebestreifens an und kippe den Akku aus seiner Vertiefung heraus bis er senkrecht steht.
Wenn sich der Akku nicht leicht aus seiner Vertiefung herausheben lässt, dann lege einen erwärmten iOpener zwei Minuten lang auf das Display, um den Kleber am Akku aufzuweichen.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte verwenden. Sei aber vorsichtig und überhitze das Gerät nicht.

Schritt 22

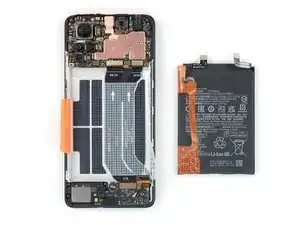

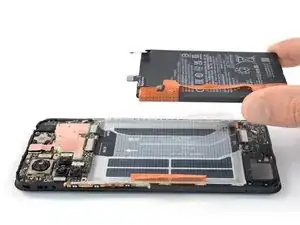

Löse den Akku vom restlichen Kleber ab.
Entferne den Akku.
Baue einen beschädigen oder verformten Akku nicht wieder ein, das wäre ein Sicherheitsrisiko.
Befestige den neuen Akku mit vorgestanzten Klebestreifen oder doppelseitigem Klebeband. Damit er richtig sitzt, bringe den Kleber an den gleichen Stellen wie vorher im Gerät, nicht auf dem Akku an. Drücke dann den Akku gut fest.
Schließe den Akku beim Zusammenbau zeitweise wieder an die Hauptplatine an, damit er seine richtige Einbaulage findet. Trenne ihn dann wieder ab.

Abschluss

Schalte, wenn möglich, das Gerät ein und überprüfe seine Funktion, bevor du es wieder zuklebst.

Damit dein neuer Akku volle Leistung bringt, solltest du ihn nach der Reparatur neu kalibrieren.

Um dein Gerät wieder zusammenzusetzen, befolge die Schritte in umgekehrter Reihenfolge. Reinige beim Zusammenbau die bisherigen Klebestellen mit Isopropylalkohol (mindestens 90%ig) und bringe neue Klebestreifen an.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
