Xiaomi Redmi Note 11 Pro Display tauschen

Geschrieben von: Dominik Schnabelrauch

Kommentare: 13

Xiaomi Redmi Note 11 Pro Display tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

50 Minuten - 2 Stunden

Einleitung

Diese Anleitung beschreibt, wie du ein defektes Display eines Xiaomi Redmi Note 11 Pro entfernst bzw. austauschst.

Wenn der Rahmen deformiert ist, ist es wichtig diesen ebenfalls zu ersetzen, um sicherzustellen, dass das neue Display richtig montiert werden kann und nicht durch ungleichmäßige Druckverteilung beschädigt wird.

Wenn der Akku aufgebläht ist, musst du entsprechende Sicherheitsmaßnahmen treffen. Entlade den Akku auf unter 25%, bevor du das Gerät zerlegst. Bei versehentlicher Beschädigung während des Zerlegens kann der Akku Feuer fangen und/oder explodieren, aber das Risiko ist geringer, wenn der Akku entladen ist.

Hinweis: Diese Anleitung beschreibt nur das Ersetzen des Displays, während der originale Rahmen und die Hauptplatine wiederverwendet werden. Allerdings kommen manche Ersatzdisplays für dieses Handy vorinstalliert in einem neuen Rahmen - in diesem Fall ist eine völlig andere Vorgehensweise notwendig. Stelle sicher, dass du das korrekte Ersatzteil hast, bevor du mit dieser Anleitung beginnst.

Du wirst Ersatz-Klebeband/Kleber brauchen, um gewisse Komponenten wieder anzubringen, bevor du das Gerät wieder zusammenbaust. Das Gerät wird weiterhin funktionieren, die IP-Einstufung geht aber wahrscheinlich verloren.

Werkzeuge

Ersatzteile

Tesa 61395 Tape

Schritt 1

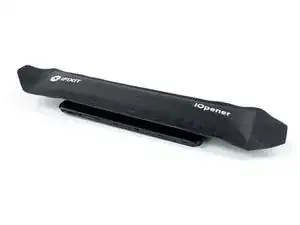

Bereite einen iOpener vor und lege ihn mindestens zwei Minuten lang auf die Rückseite, um den darunter liegenden Klebstoff zu lösen.
Du kannst auch einen Fön, ein Heißluftgebläse oder eine Heizplatte verwenden. Achte jedoch darauf, dass das Handy nicht überhitzt wird - sowohl das Display als auch der interne Akku können durch die Hitze beschädigt werden.

guys please be carfeul my little friend erik was heating tthe phone but it blew up and he has no facce now. i still have the ptsd

Dawid K -

Schritt 2

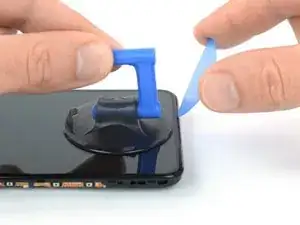

Bringe einen Saugheber so nahe wie möglich an der Unterkante der Glasrückseite an
Wenn das Glas zerbrochen ist, haftet der Saugheber wahrscheinlich nicht so gut. Versuche die Glasrückseite mit einem starken Klebeband anzuheben, oder befestige den Saugheber mit Sekundenkleber. Warte bis er festgeklebt ist, bevor du weiterarbeitest.

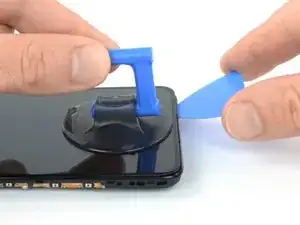

Hebe die Glasrückseite mit dem Saugheber nach oben, bis ein kleiner Spalt zwischen der Glasrückseite und dem Rahmen entstanden ist.
Wenn sich der Spalt nicht leicht erzeugen lässt, dann erwärme die Stelle, um den Kleber aufzuweichen. Beachte die Anleitung für den iOpener, um Überhitzung zu vermeiden .

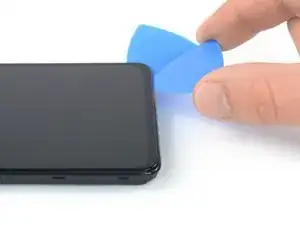

Setze ein Plektrum in den eben erzeugten Spalt ein.
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren rechten Ecke hin.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 3

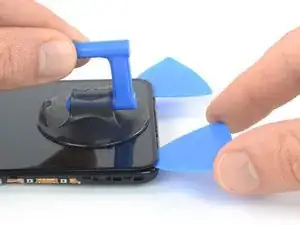

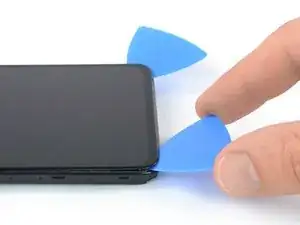

Setze ein zweites Plektrum an der Unterkante des Smartphones ein.
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Ecke hin.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 4

Wenn sich der Kleber nicht mehr leicht aufschneiden lässt, ist er wahrscheinlich abgekühlt. Erwärme ihn nochmals mit dem iOpener.

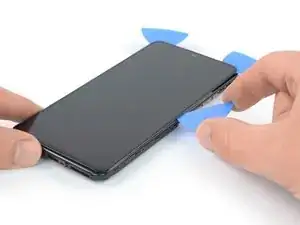

Setze ein drittes Plektrum in die untere linke Ecke des Smartphones ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der linken Kante des Smartphones entlang.
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 5

Setze ein viertes Plektrum in die obere linke Ecke des Smartphones ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang.
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 6

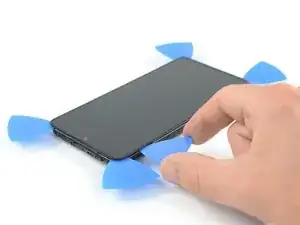

Setze ein fünftes Plektrum in die obere rechte Ecke ein.
Schiebe das Plektrum zum Auftrennen des restlichen Klebers an der rechten Kante der Glasrückseite entlang.
Nun sollte die Glasrückseite komplett abgetrennt sein. Wenn es doch noch Widerstände am Rand der Glasrückseite gibt, dann trenne den Kleber an der betreffenden Stelle mit einem Plektrum auf.

Schritt 7

Entferne die Glasrückseite.
Reinige die Klebestellen mit Isopropylakohol (mindestens 90%ig) und bringe neuen Kleber an.
Befestige die neue Glasrückseite mit vorgestanzten Klebestreifen oder doppelseitigem Klebeband. Drücke sie danach einige Minuten lang gleichmäßig und kräftig fest, damit der Kleber gut hält, ein Bücherstapel ist eine gute Hilfe.

Schritt 8

Setze ein SIM-Auswurfwerkzeug, -Bit, oder eine aufgebogene Büroklammer in den SIM-Karteneinschub an der Unterkante des Smartphones ein.
Drücke das Werkzeug hinein, bis der Einschub herauskommt.
Entferne den SIM-Karteneinschub.
Keine Angst, wenn du versehentlich das Werkzeug in die Mikrofonöffnung eingesetzt hast! Das Mikrofon ist ziemlich sicher unbeschadet geblieben.

Schritt 9

Entferne die siebzehn 3,6 mm langen Kreuzschlitzschrauben, mit denen der Mittelrahmen befestigt ist.

For the Redmi Note 11, you need to remove the camera cover and get access to 2 extra screws. One of them is already partially visible, the other is under the camera housing.

Once you remove the camera housing, you also get access to the midframe connector, so use a pry tool to disconnect it.

Maccer -

Schritt 10

Der Mittelrahmen des Xiaomi Redmi Note 11 ist mit Kunststoff-Rasten befestigt.
Setze ein Plektrum zwischen den Mittelrahmen und die Frontpaneleinheit an der unteren linken Kante des Smartphones beim SIM-Karteneinschub ein.

Very hard to do can't get it to work

Leroy H Walker -

For the Redmi Note 11, what worked for me was pushing from the inside, in the area next to the buttons.

Maccer -

Schritt 11

Die Kunststoffrasten des Mittelrahmens sitzen sehr fest. Du benötigst Kraft, um sie zu lösen.
Schiebe das Plektrum um die untere linke Ecke des Smartphones herum, um die Rasten zu lösen.

Schritt 12

Schiebe das Plektrum zum Lösen der Rasten an der linken Kante des Smartphones entlang.

Schritt 13

Schiebe das Plektrum um die obere linke Ecke herum und an der Oberkante entlang, um die Rasten zu lösen.

Schritt 14

Schiebe das Plektrum um die obere rechte Ecke herum und an der rechten Kante entlang, um die restlichen Rasten zu lösen.
Entferne den Mittelrahmen noch nicht ganz. Er ist immer noch an der Hauptplatine angeschlossen.

Schritt 15

Klappe den Mittelrahmen wie eine Buchseite nach links auf, um an den Stecker des Kabels zum Mittelrahmen zu gelangen.
Lege den Mittelrahmen gleich neben die linke Kante der Frontpaneleinheit.

Schritt 16

Heble den Stecker am Kabel zum Mittelrahmen gerade mit dem Spudger aus seinem Anschluss nach oben und trenne ihn ab.

It may be broken

abdolgader farhadi -

Schritt 17

Entferne den Mittelrahmen.

Schritt 18

Heble die Stecker an den beiden Akkukabels mit einem Spudger hoch und trenne sie von ihren Anschlüssen ab.

Schritt 19

Entferne die 3,6 mm lange Kreuzschlitzschraube vom Lautsprecher.

Schritt 20

Der Lautsprecher des Xiaomi Redmi Note 11 Pro ist mit Kunststoff-Rasten befestigt.
Setze einen Spudger unter die rechte Kante des Lautsprechers ein.
Heble den Lautsprecher mit dem Spudger hoch.

Schritt 21

Entferne den Lautsprecher mit einer Pinzette oder deinen Fingern.

Schritt 22

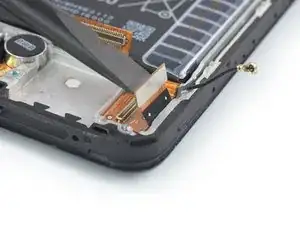

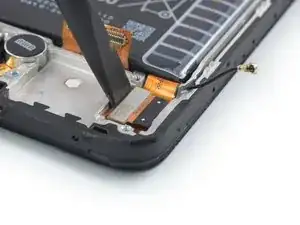

Schiebe eine Pinzette unter das schwarze Antennen-Koaxialkabel, bis sie eng am Metallstecker anliegt.
Heble das Antennen-Koaxialkabel gerade nach oben von der Ladeplatine hoch und trenne es ab.
Löse das Kabel sorgfältig aus seinem Verlauf auf der Ladeplatine und biege es zur Seite.

Schritt 23

Heble den Stecker des Verbindungskabels mit einem Spudger gerade aus seinem Anschluss nach oben und trenne es ab.

Schritt 24

Setze einen Spudger mit der Spitze unter die linke Kante der Ladeplatine ein.
Heble die Ladeplatine mit dem Spudger hoch.

Schritt 25

Entferne die Ladeplatine vorsichtig mit einer Pinzette oder deinen Fingern.

Schritt 26

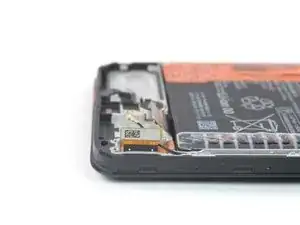

Heble den Stecker des Displaykabels mit dem Spudger gerade nach oben aus dem Anschluss heraus und trenne ihn ab.

Schritt 27

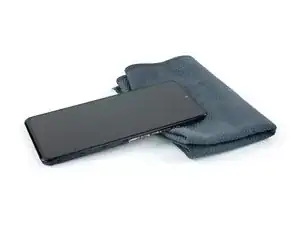

Erwärme das Display mit einem heißen iOpener, um den Kleber darunter aufzuweichen. Lasse den iOpener mindestens fünf Minuten lang liegen.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder Wärmeplatte benutzen. Achte aber darauf, dass das Gerät nicht zu heiß wird.
Das Rückkameramodul des Xiaomi Redmi Note 11 Pro ragt ein bisschen über den Rahmen heraus. Es empfiehlt sich bei den nachfolgenden Schritten ein fusselfreies Tuch oder etwas Ähnliches unterzulegen, damit die Objektive nicht zerkratzt werden.

Schritt 28

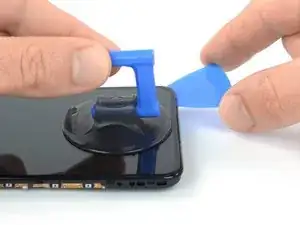

Wenn sich das Display heiß genug anfühlt, dann setze einen Saugheber so nahe wie möglich an der Oberkante des Displays an.
Wenn das Display stark gesplittert ist, haftet der Saugheber vielleicht besser, wenn du ihn mit durchsichtigem Paketband überklebst. Du kannst auch probieren, anstelle des Saughebers sehr kräftiges Klebeband zu verwenden. Wenn alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber fest.
Hebe das Display mit dem Saugheber an, bis ein schmaler Spalt zwischen dem Display und dem Rahmen entstanden ist.

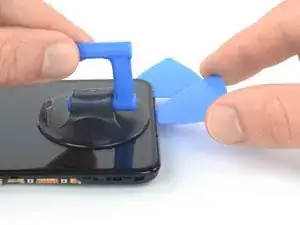

Setze ein Plektrum in den Spalt zwischen dem Mittelrahmen und dem Display links vom Ausschnitt für den Ohrhörer-Lautsprecher ein.
Schiebe das Plektrum zum Auftrennen des Klebers zur oberen linken Displayecke hin.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 29

Setze ein zweites Plektrum links vom Ausschnitt für den Ohrhörer-Lautsprecher in den Spalt zwischen dem Mittelrahmen und dem Display ein.
Wenn du in der Nähe der Frontkamera arbeitest, setze das Plektrum nur mit der Spitze (etwa 2 - 3 mm tief) ein, damit die Kamera nicht beschädigt oder verschmutzt wird.
Schiebe das Plektrum zum Auftrennen des Klebers zur oberen rechten Displayecke hin.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 30

Wenn der Kleber zu hart zum Auftrennen geworden ist, ist er wahrscheinlich zu kalt. Erwärme ihn nochmals ein bis zwei Minuten lang mit dem iOpener oder einem Heißluftgebläse.

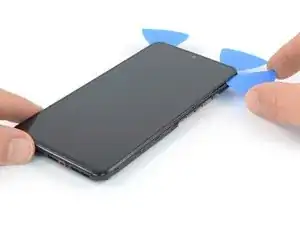

Setze ein drittes Plektrum in die obere rechte Ecke des Displays ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Seitenkante des Smartphones entlang.
Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 31

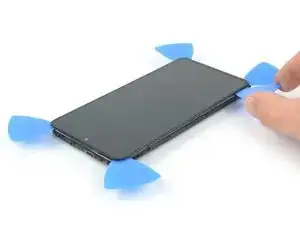

Setze ein viertes Plektrum in die untere rechte Ecke des Displays ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante des Displays entlang.
Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 32

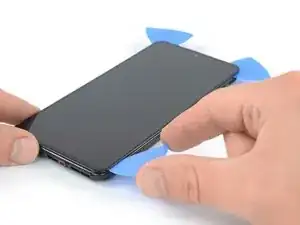

Setze ein fünftes Plektrum in die untere linke Displayecke ein.
Schiebe das Plektrum zum Auftrennen des restlichen Klebers an der linken Seitenkante entlang.

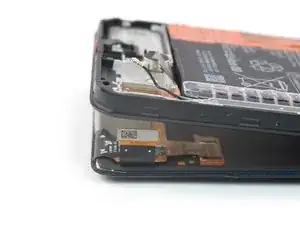

Entferne das Display noch nicht ganz, das Displaykabel führt immer noch durch den Rahmen.

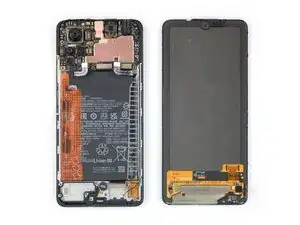

Schritt 33

Fädle das Displaykabel durch die Öffnung im Mittelrahmen.
Entferne das Display.
Reinige die Klebestellen mit Isopropylalkohol (mindestens 90%ig) und bringe neuen Kleber an.
Wenn du beim Zusammenbau vorgestanzte Klebestreifen verwendest, dann schaue in diese Anleitung.

Abschluss

Wenn möglich, schalte das Gerät ein und überprüfe das neue Display, bevor du die Komponenten wieder verklebst und das Handy vollständig zusammenbaust.

Vergleiche das Ersatzteil mit dem Originalteil - eventuell musst du vor dem Zusammenbau verbleibende Komponenten vom alten Teil auf das Neuteil übertragen oder Schutzfolien abziehen.

Um das Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Der beste Weg, um den neuen Bildschirm zu befestigen, besteht darin, ein Stück speziell zugeschnittenes doppelseitiges Klebeband auf die Rückseite des Bildschirms zu kleben.

Entsorge deinen Elektromüll fachgerecht.
