Einleitung
Diese Anleitung zeigt dir, wie du das kaputte Display deines Xiaomi Redmi Note 9 austauschen kannst.
Wenn der Rahmen verformt ist, musst du ihn ersetzen, damit das neue Display nicht durch die Unebenheiten beschädigt wird.
Entlade deinen Akku aus Sicherheitsgründen auf unter 25%, bevor du dein Gerät auseinanderbaust. Falls der Akku während der Reparatur versehentlich beschädigt wird, ist so das Risiko eines gefährlichen Feuers oder einer Explosion geringer.
Beachte: Diese Anleitung beinhaltet lediglich den Austausch des Displays, während der ursprüngliche Rahmen und die Hauptplatine an Ort und Stelle bleiben. Allerdings werden manche Ersatzdisplays dieses Geräts bereits mit einem Rahmen (auch als Chassis bezeichnet) geliefert, was folglich ein ganz anderes Vorgehen erfordert. Achte darauf, dass du das richtige Teil hast, bevor du mit der Anleitung beginnst.
Um die Reparatur abzuschließen benötigst du Ersatzklebestreifen für das Display und die Rückseite.
-
-
Setze ein SIM-Auswurfwerkzeug, -Bit oder eine aufgebogene Büroklammer in die Öffnung im SIM-Karteneinschub an der linken Kante des Smartphones ein.
-
Drücke auf das Werkzeug, bis der Einschub herauskommt.
-
Entferne den SIM-Karteneinschub.
-
-
-

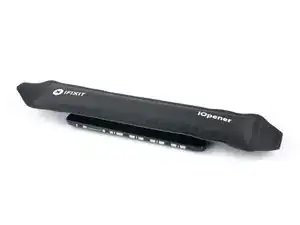

Lege einen erwärmten iOpener mindestens zwei Minuten lang auf die Rückseite, um den Kleber darunter aufzuweichen.
-
-
-
Befestige einen Saugheber am unteren Rand des Displays, so nah wie möglich an der Kante.
-
Hebe das Display mithilfe des Saughebers an, so dass ein Spalt zwischen dem Gerät und der Rückseite entsteht.
-

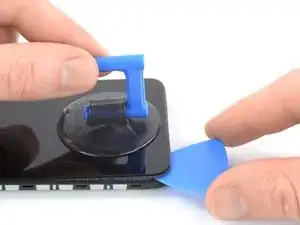

Setze ein Plektrum steil in den eben erzeugten Spalt ein. Dies kann etwas Kraft erfordern.
-
Schiebe das Plektrum zur unteren rechten Ecke hin, um den Kleber zu durchtrennen und die Rasten der Rückseite zu lösen.
-
-
-
Setze ein zweites Plektrum steil in die Unterkante des Smartphones ein.
-
Schiebe das Plektrum zur unteren linken Ecke hin, um die Rasten zu lösen und den Kleber aufzutrennen.
-
Lasse die Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein drittes Plektrum steil in die untere linke Ecke ein.
-
Schiebe das Plektrum an der linken Kante des Smartphones entlang, um die Rasten zu lösen und den Kleber aufzutrennen.
-
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein drittes Plektrum steil in die untere rechte Ecke des Smartphones ein.
-
Schiebe das Plektrum an der rechten Kante des Smartphones entlang, um die Rasten zu lösen und den Kleber aufzutrennen.
-
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Drehe dein Redmi Note 9 herum.
-
Klappe die Rückseite vorsichtig zur rechten Seite des Smartphones hin, wie wenn du ein Buch von hinten her aufschlägst.
-
Schiebe die Rückseite unter das Smartphone, so dass das Smartphone die Rückseite zu einem Drittel überdeckt und das Kabel zum Fingerabdrucksensor nicht zu stark angespannt ist.
-
-
-
Entferne die elf 3,9 mm langen Kreuzschlitzschrauben, mit denen die Abdeckung der Hauptplatine befestigt ist.
-
-
-
Setze die Spitze eines Plektrums unter die untere linke Kante an der Abdeckung der Hauptplatine ein.
-
Heble die Abdeckung der Hauptplatine hoch.
-
-
-
Heble den Stecker am Kabel zum Fingerabdrucksensor mit einem Spudger aus seinem Anschluss nach oben und trenne ihn ab.
-
Trenne das Smartphone von der Rückseite ab.
-
-
-

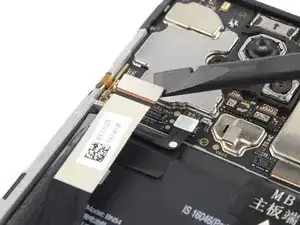

Heble den Stecker am Akkukabel mit einem Spudger gerade aus seinem Anschluss nach oben und trenne ihn ab.
-
-
-

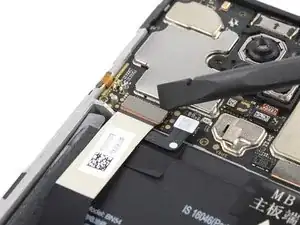

Heble den Stecker am Displaykabel mit dem Spudger gerade aus seinem Anschluss nach oben und trenne ihn ab.
-
-
-

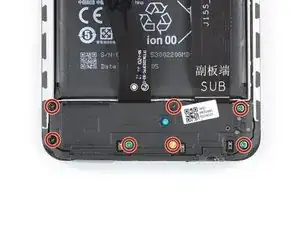

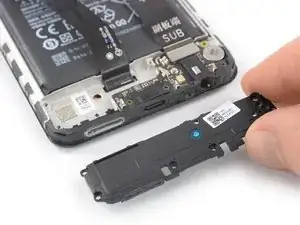

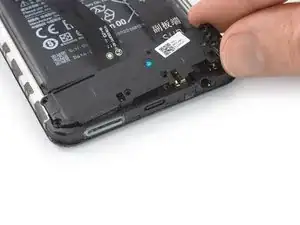

Entferne die sieben 3,9 mm langen Kreuzschlitzschrauben, mit denen die Lautsprechereinheit befestigt ist.
-
-
-
Lege einen erhitzten iOpener mindestens zwei Minuten lang auf das Display, um den Kleber darunter zu aufzuweichen. Du kannst auch ein Heißluftgebläse verwenden.
-
-
-
Wenn sich das Display heiß anfühlt, setze einen Saugheber an den unteren Rand des Smartphones an.
-
Hebe das Display mit dem Saugheber an, bis zwischen Display und Rahmen ein kleiner Spalt entsteht.
-

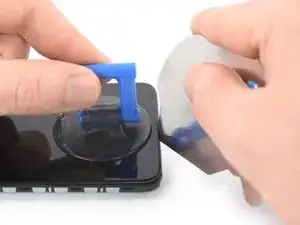

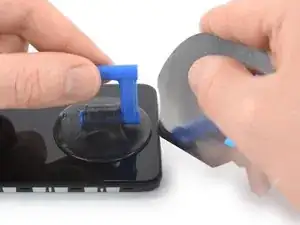

Setze einen iFlex in den Spalt zwischen Mittelrahmen und Display.
-
-
-

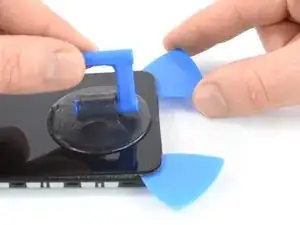

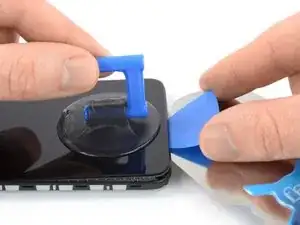

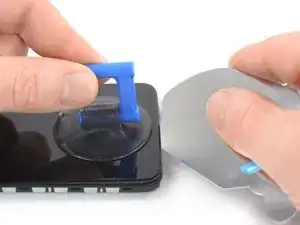

Setze ein Plektrum über den iFlex ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Ecke des Displays hin. Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
Entferne den iFlex.
-
-
-

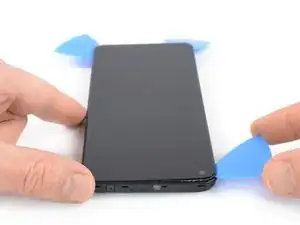

Setze ein zweites Plektrum ein und schiebe es zur unteren rechten Ecke des Displays hin, um den Kleber aufzutrennen.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

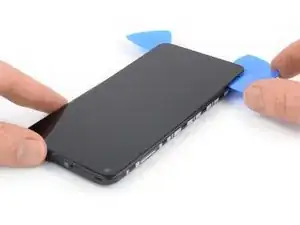

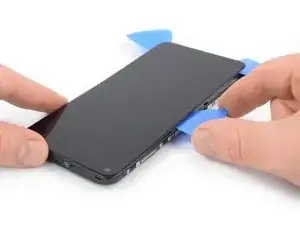

Setze ein drittes Plektrum unter die untere linke Displayecke ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers an der linken Displaykante entlang. Lasse es in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

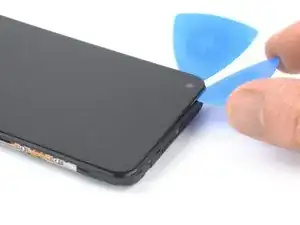

Setze ein viertes Plektrum in die obere linke Displayecke ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang.
-
Lasse das Plektrum in der oberen rechten Displayecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

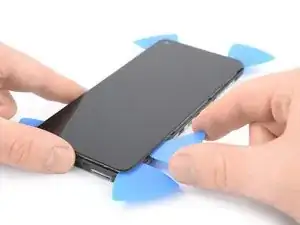

Setze ein fünftes Plektrum ein und schiebe es an der rechten Kante entlang, um den restlichen Kleber aufzutrennen.
-
-
-

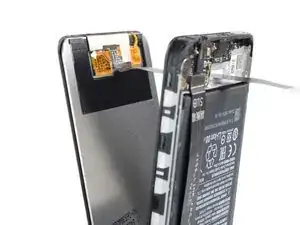

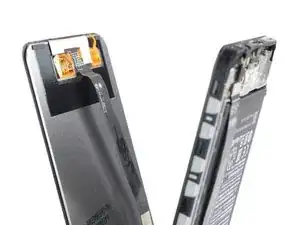

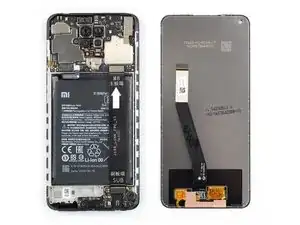

Führe das Display-Flachbandkabel durch den Spalt im Mittelrahmen und entferne das Display.
-
Wenn möglich, schalte dein Smartphone ein und teste es, bevor du neuen Kleber anbringst und das Smartphone zuklebst.
Vergleiche dein Ersatzteil mit dem Originalteil. Möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
Die beste Möglichkeit, das neue Display zu befestigen, ist mit einem passgenau zugeschnittenen doppelseitigen Klebeband.
Bitte entsorge deinen Elektroschrott fachgerecht.
Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundsätzlichen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
